Name: Mentor 1274.2010 Lysleder Fast Kortfastgørelse , Pasmål
Brand: Mentor
SKU: 556585
Availability: InStock

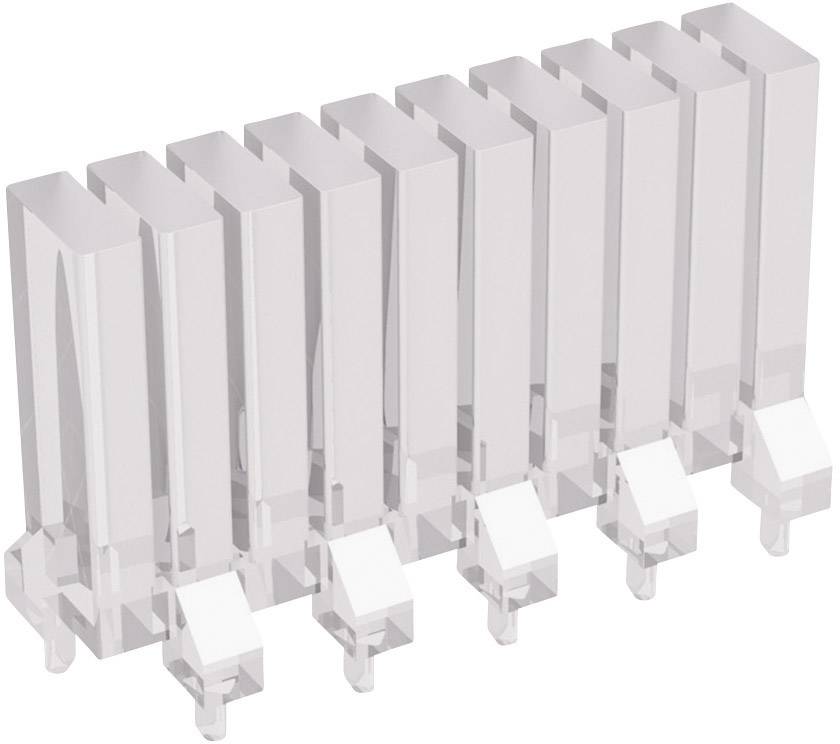

Illustration af en gennemsigtig stikforbinder med flere parallelle ben i en række, egnet til elektroniske anvendelser.

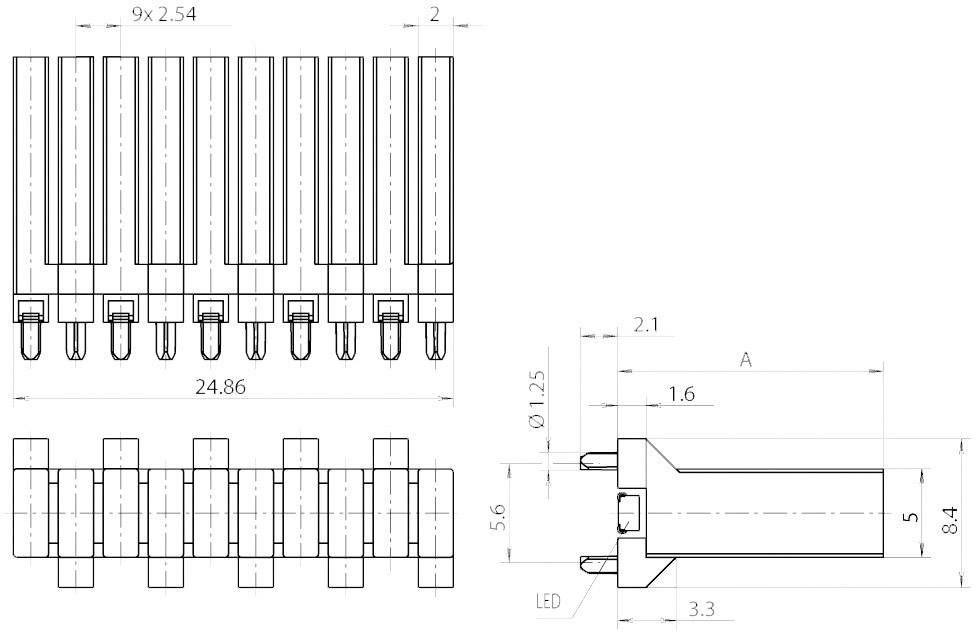

Teknisk tegning af en stikforbinder med mål: 24,86 mm bredde, 9 ben i 2,54 mm afstand, side- og topvisninger.

1/2

Lignende billede

Produkttype

Lysleder

Monteringsmåde

Kortfastgørelse

Pasmål

Bredde

17.1 mm

8.4 mm

24.86 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

67 stk.

Antal

stk.

Minimum ordrevolumen:: 3

Total (10,90 kr. / stk.r)

10,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Miniature lysleder, stående

Udstrålingflade 2 x 5 mm

Vigtig information

Tekniske specifikationer

Type: 1274.2010

Produkttype: Lysleder

Monteringsmåde: Kortfastgørelse
Pasmål

Producent: Mentor

Konfiguration: 1 x 10

Variant: Fast

Linseform: Kvadratisk

Producentfarve: Transparent

Driftstemperatur (min.): -40 °C

Drifttemperation (max.): +85 °C

Linsestørrelse, dia.: 2 mm

Bredde: 17.1 mm

H: 8.4 mm

L: 24.86 mm

Dim.: (L x B x H) 24.86 x 17.1 x 8.4 mm

RoHS-godkendt: Ja

Dokumenter og downloads

Datablad

Datablad 556585 Mentor 1274.2010 Lysleder Fast Kortfastgørelse , Pasmål

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 556585 Mentor 1274.2010 Lysleder Fast Kortfastgørelse , Pasmål

Beskrivelse

Dette stående lysledersystem i 2,54'er strukturdimension bringer lys til frontpladen i form af en 2 x 5 mm LED. Lyslederen fastholdes i printkortet ved hjælp af en indpresningsdyvel. Brug af lysleder sker i forbindelse med SMD MiniTopLED'er. Systemet kan anvendes som for eksempel bjælkediagram.
