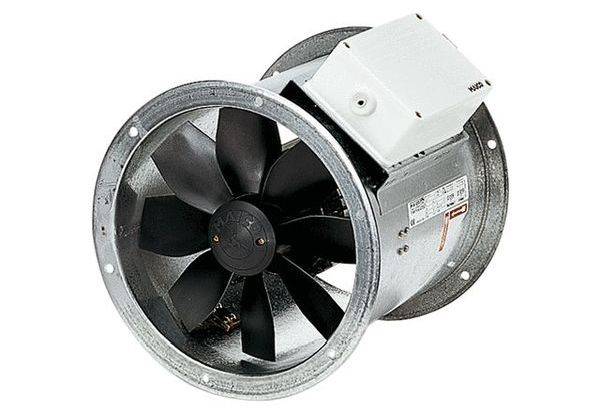

Maico Ventilatoren 0086.0055 Aksial ventilator 13800 m³/h 600 mm

Rørhylster af galvaniseret stålplade, med flange på begge sider. 8-bladede vingehjul af glasfiberforstærket polyamid. Dynamisk afbalanceret i 2 niveauer, i henhold til kvalitetstrin 6.3, din ISO 1940, del 1. Flangeboringer iht. din en 12220:1998. DZR 56/6 B og DZR 56/4 B: Flangeboringer i henhold til din en 12220:1998. For at undgå vibrationsoverførsler på rørsystemet skal der anvendes elastiske forbindelsesstudser, fødder og svingningsdæmpere. Høj beskyttelsesklasse IP 55. Undtagelse EZR/DZR... D IP 54. Indbygning er mulig i alle positioner Motor: Asynkronmotor, styret af omdrejningstal. Undtagelse: Type DZR 40/2 B. ikke egnet til transport af vanddampmættet luft Retningen er markeret på apparatet med retningspil og omdrejningsretning. Inverteringsdrift: Volumenstrømmen reduceres med ca. 35 % ved en unomal transportretning. Drejestrømsmotor: Type DZR. Mærkespænding: 400 V, 50 Hz. Termisk overbelastningsbeskyttelse som standard. Undtagelse: I DZR 25/4 D og omskiftelige aksial-rørventilatorer fås på forespørgsel. Tilslutningerne er potentialefri ført på klemmer og skal tilsluttes til en motorbeskyttelseskontakt for eksempel MV 25 eller styresstrømscirklen på en beskyttelse. Polvendende ventilatorer: Overbelastningssikring sikres med fuldbeskyttelseskontakt, som er muligt at skaffe på opstillingssiden. Elektrisk tilslutning: Udvendig klemmekasse med kabeltyller. Sikkerhedsinstruktioner: Ventilatoren må kun tages i brug, hvis berøringsbeskyttelsen af vinghjulet er sikret i henhold til din en ISO 13857.artikel: DZR 60/84 B, pumpevolumen: 7650 m3/h / 15310 m3/h, transportvolumennominel: 5660 m3/h / 11490 m3/h / im opt. Virkningsgrad, tryk pfs, nominel: 47 Pa - 195 Pa - i opt. Virkningsgrad, omdrejningstal nnominel: 700 1/min - 1430 1/min - i opt. Virkningsgrad, omdrejningstal: 726 min / 1459 1/min, løbehjulstype: Aksial, Axial, styrbar: Ja, reverserbarhed: Ja, spændingstype: Drejestrøm, mærkespænding: 400 V, nominel frekvens: 50 Hz, nominel effekt: 280 W / 1630 W / i opt. Virkningsgrad, inn: 1 A / 3,1 A / i opt. Virkningsgrad, Imax: 3,9 A, beskyttelsesklasse: IP 55, varmeklasse: F, indstillelig polvending: Ja, Polantal ved højt omdrejningstal: 4, polantal ved lavt omdrejningstal: 8, monteringsposition: vandret / lodret, materiale: stålplade, galvaniseret, vægt: 41 kg, nominel bredde: 600 mm, bredde: 710 mm, højde: 745 mm, dybde: 400 mm, A: 613 mm, B: 400 mm Transportmiddeltemperatur ved Imax: 50 °C, samlet effektivitet e: 59,2 %, målekategori: D, effektivitetskategori: total, effektivitetsgrad N: 64,6, VSD påkrævet: nej, produktionsår: se typeskilt, fabrikantens navn / officielle registreringsnummer / etableringssted: Maico Elähternehts-fabrik GmbH / Registergeburg Freiburg, HRB 601233 / Villingen-Schweningen, PBEP / FördervolmenBEP / PFS, BEP: 1,38 kW / 13800 m3/h, nBEP: 1440 1/min, specifikt forhold: ca. 1, oplysninger om demontering og bortskaffelse: se montagevejledning, oplysninger om montering, drift og vedligeholdelse: se montagevejledning, anvendte genstande til effektivitetsmåling, som ikke er beskrevet af målekategorien: -, pf, BEP: 213 Pa, lydeffekttepenge LWA5: 70 dB(A) / 90 dB(A), jævnstrømsmotor: false

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
