M5Stack U030 N/A sensor-modul Passer til: Arduino 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
18 stk. (Så længe lager haves)
Antal
Total (27,92 kr. / stk.r)
27,92 kr.
ekskl. moms
Højdepunkter og detaljer
Arduino boards
- To valgbare differentielle indgangskanaler
- On-Chip-aktiv støjsvage PGA med justerbar forstærkning på 32, 64 og 128
- On-Chip-strømforsyningsregulator til analoge vejeceller ADC-strømforsyning
- On-Chip-oscillator, som ikke kræver en ekstern komponent med valgfri ekstern krystal
- On-chip power-on-reset
- Enkel digital styring og serielt interface: Stiftstyret styring, ingen programmering er påkrævet
- Valgfri 10 SPS- eller 80 SPS-udgangsdatarate
- Samtidig afvisning af 50- og 60 Hz-forsyningen
- Strømforbrug inklusive on-chip-analog-strømforsyningsregulator: Normal drift <1,5 mA, strømafbrydelse <1 UA
- Driftsspændingsområde 2,6 - 5,5 V
- Driftstemperaturområde: -40 - + 85 — mindst
- 16-polet SOP-16-kabinet
- Programplatform: Arduino, UIFlow (Block, Python)
- To LEGO-kompatible huller
Tekniske specifikationer
- Emballage-type
Piece
- Produkttype
sensor-modul
- Passer til
Arduino
- Interfaces
Grove
- Min. driftsspænding
2.6 V
- Driftsspænding maks.
5.5 V
- Passer til
Arduino
- Tool-type
I/O-modul
- H
8 mm
- L
32 mm
- Bredde
24 mm
- Vægt
4.9 g
- Passer til
Arduino
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 2306318 M5Stack U030 N/A sensor-modul Passer til: Arduino 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2306318 M5Stack U030 N/A sensor-modul Passer til: Arduino 1 stk
Beskrivelse

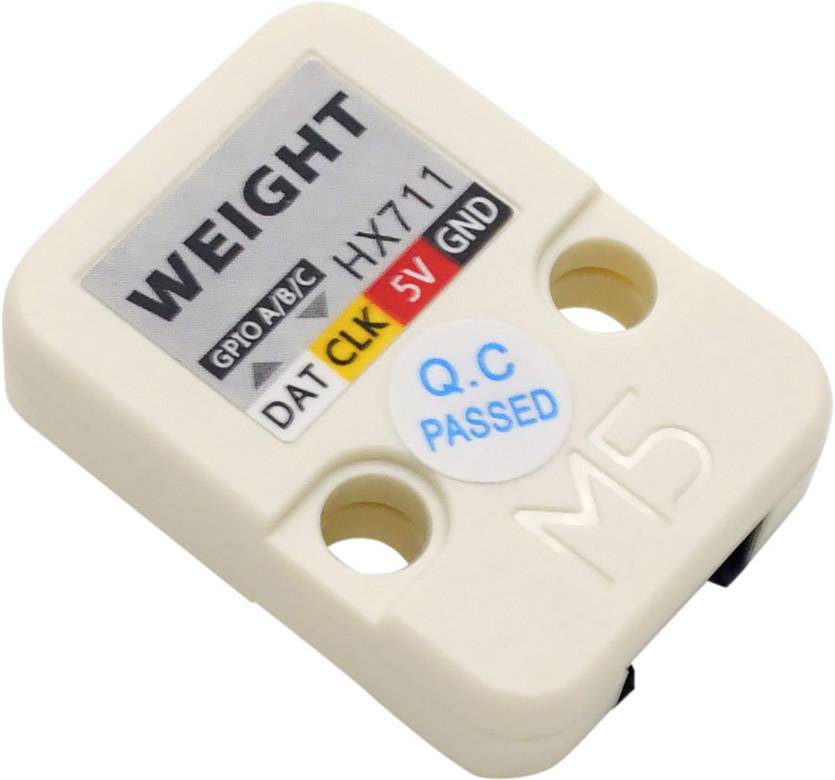

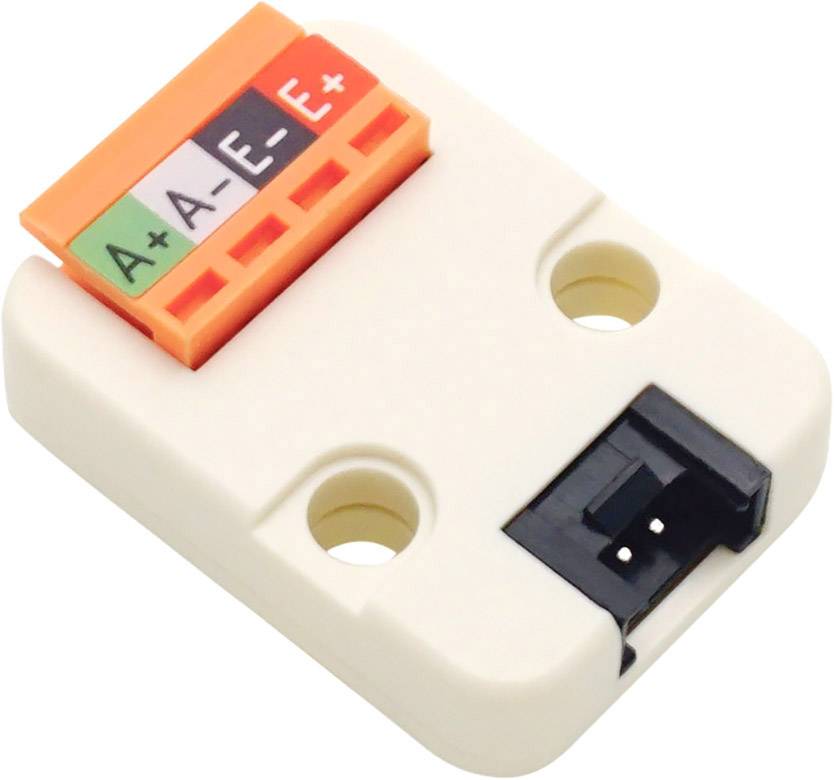

Vejersnittet i M5Stack-serien har en indbygget 24-bit-A/D-chip HX711, der er udviklet specielt til elektroniske vægte.
Indgangsmultiplexer vælger enten den differentielle indgang fra kanal A eller B til den støjsvage forstærker med programmerbar forstærkning (PGA). Kanal A kan programmeres med en forstærkning på 128 eller 64 was svarende til en differentialindgangsspænding på ± 20 mV eller ± 40 mV, hvis en 5-V-forsyning tilsluttes til den analoge spændingsforsyningsstift fra AVDD. Kanal B har en fast forstærkning på 32. Der kræves ingen programmering af de interne registre. Alle betjeningselementer på HX711 er tilsluttet via stifterne.

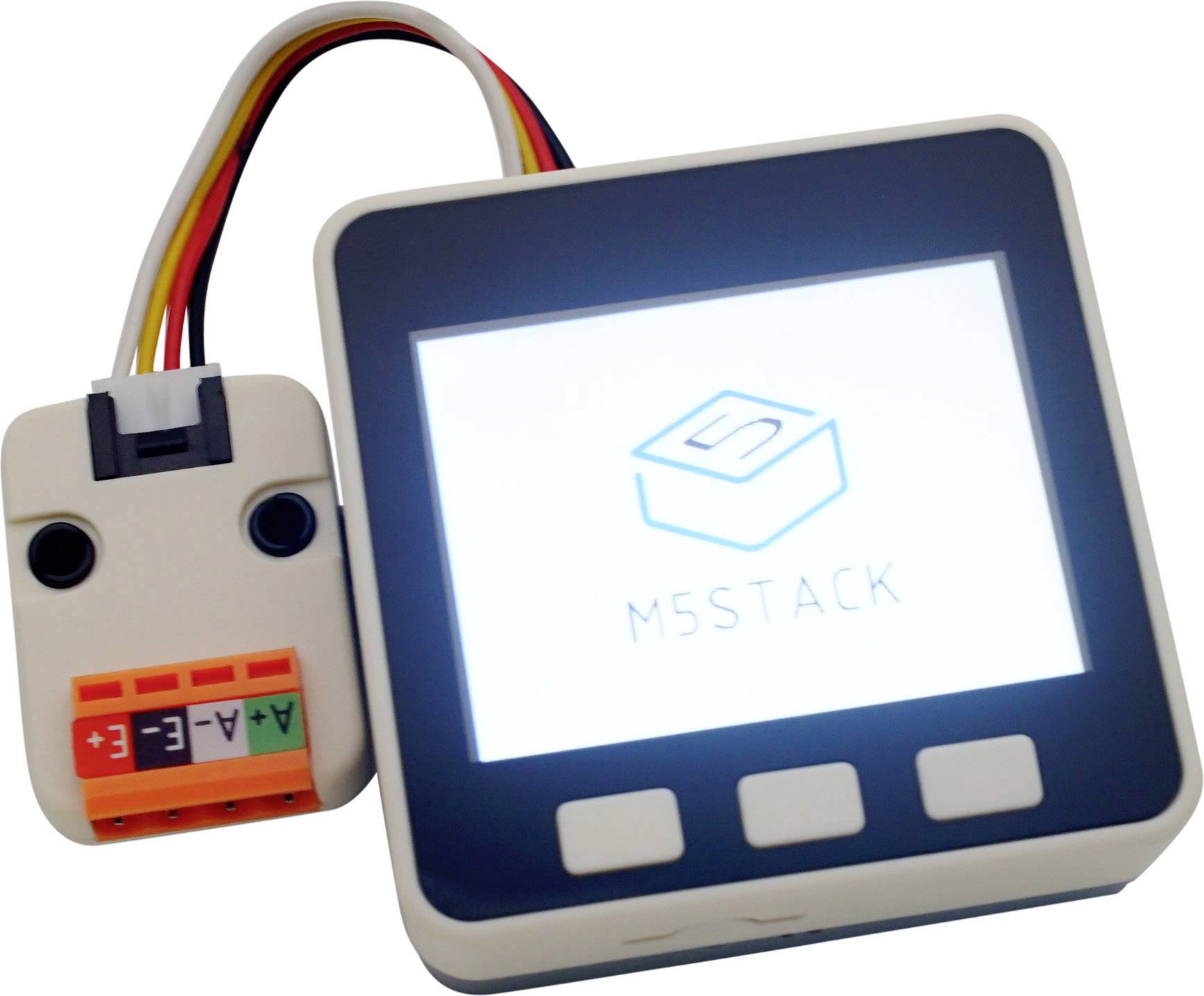

Tilslut for eksempel en tryksensor til kanal A og brug derefter M5Core-skærmen for at få vist vægtdataene.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Indgangsmultiplexer vælger enten den differentielle indgang fra kanal A eller B til den støjsvage forstærker med programmerbar forstærkning (PGA). Kanal A kan programmeres med en forstærkning på 128 eller 64 was svarende til en differentialindgangsspænding på ± 20 mV eller ± 40 mV, hvis en 5-V-forsyning tilsluttes til den analoge spændingsforsyningsstift fra AVDD. Kanal B har en fast forstærkning på 32. Der kræves ingen programmering af de interne registre. Alle betjeningselementer på HX711 er tilsluttet via stifterne.
Tilslut for eksempel en tryksensor til kanal A og brug derefter M5Core-skærmen for at få vist vægtdataene.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

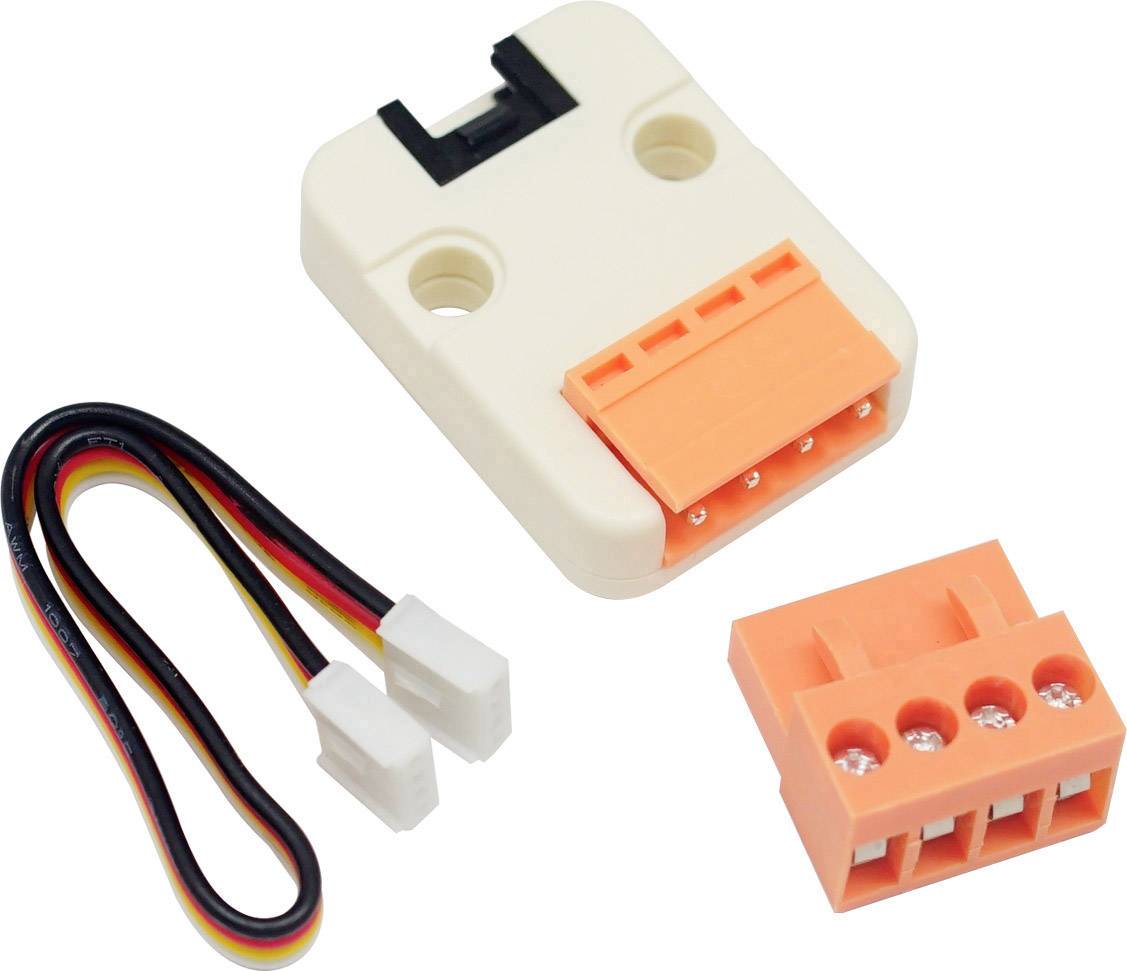

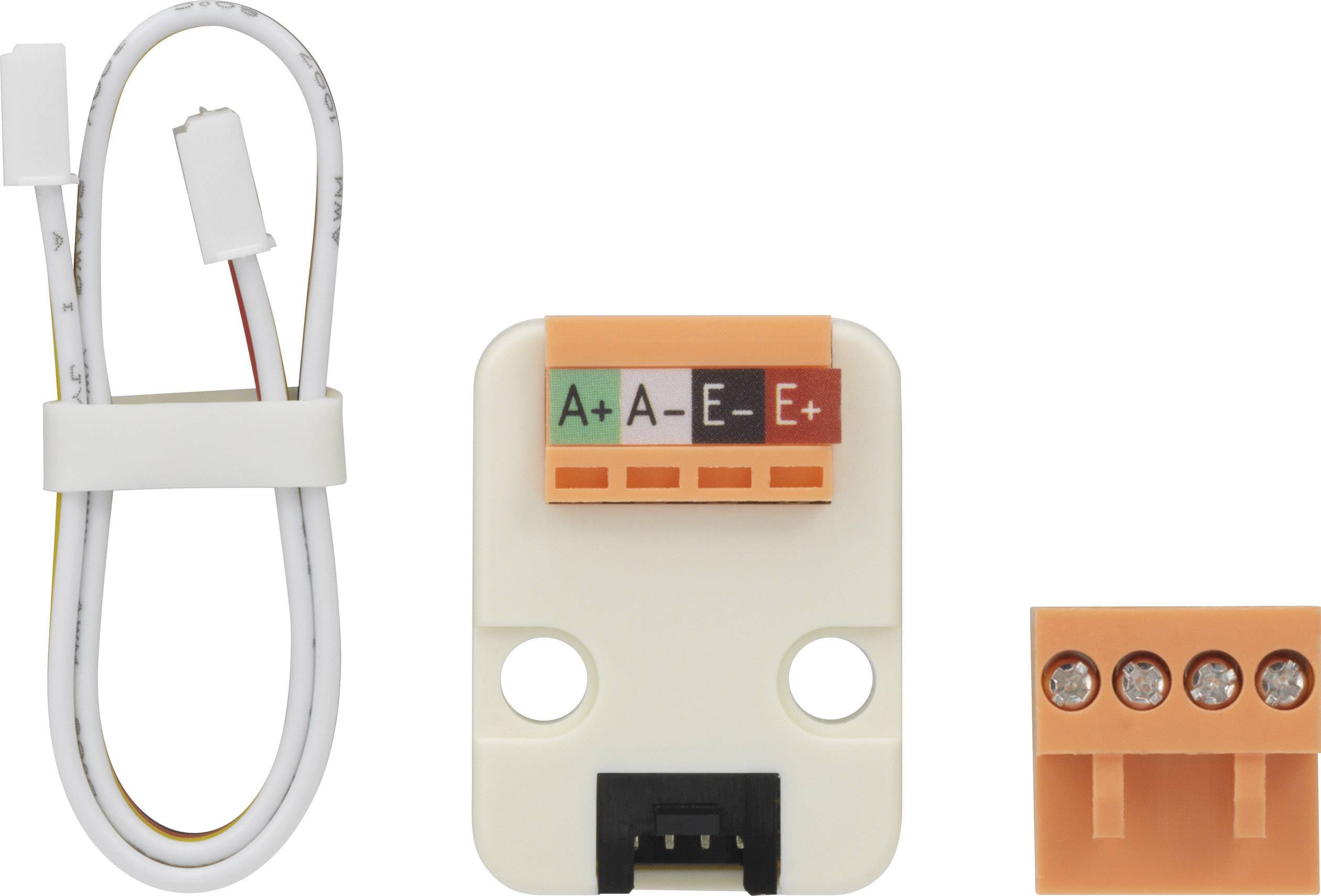

Inkluderet i leveringen
- 1x vaskercenter
- 1x Grove-kabel
