Kendrion Magnetventil 64.025 12VDC 12 V Nominel dimension 1 mm Off-position lukket 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Tilslutning: Stiktilslutning
- Udførelse: 2/2-vejs NC sædeventil
- Trykområde 0-8 bar
- Nominel bredde 1 mm
- Effekt: 4.6 W
- Nominel spænding: 12 V
- Produkttype
Magnetventil
- Driftsspænding
12 V
- Driftstryk (max.)
8 bar
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til 50 °C
- Produc.-delnr.
64.025 12VDC
- Variant
2/2-vejs NC sædeventil
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
NBR
- Funktion
2/2-vejs
- Maks. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
- Medium
Trykluft
- Nominel dimension
1 mm
- Bredde
16.0 mm
- H
47.0 mm
- L
26.5 mm
- Maks. omgivelsestemperatur
50 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Off-position lukket
- kv-værdi
0.45 l/min
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3168409 Kendrion Magnetventil 64.025 12VDC 12 V Nominel dimension 1 mm Off-position lukket 1 stk
Beskrivelse

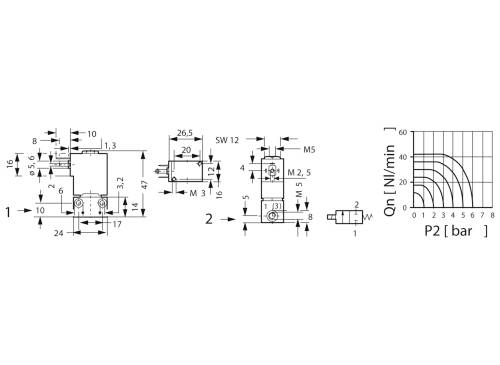

Leveres uden apparatstikdåse og anvendte pneumatiske tilslutninger til kapslingsklasse IP 65, bestilles særskilt, mikro-magnetventiler type Kuhnke 64.0. Direkte styret 2/2- eller 3/2-vejs-sædeventil; tilkoblingsvarighed: ED 100 %, beskyttelsesklasse: IP 65 (med apparatstikdåse, der skal bestilles separat, og anvendte pneumatiske tilslutninger), beskyttelseskontakt: Standardmæssigt tilgængelig, konstruktion: Med standardsokkel, hus: CuZn, pakninger: NBR, monteringsposition: vilkårlig, tilslutning elektrisk: via apparatstikdåse, tilslutning af trykmedium: standardiseret NW uden Str. Målskitse, medium: Filtreret, olieret eller filtreret ikke-olieret trykluft eller andre gasformige medier med tilladt viskositet i henhold til ISO-VG 10. Driftstemperatur: -10 til +50 °C, basismål med sokkel: H 47,0, L 26,5, B 16,0 mm. 2/2-vejs-udførelse NC til jævnstrøm med NW 1,0 og 8,0 bar printydelse type 64.025. Funktion: NC (nulstilling lukket), spoleeffekt: Ca. 4,6 W, Frigivelseseffekt: 0,15 W, tilspændingstid: Ca. 5,0 til 10 ms, faldetid: Ca. 3,0 til 5,0 ms, nominel diameter: NW 1,0, flow: Iht. diagram, kV-værdi: 0,45 l/min. Tekniske egenskaber (type, nominel spænding, nominel modstand, nominel strøm) 64.025 12 V, 31 ohm, 386 mA
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
