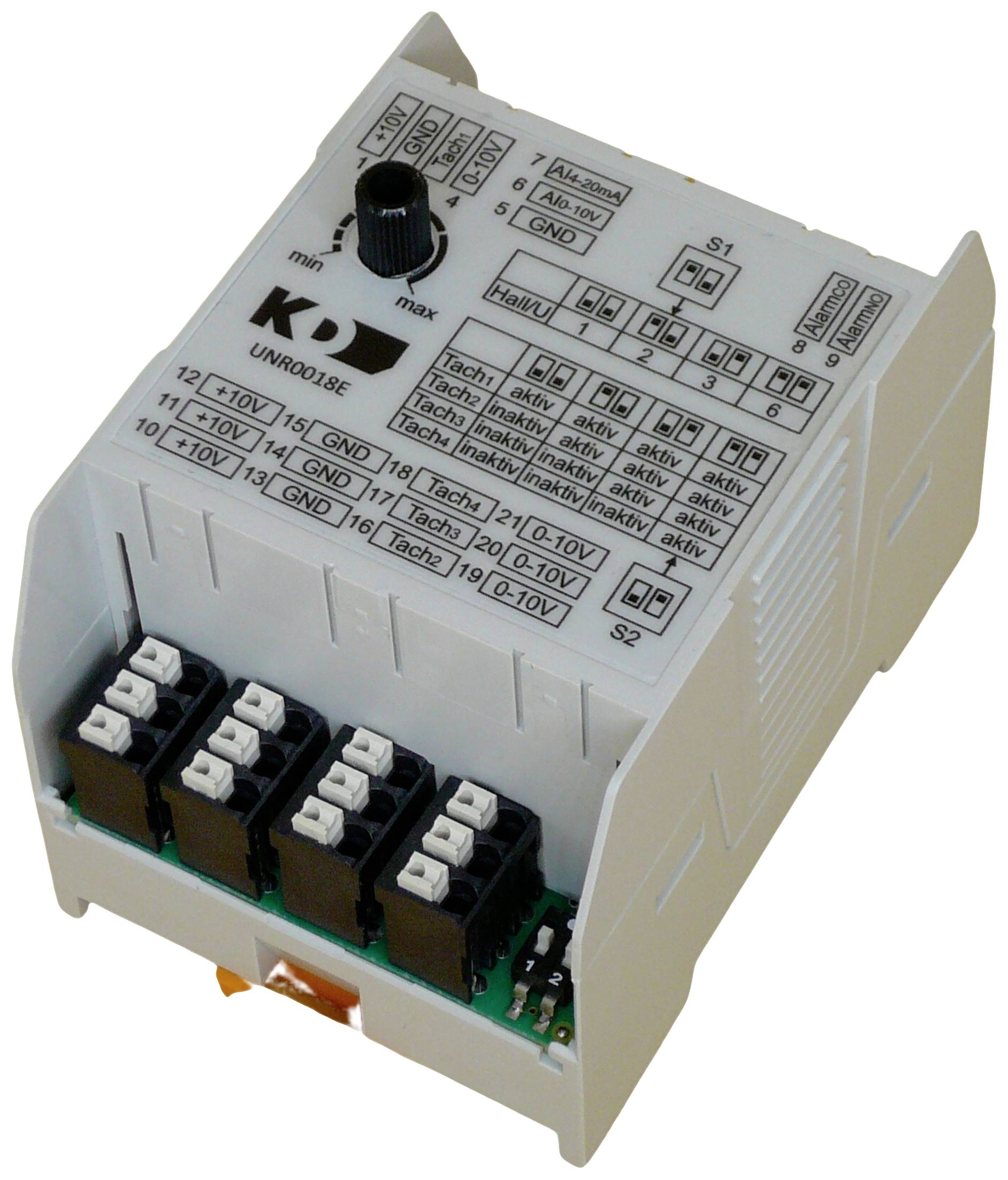

KD Elektronik 26052 Omdrejningsregulator Samleskinnesystem 1250 W
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Omdrejningstalsregulator til aksialblæsere
- Overvågning og omdrejningsstilling for op til fire EC-ventilatorer
- Omdrejningstallet kan indstilles med integreret drejeknap (potentiometer) eller eksterne standardsignaler (4…20 mA, 0…10 V)
- Forsyning direkte med hjælpespænding (+10 VDC) på EC-ventilatorer - ingen separat strømforsyning er nødvendig
Tekniske specifikationer
- Produkttype
Omdrejningsregulator
- Driftsspænding
10 V
1250 W
- Kontakt-belastning (maks.)
5 A
- Monteringsmåde
Samleskinnesystem
- Producentfarve
Lysegrå
- Dim.
(L x B x H) 76 x 52.5 x 60 mm
- Bredde
52.5 mm
- H
60 mm
- L
76 mm
Dokumenter og downloads
Datablad
Datablad 2901004 KD Elektronik 26052 Omdrejningsregulator Samleskinnesystem 1250 W
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2901004 KD Elektronik 26052 Omdrejningsregulator Samleskinnesystem 1250 W
Beskrivelse
Modulet er beregnet til overvågning af op til fire ventilatorer, der har en Hall-udgang (tachometer). Udfald af en overvåget ventilator vises via et alarm-relæ (potentialfri sluttekontakt) og en LED.
Med DIP-kontakten kan ventilatortilslutningerne indstilles, som overvåges. Desuden kan omdrejningsgrænsen under hvilken et udfald meldes, indstilles via DIP-kontakt.
Ud over overvågningsfunktionen kan ventilatorernes omdrejningstal også styres via en fast indbygget drejeknap (potentiometer) eller via en 4 - 20 mA eller 0 - 10 V indgang. I den forbindelse udlæses altid den højeste værdi ud fra de to indgange og potentiometeret.
Modulet forsyner sig fra ventilatorens +10 VDC hjælpespænding og har en maksimal strømforbrug på 1,0 mA. Ventilatorernes forsyning skal ske separat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Med DIP-kontakten kan ventilatortilslutningerne indstilles, som overvåges. Desuden kan omdrejningsgrænsen under hvilken et udfald meldes, indstilles via DIP-kontakt.
Ud over overvågningsfunktionen kan ventilatorernes omdrejningstal også styres via en fast indbygget drejeknap (potentiometer) eller via en 4 - 20 mA eller 0 - 10 V indgang. I den forbindelse udlæses altid den højeste værdi ud fra de to indgange og potentiometeret.
Modulet forsyner sig fra ventilatorens +10 VDC hjælpespænding og har en maksimal strømforbrug på 1,0 mA. Ventilatorernes forsyning skal ske separat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Omdrejningstalsregulator/overvågning i kabinettet
- Op til 4 EC-ventilatorer
- 10 VDC (tolerance: 9,70 -12,4 VDC)
- Indgangsstrøm maks. 1,0mA
- 76x52,2x60mm
- Kompatibel med EC-ventilatorer fra firmaet ebm-papst med Hall/tacho-udgang og 0…10 V styreindgang
- Fejlmeddelelse via potentialfri alarmkontakt (kan belastes op til 250 VAC / 30 VDC , 5 A)
- Kan konfigureres via DIP-kontakt
- Montering: Standardbæreskinne 35 mm (TS 35)
- Driftstemperatur: -25…+70 °C.
- Overvågning og nedregistrering af ventilatorer / ventilatorer, blæsere og motorer med Hall-udgang
- Omdrejningstalsindstilling hhv. Styring af ventilatorer/ventilatorer, blæsere og motorer med styreindgang (0…10 V)
- Anvendelse i kontaktskabe, varmeapparater, ventilations- og klimaapparater samt i bygningsautomatisering
Inkluderet i leveringen
- 1 omdrejningstalsregulator
