Name: Joy-it SBC-PIR N/A Bevægelsessensor Passer til: Arduino, Raspberry Pi®, BBC micro:bit 1 stk
Brand: Joy-it
SKU: 2306360
Availability: InStock

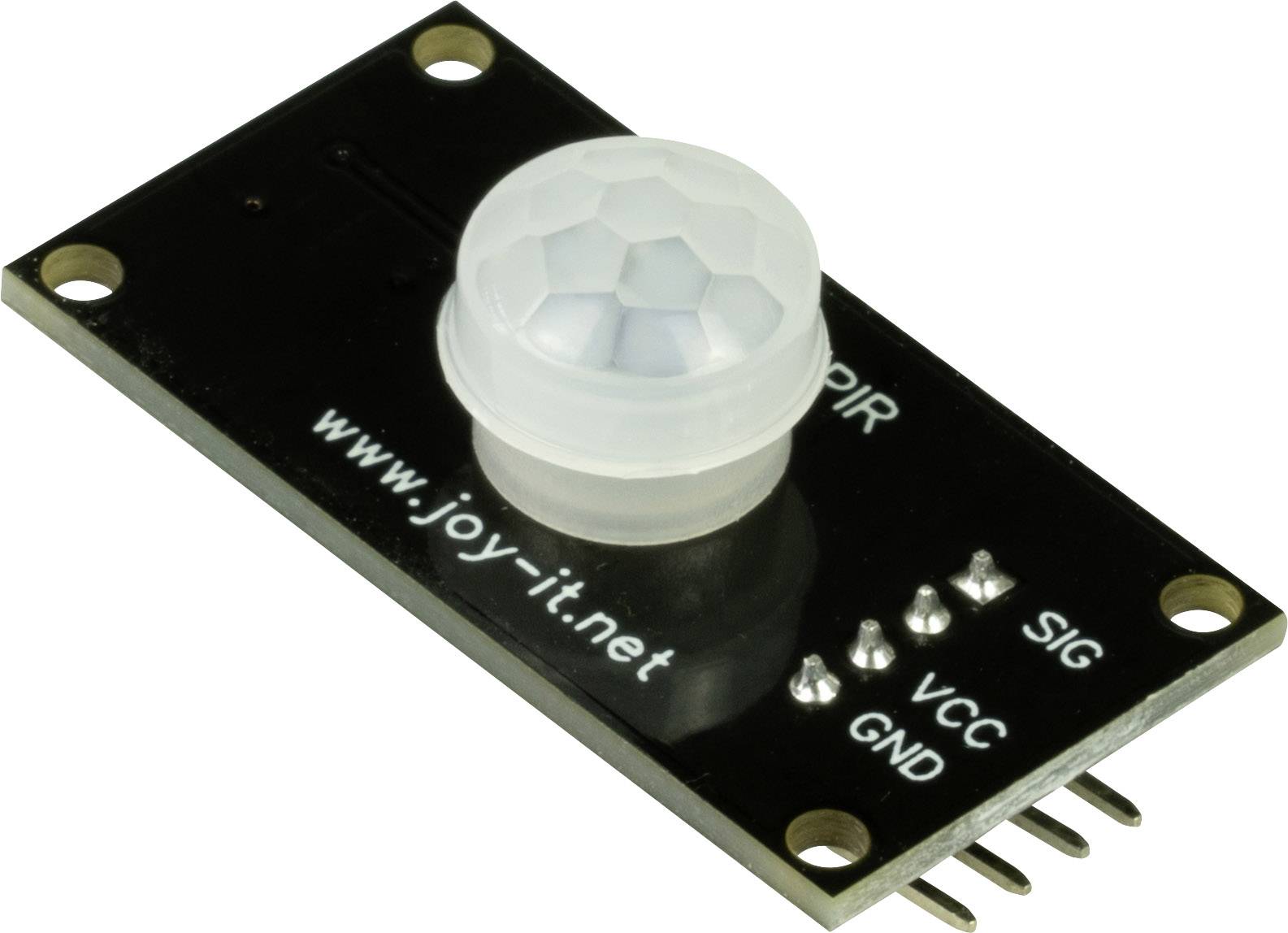

PIR-sensormodul med linse og tilslutningsstik, bruges til bevægelsesregistrering i elektroniske projekter.

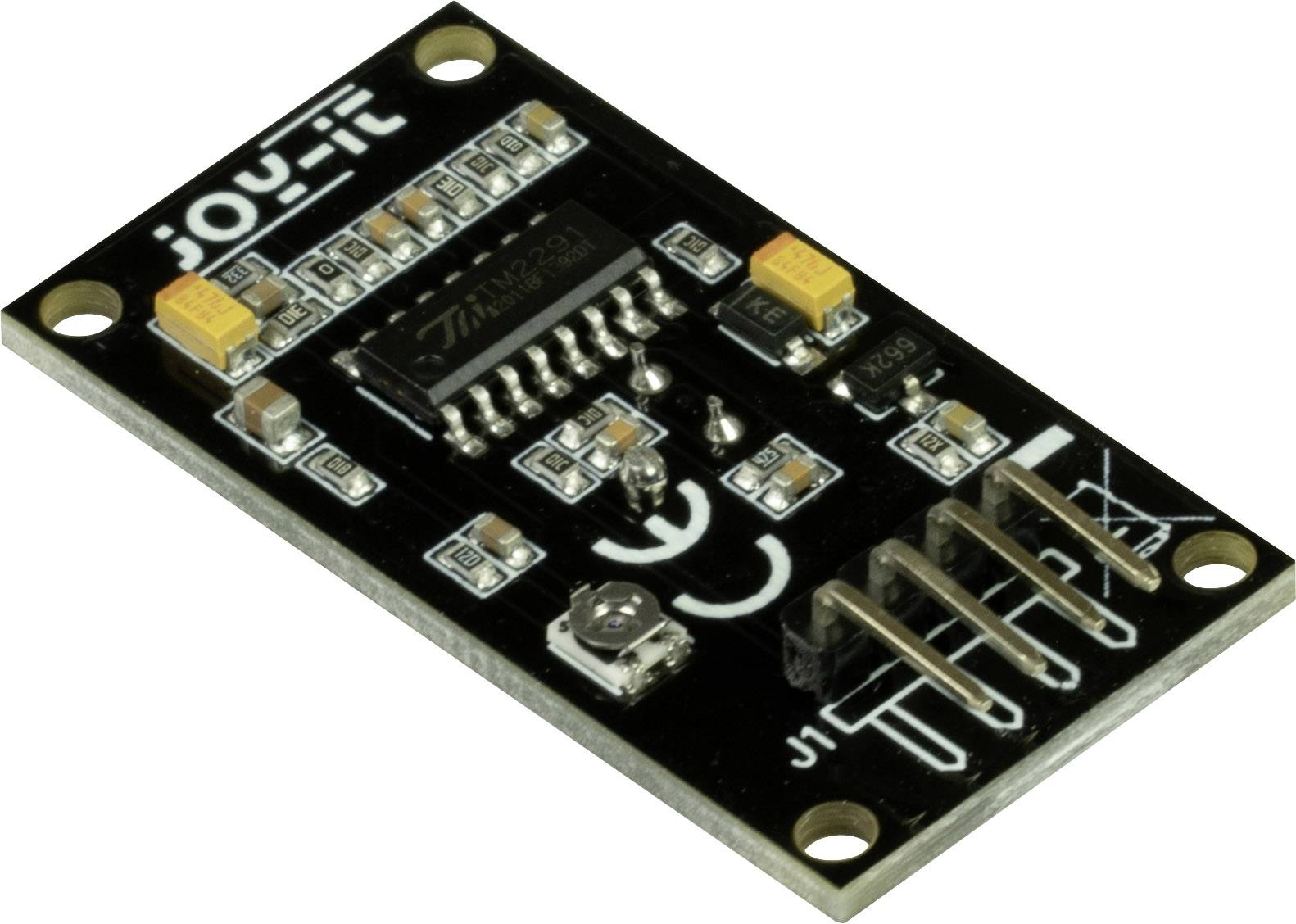

Elektronikmodul med integrerede kredsløb og tilslutningsstik, normalt anvendt til sensor- eller mikrocontrollerprojekter.

Denne illustration viser en digital strømforsyning med en skærm, der viser spændings- og strømværdier, samt betjeningsknapper til indstillinger.

1/3

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

33 stk.

Antal

stk.

Total (47,90 kr. / stk.r)

47,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Arduino boards

Rækkevidden kan indstilles trinløst (maks. 6 m)
Kompatibel med Raspberry og Arduino

Tekniske specifikationer

Forsyningsspænding mellem 3 – 5 volt
Modul-interface 4 pins
Detektor-chip på modul BIS0001
Detektionsvinkel 120 °
Detektionsrækkevidde maks. 6 m (3M standard)
Trinløs detektionsrækkevidde
Med potentiometer
Indstilling af følsomhedsregulering
På modulprintkortet
ved hjælp af en
Krydsskrueens hers

Produkttype: Bevægelsessensor

Passer til: Arduino
Raspberry Pi
BBC micro:bit

Interfaces: IDC-stik

Min. driftsspænding: 3 V

Driftsspænding maks.: 5 V

Passer til: Arduino
BBC micro:bit
Raspberry Pi®

Tool-type: Udviklingskit

H: 40 mm

L: 19 mm

Bredde: 21 mm

Tilsluninger intern: Pin-liste

Vægt: 15 g

Passer til: Arduino
Raspberry Pi®
BBC micro:bit

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2306360 Joy-it SBC-PIR N/A Bevægelsessensor Passer til: Arduino, Raspberry Pi®, BBC micro:bit 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2306360 Joy-it SBC-PIR N/A Bevægelsessensor Passer til: Arduino, Raspberry Pi®, BBC micro:bit 1 stk

Beskrivelse

Sensoren på dette modul er en
Pyroelektrisk infrarød sensor
,
som registrerer en bevægelse i detekteringsområdet for fresnellinse
, og

som derefter udsender et "HIGH"-signal på sensor-outputsen "sig" i en varighed på 3 sekunder.
Derefter går signalet
tilbage i "LOW"-tilstand. Det loddede potentiometer anvendes
til trinløs rækkeviddeindstilling.
Med dette modul og
en mikrocontroller som for eksempel Raspberry
Pi eller Arduino kan den

bl.a. anvendes til sikkerhedssystemer og automation.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
