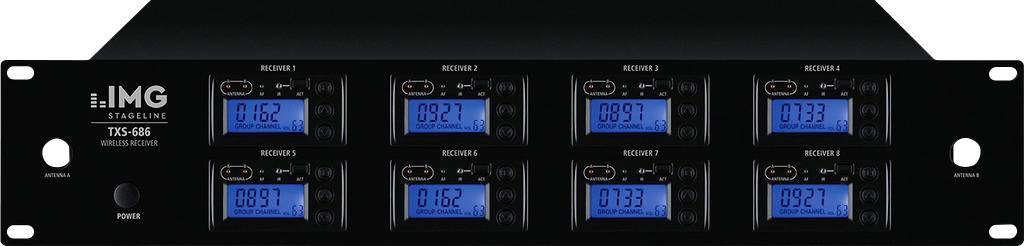

IMG Stageline TXS-686 UHF-PLL modtager
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Nettovægt: 5,38 kg
- Tilladt driftstemperatur: 0-40 °C
- Total harmonisk forvrængning 0,5 %
- Kanaler: 8
- Art: Modtagerenhed
- Bærefrekvensområde 672,000-696,975 MHz
- Audio-frekvensområde 30-18000 Hz
- Generelle data: Mising Value
- Modtagerdata: Missing Value
- Strømforsyning modtager: Via den medfølgende strømforsyningsenhed
- Bredde modtager: 482 mm
- Højde modtager: 90 mm
- Dybde modtager: 310 mm
- Vægt: 4,4 kg
- Dynamik 100 dB
- Lydsignal modtager 350 mV/600 Ω (jack)25 mV/600 Ω (XLR, sym.)
- Tilslutninger modtager: 8 x XLR, sym.,1 x 6,3-mm-jack, asym.
- HF-signal/støjforhold 105 dB
- Produkttype
UHF-PLL modtager
- Dim.
(B x H x T) 482 x 90 x 310 mm
- Vægt
4.4 kg
- Bredde
482 mm
- H
90 mm
- Frekvens-antal (justerbare)
1000
- Kanaler
8
- Højdeenheder
2 U
- D
310 mm
- Interfaces
XLR-udgang
- Antal XLR-udgange
8 x
Dokumenter og downloads
Datablad
Datablad 3340571 IMG Stageline TXS-686 UHF-PLL modtager
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3340571 IMG Stageline TXS-686 UHF-PLL modtager
Beskrivelse
8-kanals multi-frekvens-modtagerenhed
Med UHF-PLL-teknik
1000 UHF-frekvenser (672,000-696,975 MHz) pr. kanal kan indstilles (10 grupper med hver 100 kanaler) ACT-funktion til overførsel af den valgte frekvens til lommesender TXS-606HSE/2, slipsemikrofon-sender TXS-606LT/2, bordmikrofon-sender TXS-606DT/2 eller håndmikrofon TXS-606HT/2 via infrarødt signal automatisk søgesystem med aftagelig Squelch-kanal for lydstyrken pr. BNC-kanal, der kan indstilles pr. kanal NF-Audio-level og ekstra LED-display til antenne A/B, audio-signal pr. kanal XLR-udgang pr. kanal, sym. 6,3-mm-jack-udgang til blandet signal 8-V-forsyningsspænding til aktive antenner eller antenneforstærker giver stabil metalkabinet strømforsyning 482-mm rackindbygning (19"), 2 HE
Der er begrænsninger eller krav i EU!
Bemærk venligst henvisningerne til trådløse systemer i afsnittet "VIGTIGE OPLYSNINGER".
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Med UHF-PLL-teknik
1000 UHF-frekvenser (672,000-696,975 MHz) pr. kanal kan indstilles (10 grupper med hver 100 kanaler) ACT-funktion til overførsel af den valgte frekvens til lommesender TXS-606HSE/2, slipsemikrofon-sender TXS-606LT/2, bordmikrofon-sender TXS-606DT/2 eller håndmikrofon TXS-606HT/2 via infrarødt signal automatisk søgesystem med aftagelig Squelch-kanal for lydstyrken pr. BNC-kanal, der kan indstilles pr. kanal NF-Audio-level og ekstra LED-display til antenne A/B, audio-signal pr. kanal XLR-udgang pr. kanal, sym. 6,3-mm-jack-udgang til blandet signal 8-V-forsyningsspænding til aktive antenner eller antenneforstærker giver stabil metalkabinet strømforsyning 482-mm rackindbygning (19"), 2 HE
Der er begrænsninger eller krav i EU!
Bemærk venligst henvisningerne til trådløse systemer i afsnittet "VIGTIGE OPLYSNINGER".
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Art: Modtagerenhed
- Bærefrekvensområde 672,000-696,975 MHz
- Audio-frekvensområde 30-18000 Hz
- Kanaler: 8
- Total harmonisk forvrængning 0,5 %
- Dynamik 100 dB
- HF-signal/støjforhold 105 dB
- Tilladt driftstemperatur: 0-40 °C
- Lydsignal modtager 350 mV/600 Ω (jack);25 mV/600 Ω (XLR
- sym.)
- Strømforsyning til modtageren: Via økse;strømforsyning
- Bredde modtager: 482 mm
- Højde modtager: 90 mm
- Dybde modtager: 310 mm
- Vægt: 4,4 kg
- Tilslutninger: 8 x XLR
- Sym.,;1 x 6,3 -mm-jack
- asym.
