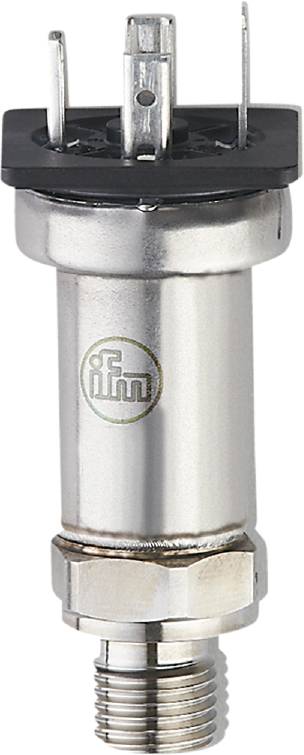

ifm Electronic Tryksensor 1 stk PT5004 0 MPa til 1 MPa Stik Analog
Produkttype
Tryksensor
Tilslutning
Stik
Variant
relativt tryk
Måleområde (tryk) (maks.)
1 MPa
Driftsspænding maks.
36 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Pålidelig registrering af systemtryk i industrielle og mobile anvendelser
- Høj chok- og vibrationsstyrke
- Meget god gentagelsesnøjagtighed og lav karakteristikafvigelse
- Forventet levetid på mere end 60 millioner trykcyklusser
- Kompakt og robust hus i rustfrit stål til anvendelse under trange indbygningsforhold
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20
- Antal analoge udgange: 1
- Antal ind- og udgange: Antal analoge udgange: 1
- Trykstyrke [MPa]: 2.5
- Trykstyrke [psi]: 360
- Karakteristikafvigelse: < ± 0,5; (inkl. iskruningsdrift, nulpunkts- og spændingsfejl, ikke-linearitet, Hysteresis)
- Linearitetsafvigelse procent-margin: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Måleområde [MPa]: 0...1
- Måleelement: Metallisk tyndfilmscelle
- Min. Sprængtryk [MPa]: 30
- Omgivende temperatur-1 [°C]: -40...100
- Repeterbarhed procent-interval: < ± 0,05 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til mobil anvendelse; til industriel anvendelse
- Udgangssignal: Analogt signal
- Standbyforsinkelsestid [s]: < 0,1
- Driftsspænding [V]: 8...36 DC
- Pakning procestilslutning: FKM (din en ISO 1179-2)
- Drosselelement forefindes: Ja
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 25
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Vægt [g]: 67.000
- Hysterese: < ± 0,2
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1 (pr. 6 måneder)
- Maks. Belastning [Ω]: (UB - 8 V) / 21,5 mA ; @8V= 0 ; @12V maks. 200: @24V maks. 750
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -40...125
- Måleområde [bar]: 0...10
- Måleområde [kPa]: 0...1000
- Måleområde [psi]: 0...145
- Min. Sprængtryk [bar]: 300
- Min. Sprængtryk [psi]: 4350
- Min. Trykcyklusser: 60 mio. (ved 1,2 gange nominelt tryk)
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 715
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind (din en ISO 1179-2)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Trinsvar analog udgang [ms]: 2
- Stikforbindelse: Pinlayout: 0119 - stikforbindelse: 1 x ventilstik konstruktion A din (EN175301-803-A)
- Temperaturkoefficient nulpunkt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoefficient interval: < ± 0,1 (0...80 °C) < ± 0,2 (-40...0 °C / 80...125 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4542 (rustfrit stål / 17-4 pH / 630); 1.4305 (rustfrit stål / 303)
- Produkttype
Tryksensor
- Type
PT5004
- Tilslutning
Stik
- Variant
relativt tryk
- Reaktionstid
2 ms
- Udgange
Analog strøm
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
1 MPa
- Måleområde (tryk)
0 MPa til 1 MPa
- Min. driftsspænding
8 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
8 - 36 V/DC
- Kontakttype
Analog
- Slangetilslutning
G1/4 AG
- Min. Temperatur
-40 °C
- Maks. temperatur
100 °C
- Vægt
67.000 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3319509 ifm Electronic Tryksensor 1 stk PT5004 0 MPa til 1 MPa Stik Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319509 ifm Electronic Tryksensor 1 stk PT5004 0 MPa til 1 MPa Stik Analog
Beskrivelse
Ifm PT5004 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
