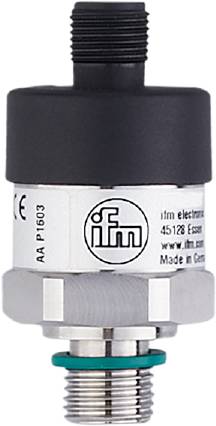

ifm Electronic Tryksensor 1 stk PT0505 0 kPa til 400 kPa M12 Analog Single
Emballage-type
Single
Produkttype
Tryksensor
Tilslutning
M12
Variant
Absolut tryk
Måleområde (tryk) (maks.)
400 kPa
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Præcis absoluttrykmåling uafhængigt af det omgivende lufttryk
- Til anvendelse i forbindelse med særligt præcis trykregulering
- Robust hus i rustfrit stål med høj stød- og vibrationsstyrke
- Kompakt konstruktion til anvendelse i trange indbygningsforhold
- Langtidsstabil takket være høj gentagelsesnøjagtighed og lav karakteristikafvigelse
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20
- Antal analoge udgange: 1
- Antal ind- og udgange: Antal analoge udgange: 1
- Trykstyrke [psi]: 116
- Karakteristikafvigelse: < ± 1,0; (inkl. nulpunkts- og spændingsfejl, ikke-linearitet, hysterese)
- Linearitetsafvigelse procent-margin: < ± 0,5 (BFSL) / < ± 1,0 (LS)
- Omgivende temperatur-1 [°C]: 0...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udgangssignal: Analogt signal
- Driftsspænding [V]: 8...30 DC
- Tætning procestilslutning: NBR (din en ISO 1179-2)
- Drosselelement forefindes: nej
- Tryktype: Absolut tryk
- Trykstyrke [bar]: 8
- Trykstyrke [kPa]: 800
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Væske til trykoverførsel: Syntetisk olie
- Samlet antal udgange: 1
- Vægt [g]: 118.650
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -20...80
- Langtidsstabilitet: < ± 0,1; (pr. år)
- Maks. Belastning [Ω]: 800; (Ub = 24 V; (Ub - 8 V) / 20 mA)
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: 0...80
- Måleområde [bar]: 0...4
- Måleområde [kPa]: 0...400
- Måleområde [psi]: 0...58
- Min. Sprængtryk [bar]: 25
- Min. Sprængtryk [kPa]: 2500
- Min. Sprængtryk [psi]: 360
- Min. Trykcyklusser: 10 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 815
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind (din en ISO 1179-2)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Trinsvar analog udgang [ms]: 4
- Stikforbindelse: Pinlayout: 0180 - stikforbindelse: 1 x M12; kodning: A
- Temperaturkoefficient nulpunkt: < ± 0,2 (0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...80 °C)
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4404 (rustfrit stål / 316L)
- Emballage-type
Single
- Produkttype
Tryksensor
- Type
PT0505
- Tilslutning
M12
- Variant
Absolut tryk
- Reaktionstid
4 ms
- Udgange
Analog strøm
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Måleområde (tryk) (min.)
0 kPa
- Måleområde (tryk) (maks.)
400 kPa
- Måleområde (tryk)
0 kPa til 400 kPa
- Min. driftsspænding
8 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
8 - 30 V/DC
- Kontakttype
Analog
- Brudstyrke
25 bar
- Slangetilslutning
G1/4 AG
- Min. Temperatur
0 °C
- Maks. temperatur
80 °C
- Vægt
118.650 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319695 ifm Electronic Tryksensor 1 stk PT0505 0 kPa til 400 kPa M12 Analog Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319695 ifm Electronic Tryksensor 1 stk PT0505 0 kPa til 400 kPa M12 Analog Single
Beskrivelse
Ifm PT0505 elektronisk absoluttryksensor
