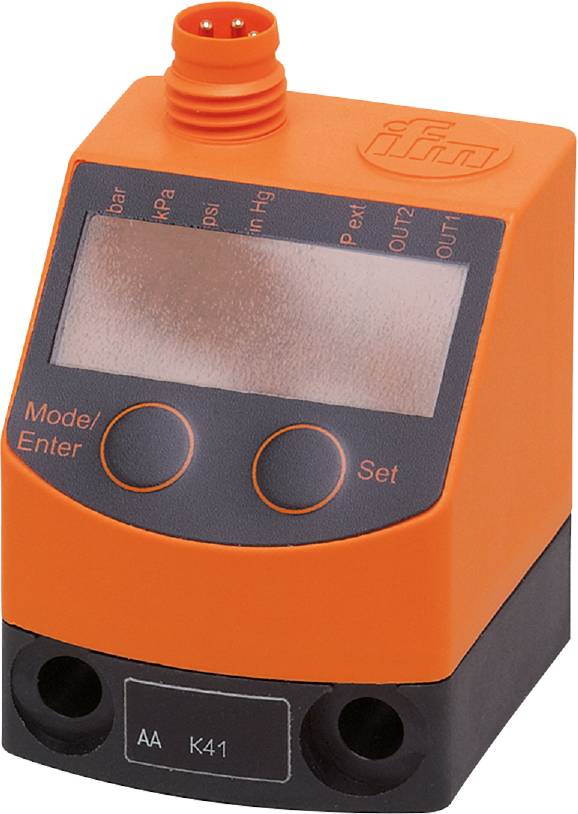

Lignende billede
ifm Electronic Tryksensor 1 stk PQ3809 -100 kPa til 100 kPa M8 1 x brydekontakt, 1 x sluttekontakt, Analog
Produkttype
Tryksensor
Tilslutning
M8
Variant
Overtryk
Måleområde (tryk) (maks.)
100 kPa
Driftsspænding maks.
32 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Pålidelig overvågning af systemtrykket i pneumatikken og i trykluftanlæg
- Meget høj overtryk- og vakuumstyrke
- Godt læsbart skråt LED-display
- Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
- Med programmerbar koblings- og analog udgang
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20
- Responstid [ms]: < 6
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Visning: Visningsenhed: 4 x LED, grøn; koblingstilstand: 1 x LED, gul; funktionsindikator: Alfanumerisk display, 4-cifret; måleværdier: Alfanumerisk display, 4-cifret
- Visningsenhed: bar; kPa; psi; inHg
- Trykstyrke [psi]: 290
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best fit Straight Line (mikroværdiindstilling); LS = grænsepunktsindstilling)
- < ± 0,5 % af den elektriske/elektroniske enhed
- SDCI-STANDARD: IEC 61131-9 FDIS
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...70
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Kan anvendes betinget til: Andre medier efter anmodning
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 0,5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...32 DC; (iht. SEL/PEL)
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Tryktype: Relativt tryk; differenstryk; vakuum
- Trykstyrke [bar]: 20
- Trykstyrke [inHg]: 591
- Trykstyrke [kPa]: 2000
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0; 0,002...5
- Elektrisk udførelse: PNP
- Samlet antal udgange: 2
- Vægt [g]: 87.000
- Hysterese: < ± 0,25
- I trin på [bar]: 0.01
- I trin på [inHg]: 0.3
- I trin på [kPa]: 1
- I trin på [psi]: 0.2
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...85
- Langtidsstabilitet: < ± 0,05 (pr. 6 måneder)
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medietemperatur [°C]: 0...60
- Måleområde [bar]: -1...1
- Måleområde [inHg]: -29,4...29,4
- Måleområde [kPa]: -100...100
- Måleområde [mbar]: -1000...1000
- Måleområde [psi]: -14,6...14,6
- Min. Sprængtryk [bar]: 30
- Min. Sprængtryk [inHg]: 886
- Min. Sprængtryk [kPa]: 3000
- Min. Sprængtryk [psi]: 435
- Min. Trykcyklusser: 50 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 2.3
- MTTF: 437
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt/brydekontakt; analog udgang; IO-link; kontaktlogik; træk-/frakoblingsforsinkelse; dæmpning; visningsenhed
- Profiler: Smart Sensor: Process data variabel; Device Identification
- Procestilslutning: Gevindtilslutning G 1/8 indvendigt gevind:M5
- Procesdata analog: 1
- Procesdata binært: 2
- Switch-punkt RP [bar]: -0,99...0,99
- Switch-punkt RP [inHg]: -29,1...29,1
- Tilbagekoblingspunkt RP [kPa]: -99...99
- Switch-punkt RP [psi]: -14,4...14,4
- Skiftefrekvens DC [Hz] < : 100
- Koblingspunkt SP [bar]: -0,98...1
- Koblingspunkt SP [inHg]: -28,8...29,4
- Koblingspunkt SP [kPa]: -98...100
- Koblingspunkt SP [psi]: -14,2...14,6
- Kapslingsklasse: IP 65.
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Trinsvar analog udgang [ms]: 6
- Stikforbindelse: Pinlayout: 0060 - stikforbindelse: 1 x M8; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 50
- Temperaturkoefficient nulpunkt 0,2 (0...60 °C)
- Temperaturkoefficient interval: 0,2 (0...60 °C)
- Overspændingsbeskyttelse: Ja; (< 40 V)
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet medium: Messing; FKM; silicium (belagt); PBT
- Produkttype
Tryksensor
- Type
PQ3809
- Tilslutning
M8
- Variant
Overtryk
- Udgange
PNP
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
-100 kPa
- Måleområde (tryk) (maks.)
100 kPa
- Måleområde (tryk)
-100 kPa til 100 kPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
IP65
- Slangetilslutning
G1/8 IG
M5 IG
- Min. Temperatur
0 °C
- Maks. temperatur
70 °C
- Vægt
0.1080 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320169 ifm Electronic Tryksensor 1 stk PQ3809 -100 kPa til 100 kPa M8 1 x brydekontakt, 1 x sluttekontakt, Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320169 ifm Electronic Tryksensor 1 stk PQ3809 -100 kPa til 100 kPa M8 1 x brydekontakt, 1 x sluttekontakt, Analog
Beskrivelse
Ifm PQ3809 elektronisk tryksensor
