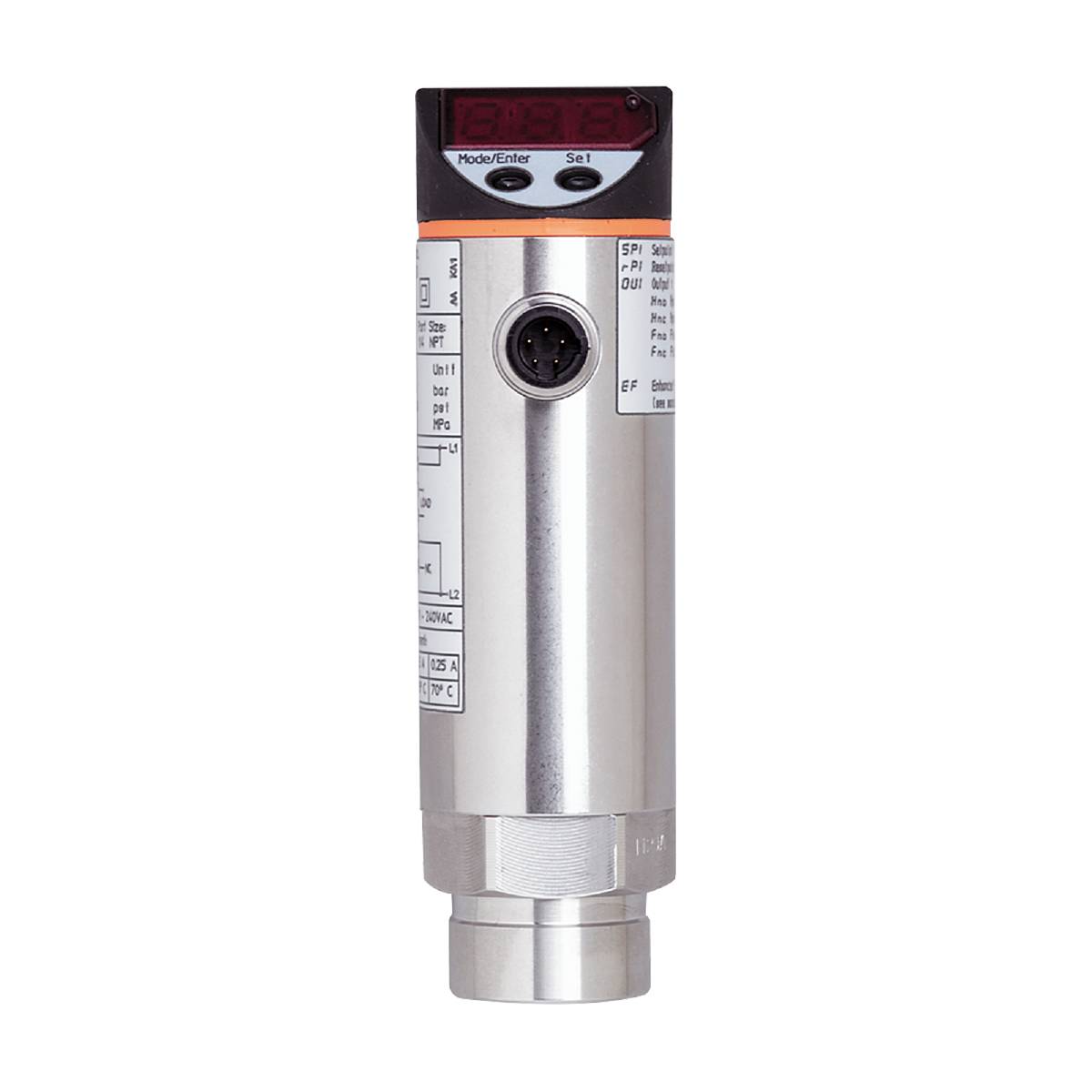

ifm Electronic Tryksensor 1 stk PN4229 -100 kPa til 100 kPa Stik 1 x brydekontakt, 1 x sluttekontakt Piece
Emballage-type
Piece
Produkttype
Tryksensor
Tilslutning
Stik
Variant
relativt tryk
Måleområde (tryk) (maks.)
100 kPa
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Potentialfri Triac-kontaktudgang til strømme op til 2,5 A.
- Til anvendelse i vekselspændingsnet
- Landespecifikke printenheder, der kan vælges
- Godt læsbart 4-cifret LED-display
- Langtidsstabil takket være høj overbelastningsstabilitet
Tekniske specifikationer
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1
- Visning: Omskiftertilstand: LED, rød; funktionsvisning: 7-segment-LED-visning; måleværdier: 7-segment-LED-visning
- Linearitetsafvigelse procent-margin: < ± 0,5
- Krydskontrol: Programmeringsknap
- < ± 1,0 % af den elektriske/elektroniske enhed
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Applikation: Til industriel anvendelse
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal
- Standbyforsinkelsestid [s]: 0,2
- Driftsspænding [V]: 90...250 AC
- Driftspændingstolerance [%]: 5...10
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingudgangsgens permanente strømbelastningsevne AC [mA]: 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C)
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 20
- Trykstyrke [inHg]: 590
- Trykstyrke [kPa]: 2000
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0, 0,2,...10, 11,...50
- Elektrisk udførelse: Triac
- Nødvendig sikring: Miniature-sikring i henhold til IEC60127-2 Sheet 1; ≤ 5 A; flink
- Samlet antal udgange: 1
- Vægt [g]: 389.000
- Hysterese: < ± 0,1
- I trin på [bar]: 0.01
- I trin på [inHg]: 1
- I trin på [kPa]: 1
- Kortslutningssikker: nej
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (pr. år)
- maks. Spændingsfald koblingsudgang AC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -1...1
- Måleområde [inHg]: -30...30
- Måleområde [kPa]: -100...100
- Måleområde [mbar]: -1000...1000
- Min. Sprængtryk [bar]: 50
- Min. Sprængtryk [inHg]: 1476
- Min. Sprængtryk [kPa]: 5000
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 224.58
- Nominel spænding AC [V]: < 250
- Parametreringsmuligheder: Hysterese / vinduer; sluttekontakt / brydekontakt; træk-/frakoblingsforsinkelse; dæmpning; visningstilpasning; display kan drejes/frakobles; visningsenhed
- Procestilslutning: Gevindtilslutning 1/4" NPT indvendigt gevind
- Switch-punkt RP [bar]: -0,99...0,98
- Switch-punkt RP [inHg]: -30...29
- Tilbagekoblingspunkt RP [kPa]: -99...98
- Skiftefrekvens AC [Hz] < : 160
- Koblingspunkt SP [bar]: -0,97...1
- Koblingspunkt SP [inHg]: -29...30
- Koblingspunkt SP [kPa]: -97...100
- Kapslingsklasse: IP 65.
- Beskyttelsesklasse: II
- Stikforbindelse: Pinlayout: 0093 - stikforbindelse: 1 x 1/2"; kodning: C
- Strømforbrug [mA] < : 10
- Temperaturkoefficient nulpunkt: < ± 0,2 (-25...80 °C)
- Temperaturkoefficient interval: < ± 0,3 (-25...80 °C)
- Overbelastningssikker: nej
- Forpolingssikker: nej
- Watchdog integreret: Ja
- Materialer i kontakt med medium: 1.4305 (rustfrit stål / 303); keramik; FKM
- Emballage-type
Piece
- Produkttype
Tryksensor
- Type
PN4229
- Tilslutning
Stik
- Variant
relativt tryk
- Reaktionstid
0.2 s
- Udgange
Triac
- nøjagtighed
1.0 %
- Måleområde (tryk) (min.)
-100 kPa
- Måleområde (tryk) (maks.)
100 kPa
- Måleområde (tryk)
-100 kPa til 100 kPa
- Min. driftsspænding
90 V/AC
- Driftsspænding maks.
250 V/AC
- Driftsspænding
90 - 250 V/AC
- Driftsstrøm
10 mA
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Brudstyrke
5000 kPa
- Slangetilslutning
1/4" NPT IG
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
389.000 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321516 ifm Electronic Tryksensor 1 stk PN4229 -100 kPa til 100 kPa Stik 1 x brydekontakt, 1 x sluttekontakt Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321516 ifm Electronic Tryksensor 1 stk PN4229 -100 kPa til 100 kPa Stik 1 x brydekontakt, 1 x sluttekontakt Piece
Beskrivelse
Ifm PN4229 elektronisk trykkontakt
