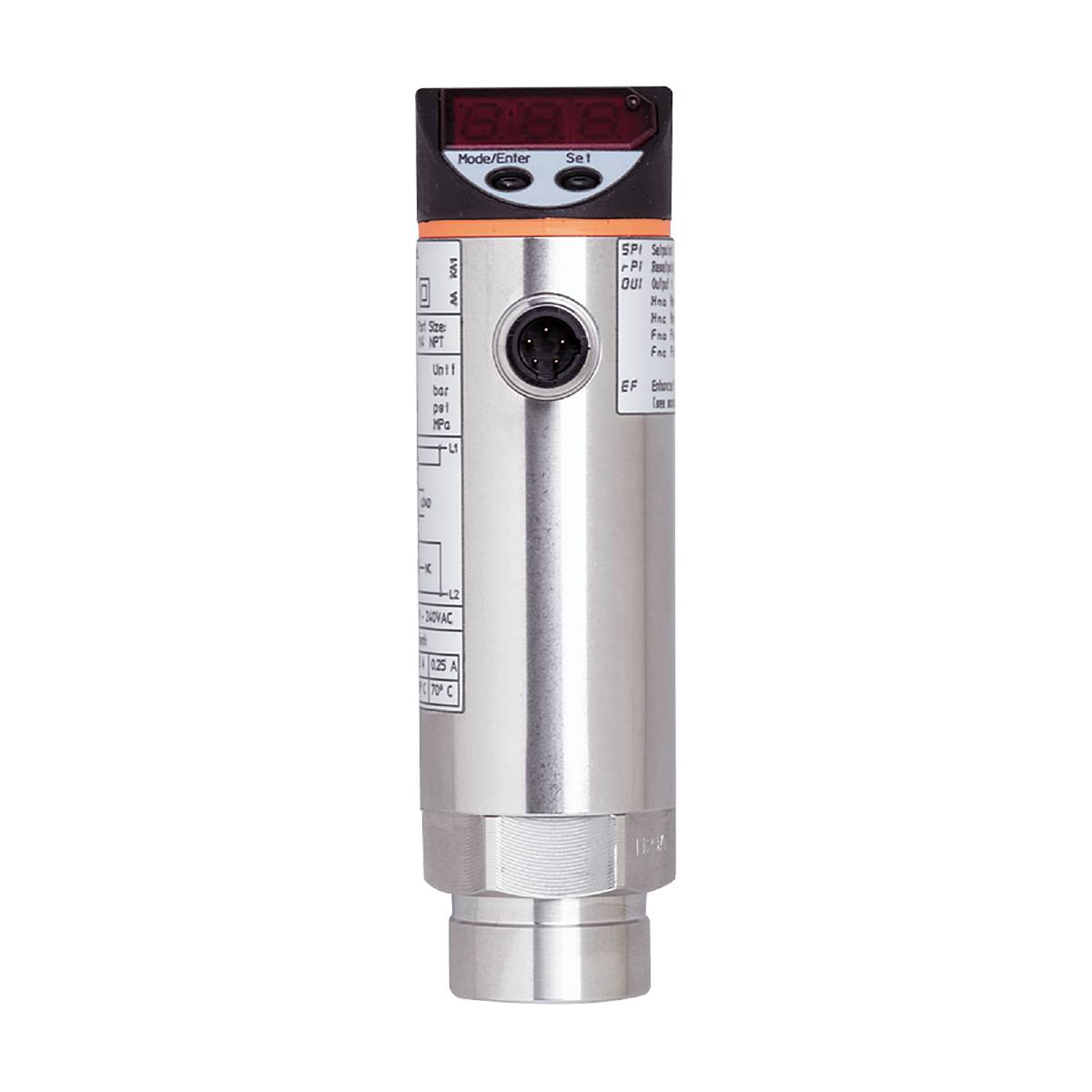

ifm Electronic Tryksensor 1 stk PN4227 0 kPa til 100 kPa Stik 1 x brydekontakt, 1 x sluttekontakt
Produkttype
Tryksensor
Tilslutning
Stik
Variant
relativt tryk
Måleområde (tryk) (maks.)
100 kPa
Driftsspænding maks.
250 V/AC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Potentialfri Triac-kontaktudgang til strømme op til 2,5 A.
- Til anvendelse i vekselspændingsnet
- Landespecifikke printenheder, der kan vælges
- Godt læsbart 4-cifret LED-display
- Langtidsstabil takket være høj overbelastningsstabilitet
Tekniske specifikationer
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1
- Visning: Omskiftertilstand: LED, rød; funktionsvisning: 7-segment-LED-visning; måleværdier: 7-segment-LED-visning
- Trykstyrke [psi]: 145
- Linearitetsafvigelse procent-margin: < ± 0,5
- Krydskontrol: Programmeringsknap
- < ± 1,0 % af den elektriske/elektroniske enhed
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Applikation: Til industriel anvendelse
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal
- Standbyforsinkelsestid [s]: 0,2
- Driftsspænding [V]: 90...250 AC
- Driftspændingstolerance [%]: 5...10
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingudgangsgens permanente strømbelastningsevne AC [mA]: 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C)
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [kPa]: 1000
- Trykstyrke [mbar]: 10000
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0, 0,2,...10, 11,...50
- Elektrisk udførelse: Triac
- Nødvendig sikring: Miniature-sikring i henhold til IEC60127-2 Sheet 1; ≤ 5 A; flink
- Samlet antal udgange: 1
- Vægt [g]: 356.650
- Hysterese: < ± 0,1
- I trin på [kPa]: 0.1
- I trin på [mbar]: 1
- I trin på [psi]: 0.1
- Kortslutningssikker: nej
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (pr. år)
- maks. Spændingsfald koblingsudgang AC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: 0...1
- Måleområde [kPa]: 0...100
- Måleområde [mbar]: 0...1000
- Måleområde [psi]: 0...14,5
- Min. Sprængtryk [kPa]: 3000
- Min. Sprængtryk [mbar]: 30000
- Min. Sprængtryk [psi]: 430
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 224.58
- Nominel spænding AC [V]: < 250
- Parametreringsmuligheder: Hysterese / vinduer; sluttekontakt / brydekontakt; træk-/frakoblingsforsinkelse; dæmpning; visningstilpasning; display kan drejes/frakobles; visningsenhed
- Procestilslutning: Gevindtilslutning 1/4" NPT indvendigt gevind
- Tilbagekoblingspunkt RP [kPa]: 0,5...99,4
- Tilbagekoblingspunkt RP [mbar]: 5...994
- Switch-punkt RP [psi]: 0,1...14,5
- Skiftefrekvens AC [Hz] < : 160
- Koblingspunkt SP [kPa]: 1...99,9
- Koblingspunkt SP [mbar]: 10...999
- Koblingspunkt SP [psi]: 0,1...14,6
- Kapslingsklasse: IP 65.
- Beskyttelsesklasse: II
- Stikforbindelse: Pinlayout: 0093 - stikforbindelse: 1 x 1/2"; kodning: C
- Strømforbrug [mA] < : 10
- Temperaturkoefficient nulpunkt: < ± 0,2 (-25...80 °C)
- Temperaturkoefficient interval: < ± 0,3 (-25...80 °C)
- Overbelastningssikker: nej
- Forpolingssikker: nej
- Watchdog integreret: Ja
- Materialer i kontakt med medium: 1.4305 (rustfrit stål / 303); keramik; FKM
- Produkttype
Tryksensor
- Type
PN4227
- Tilslutning
Stik
- Variant
relativt tryk
- Udgange
Triac
- nøjagtighed
0.1 %
- Måleområde (tryk) (min.)
0 kPa
- Måleområde (tryk) (maks.)
100 kPa
- Måleområde (tryk)
0 kPa til 100 kPa
- Min. driftsspænding
90 V/AC
- Driftsspænding maks.
250 V/AC
- Driftsspænding
90 - 250 V/AC
- Driftsstrøm
10 mA
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Brudstyrke
3000 kPa
- Slangetilslutning
1/4" NPT IG
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
356.650 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321515 ifm Electronic Tryksensor 1 stk PN4227 0 kPa til 100 kPa Stik 1 x brydekontakt, 1 x sluttekontakt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321515 ifm Electronic Tryksensor 1 stk PN4227 0 kPa til 100 kPa Stik 1 x brydekontakt, 1 x sluttekontakt
Beskrivelse
Ifm PN4227 elektronisk trykkontakt
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Hvilken type Tryksensorer til industri leder du efter?

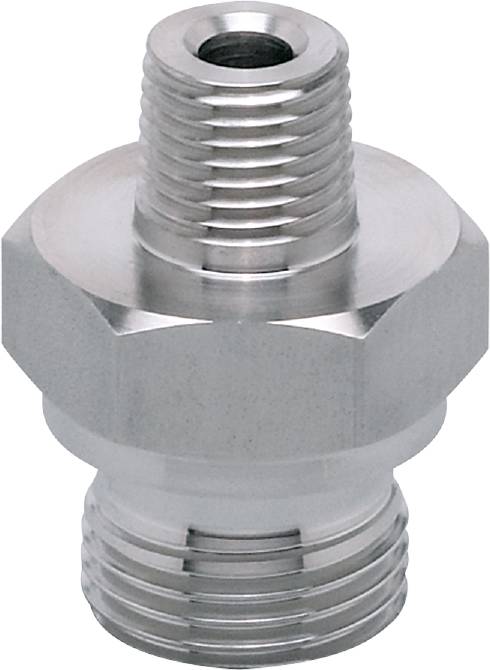

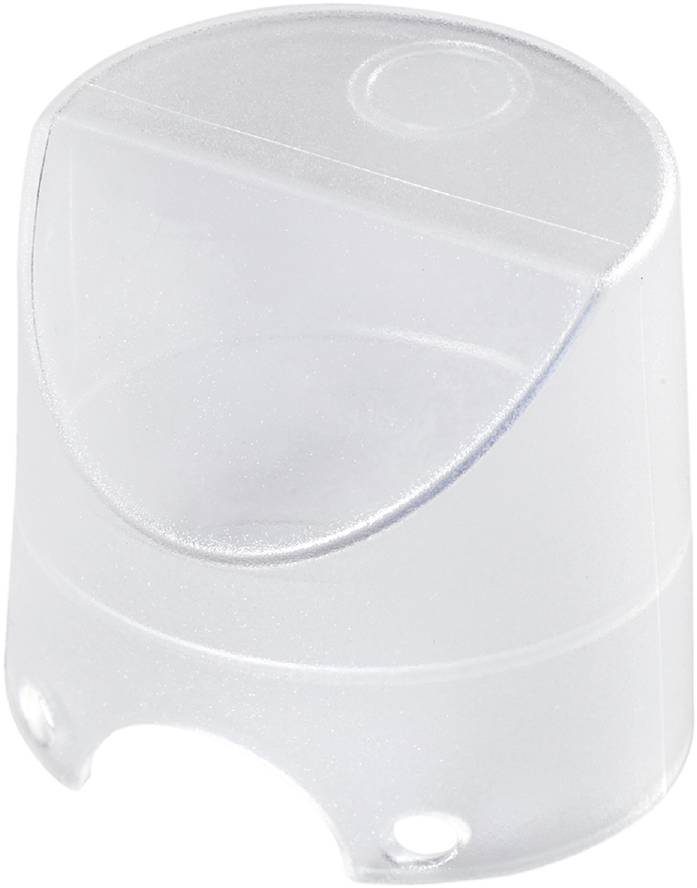

tilbehør
