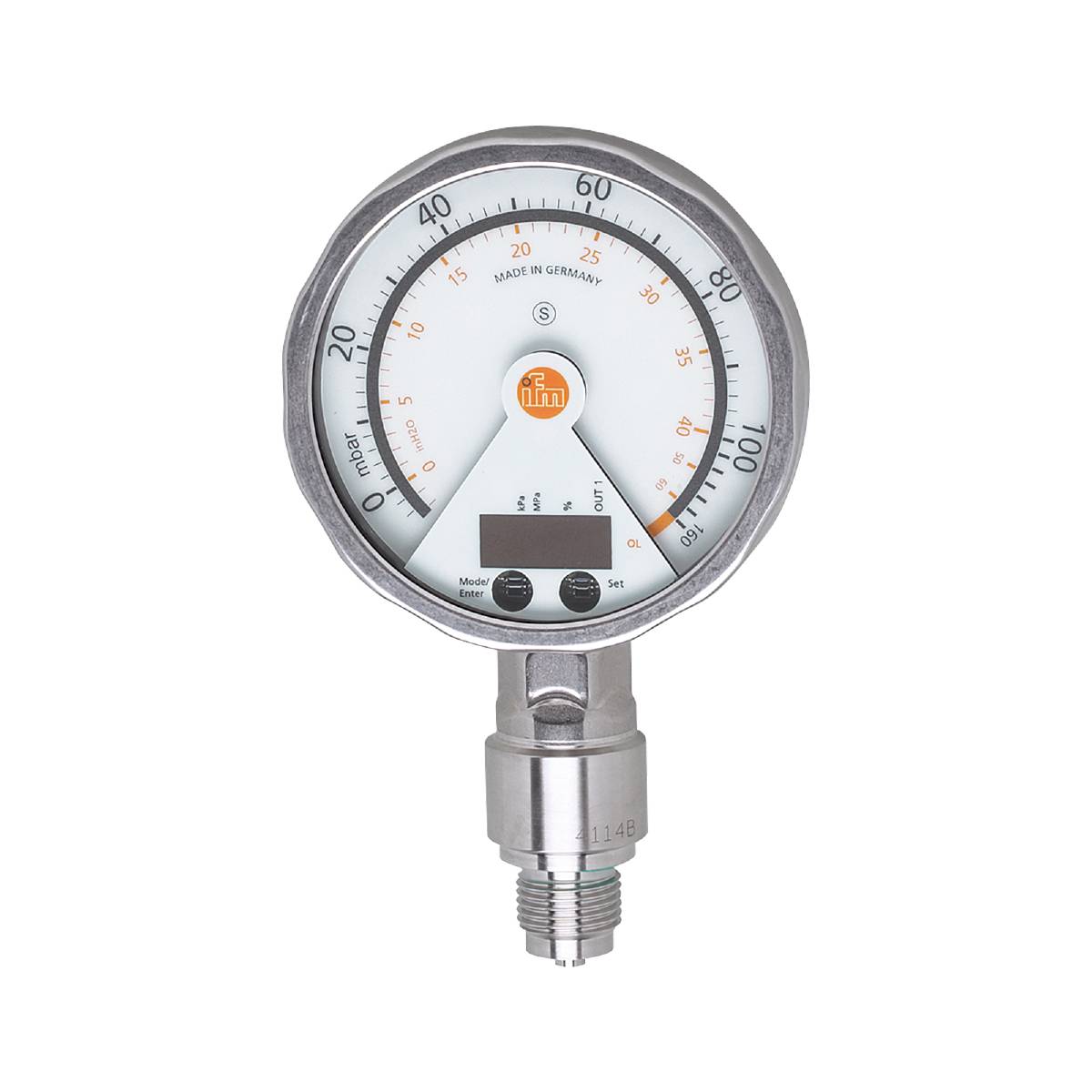

ifm Electronic Tryksensor 1 stk PG2489 -2 inH2O til 40.16 inH2O M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
40.16 inH2O
Driftsspænding maks.
32 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Analogt display, trykafbryder og -transmitter i et apparat
- Meget god læsbarhed også på lang afstand
- Vridningsbart display med LED-søjlediagram til visning af koblingspunkter
- Programmerbar kontaktudgang og skalerbar analog udgang
- Robust hus i rustfrit stål til anvendelse i hårde industriomgivelser
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20, kan vendes; (skalerbar)
- Analogt endepunkt [inH2O]: 8...64,24
- Analogt målepunkt [mbar]: 20...160
- Analogt startpunkt [inH2O]: -2...54,24
- Analogt startpunkt [mbar]: -5...135
- Responstid [ms]: < 9
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Display: Visningsenhed: 2 x LED, grøn; koblingstilstand: LED, gul; koblingspunkter: LED-ring, rød; funktionsvisning: alfanumerisk visning, rød 4-cifret; måleværdier: Analogvisning, 0...350° drejelig, viser i strømløs tilstand ikke synlige; måleværdier: alfanumerisk display, rød 4-cifret
- Karakteristikafvigelse: < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (mikroindstilling))
- < ± 0,6 % af den elektriske/elektroniske enhed
- Omgivende temperatur-1 [°C]: -20...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Koblingssignal; analogt signal; (kan konfigureres)
- Standbyforsinkelsestid [s]: 6
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...32 DC
- Dæmpning analog udgang DAA [s]: 0,01...30
- Dæmpning procesværdi DAP [s]: 0,01...30
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [inH2O]: 1606
- Trykstyrke [mbar]: 4000
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP/NPN
- Udvidet visningsområde maks. [inH2O]: 64.24
- Udvidet visningsområde maks. [mbar]: 160
- Samlet antal udgange: 2
- Vægt [g]: 564.800
- Hysterese: < ± 0,5; (Turn down 1:1)
- I trin af [inH2O]: 0.08
- I trin på [mbar]: 0.2
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. 6 måneder)
- Maks. Belastning [Ω]: (UB - 10 V) / 20 mA
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -0,005...0,1
- Måleområde [inH2O]: -2...40,16
- Måleområde [mbar]: -5...100
- Min. Sprængtryk [inH2O]: 12044
- Min. Sprængtryk [mbar]: 30000
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 103
- Procestilslutning: Gevindtilslutning G 1/2 udvendigt gevind
- Tilbagekoblingspunkt RP [inH2O]: -2...64,08
- Tilbagekoblingspunkt RP [mbar]: -5...159,6
- Skiftefrekvens DC [Hz]: 75
- Koblingspunkt SP [inH2O]: -1,84...64,24
- Koblingspunkt SP [mbar]: -4,6...160
- BESKYTTELSESKLASSE IP 67; IP 69 K
- Beskyttelsesklasse: III
- Skala forefindes: Ja
- Trinsvar analog udgang [ms]: 28
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 70; (24 V)
- Temperaturkoefficient nulpunkt: < ± 0,3 (0...70 °C)
- Temperaturkoefficient interval: < ± 0,3 (0...70 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium: Al2O3 (keramik); FKM; 1.4404 (rustfrit stål / 316L)
- Produkttype
Tryksensor
- Type
PG2489
- Tilslutning
M12
- Variant
Overtryk
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Måleområde (tryk) (min.)
-2 inH2O
- Måleområde (tryk) (maks.)
40.16 inH2O
- Måleområde (tryk)
-2 inH2O til 40.16 inH2O
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
IP67/IP69K
- Slangetilslutning
G1/2 AG
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- Vægt
0.5990 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321592 ifm Electronic Tryksensor 1 stk PG2489 -2 inH2O til 40.16 inH2O M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321592 ifm Electronic Tryksensor 1 stk PG2489 -2 inH2O til 40.16 inH2O M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Beskrivelse
Ifm PG2489 elektronisk tryksensor med analogt display
