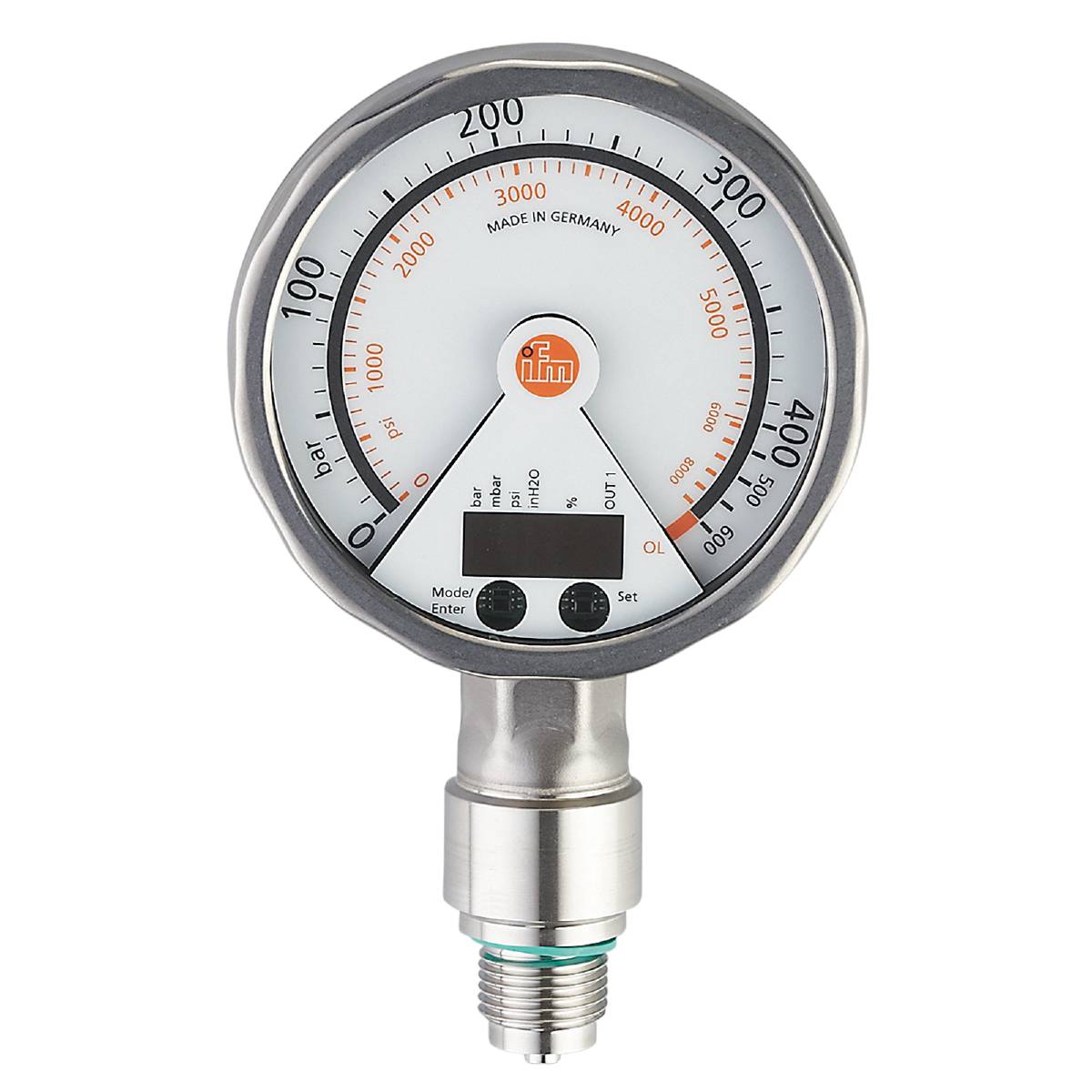

ifm Electronic Tryksensor 1 stk PG2451 0 psi til 3625 psi M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
3625 psi
Driftsspænding maks.
32 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Analogt display, trykafbryder og -transmitter i et apparat
- Meget god læsbarhed også på lang afstand
- Vridningsbart display med LED-søjlediagram til visning af koblingspunkter
- Programmerbar kontaktudgang og skalerbar analog udgang
- Robust hus i rustfrit stål til anvendelse i hårde industriomgivelser
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20, kan vendes; (skalerbar)
- Analogt endepunkt [bar]: 50...400
- Analogt målepunkt [psi]: 725...5800
- Analogt startpunkt [bar]: 0...350
- Analogt startpunkt [psi]: 0...5075
- Responstid [ms]: < 9
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Display: Visningsenhed: 2 x LED, grøn; koblingstilstand: LED, gul; koblingspunkter: LED-ring, rød; funktionsvisning: alfanumerisk visning, rød 4-cifret; måleværdier: Analogvisning, 0...350° drejelig, viser i strømløs tilstand ikke synlige; måleværdier: alfanumerisk display, rød 4-cifret
- Trykstyrke [psi]: 8700
- Karakteristikafvigelse: < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (mikroindstilling))
- < ± 0,6 % af den elektriske/elektroniske enhed
- Omgivende temperatur-1 [°C]: -20...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Koblingssignal; analogt signal; (kan konfigureres)
- Kan betinget anvendes til: Anvendelse i gasformige medier ved tryk > 25 bar må kun anvendes på forespørgsel
- Standbyforsinkelsestid [s]: 6
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...32 DC
- Dæmpning analog udgang DAA [s]: 0,01...30
- Dæmpning procesværdi DAP [s]: 0,01...30
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: Ja
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 600
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP/NPN
- Udvidet visningsområde maks. [bar]: 400
- Udvidet visningsområde maks. [psi]: 5800
- Samlet antal udgange: 2
- Vægt [g]: 563.000
- Hysterese: < ± 0,5; (Turn down 1:1)
- I trin på [bar]: 0.5
- I trin på [psi]: 5
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. 6 måneder)
- Maks. Belastning [Ω]: (UB - 10 V) / 20 mA
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: 0...250
- Måleområde [psi]: 0...3625
- Min. Sprængtryk [bar]: 1000
- Min. Sprængtryk [psi]: 14500
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 100
- Procestilslutning: Gevindtilslutning G 1/2 udvendigt gevind
- Switch-punkt RP [bar]: 0...399
- Switch-punkt RP [psi]: 0...5785
- Skiftefrekvens DC [Hz]: 75
- Koblingspunkt SP [bar]: 1...400
- Koblingspunkt SP [psi]: 15...5800
- BESKYTTELSESKLASSE IP 67; IP 69 K
- Beskyttelsesklasse: III
- Skala forefindes: Ja
- Trinsvar analog udgang [ms]: 28
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 70; (24 V)
- Temperaturkoefficient nulpunkt: < ± 0,3 (0...70 °C)
- Temperaturkoefficient interval: < ± 0,3 (0...70 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium: Al2O3 (keramik); FKM; 1.4404 (rustfrit stål / 316L)
- Produkttype
Tryksensor
- Type
PG2451
- Tilslutning
M12
- Variant
Overtryk
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Måleområde (tryk) (min.)
0 psi
- Måleområde (tryk) (maks.)
3625 psi
- Måleområde (tryk)
0 psi til 3625 psi
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
IP67/IP69K
- Slangetilslutning
G1/2 AG
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- Vægt
0.6180 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321561 ifm Electronic Tryksensor 1 stk PG2451 0 psi til 3625 psi M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321561 ifm Electronic Tryksensor 1 stk PG2451 0 psi til 3625 psi M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Beskrivelse
Ifm PG2451 elektronisk tryksensor med analog visning
