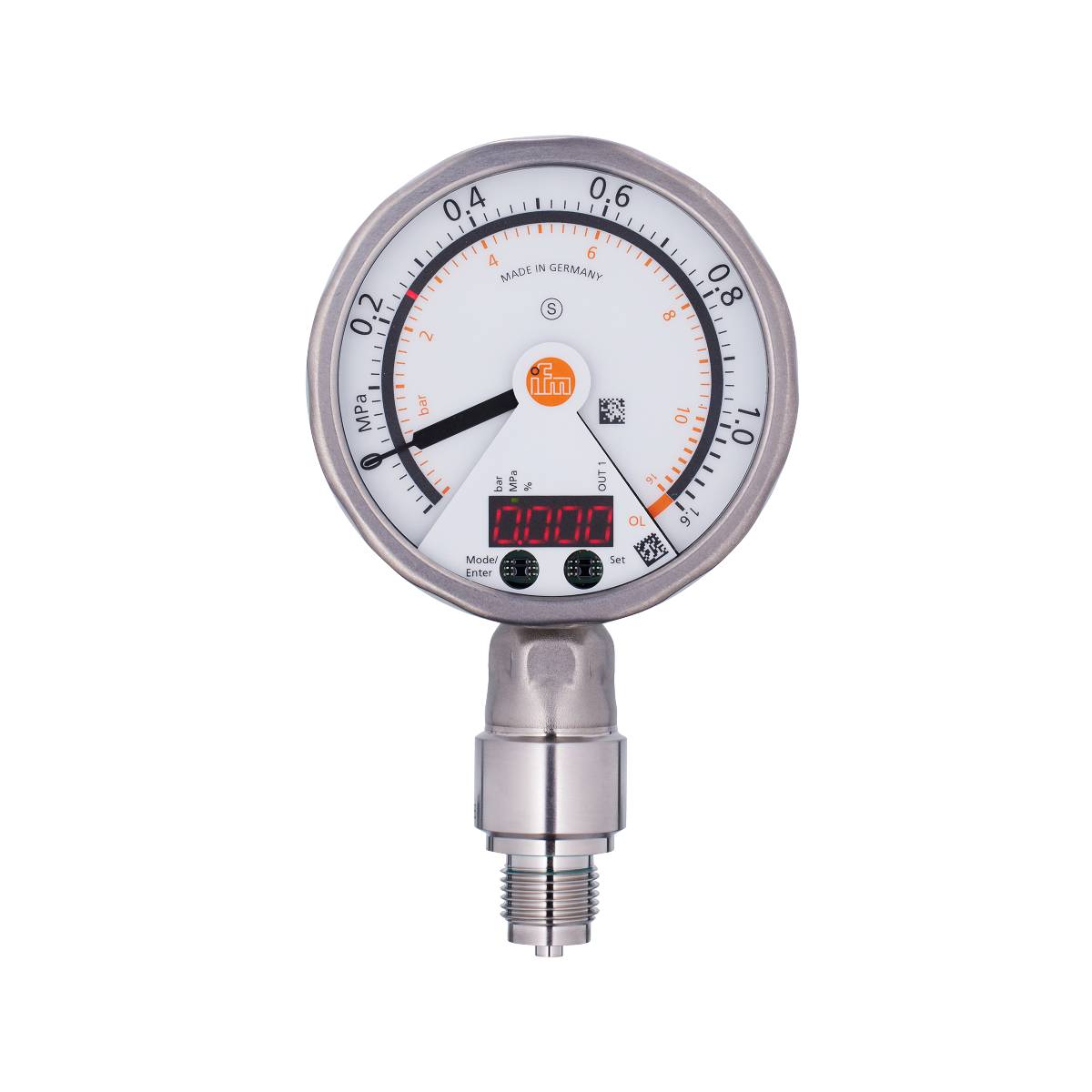

ifm Electronic Tryksensor 1 stk PG2434 -100 kPa til 1000 kPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Piece
Emballage-type
Piece
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
1000 kPa
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Analogt display, trykafbryder og -transmitter i et apparat
- Meget god læsbarhed også på lang afstand
- Vridningsbart display med LED-søjlediagram til visning af koblingspunkter
- Programmerbar kontaktudgang og skalerbar analog udgang
- Robust hus i rustfrit stål til anvendelse i hårde industriomgivelser
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20, kan vendes; (skalerbar)
- Analogt endepunkt [bar]: 1,5...16
- Analogt bremsepunkt [kPa]: 150...1600
- Analogt startpunkt [bar]: -1...13,5
- Analogt startpunkt [kPa]: -100...1350
- Responstid [ms]: < 9
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Display: Visningsenhed: 2 x LED, grøn; koblingstilstand: LED, gul; koblingspunkter: LED-ring, rød; funktionsvisning: alfanumerisk visning, rød 4-cifret; måleværdier: Analogvisning, 0...350° drejelig, viser i strømløs tilstand ikke synlige; måleværdier: alfanumerisk display, rød 4-cifret
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (mikroindstilling))
- < ± 0,5 % af den elektriske/elektroniske enhed
- Omgivende temperatur-1 [°C]: -20...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Koblingssignal; analogt signal; (kan konfigureres)
- Standbyforsinkelsestid [s]: 6
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...32 DC
- Dæmpning analog udgang DAA [s]: 0,01...30
- Dæmpning procesværdi DAP [s]: 0,01...30
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 50
- Trykstyrke [kPa]: 5000
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP/NPN
- Udvidet visningsområde maks. [bar]: 16
- Udvidet visningsområde maks. [kPa]: 1600
- Samlet antal udgange: 2
- Vægt [g]: 567.100
- Hysterese: < ± 0,25; (Turn down 1:1)
- I trin på [bar]: 0.02
- I trin på [kPa]: 2
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. 6 måneder)
- MAWP ved applikationer ifølge CRN [bar]: 38
- Maks. Belastning [Ω]: (UB - 10 V) / 20 mA
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -1...10
- Måleområde [kPa]: -100...1000
- Min. Sprængtryk [bar]: 150
- Min. Sprængtryk [kPa]: 15000
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 97
- Procestilslutning: Gevindtilslutning G 1/2 udvendigt gevind
- Switch-punkt RP [bar]: -1...15,96
- Tilbagekoblingspunkt RP [kPa]: -100...1596
- Skiftefrekvens DC [Hz]: 75
- Koblingspunkt SP [bar]: -0,96...16
- Koblingspunkt SP [kPa]: -96...1600
- BESKYTTELSESKLASSE IP 67; IP 69 K
- Beskyttelsesklasse: III
- Skala forefindes: Ja
- Trinsvar analog udgang [ms]: 28
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 70; (24 V)
- Temperaturkoefficient nulpunkt: < ± 0,2 (0...70 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...70 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium: Al2O3 (keramik); FKM; 1.4404 (rustfrit stål / 316L)
- Emballage-type
Piece
- Produkttype
Tryksensor
- Type
PG2434
- Tilslutning
M12
- Variant
relativt tryk
- Reaktionstid
9 ms
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- nøjagtighed
0.1 %
- Måleområde (tryk) (min.)
-100 kPa
- Måleområde (tryk) (maks.)
1000 kPa
- Måleområde (tryk)
-100 kPa til 1000 kPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- Driftsstrøm
70 mA
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
- Brudstyrke
150 bar
- Slangetilslutning
G1/2 AG
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- Vægt
567.100 g
- RoHS-godkendt
Ja
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 3321558 ifm Electronic Tryksensor 1 stk PG2434 -100 kPa til 1000 kPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321558 ifm Electronic Tryksensor 1 stk PG2434 -100 kPa til 1000 kPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Piece
Beskrivelse
Ifm PG2434 elektronisk tryksensor med analogt display
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
