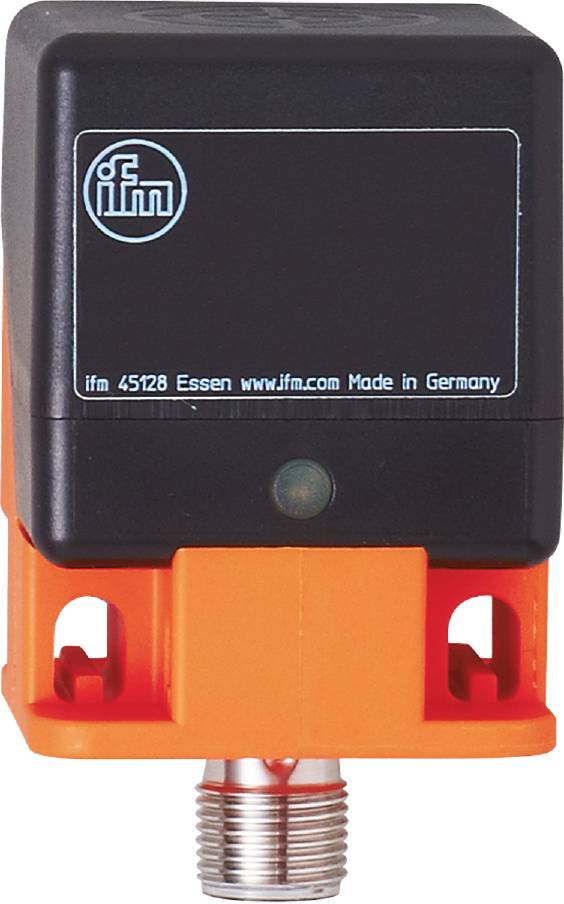

ifm Electronic Sensor Induktiv IM513A IM513A Ikke i plan PNP (L x B x H) 54 x 40 x 40 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Kontakttype
Antivalent
Koblingsafstand (max.)
30 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Til anvendelse i eksplosionsfarlige områder
- Høj koblingsafstand til anvendelse inden for transportteknik
- Robust kabinet til anvendelse i krævende industriomgivelser
- Aktiv flade kan indrettes i fem positioner
- Antiviallent udgangsfunktion sluttekontakt/brydekontakt
Tekniske specifikationer
- Mål [mm]: 40 x 40 x 54
- Visning: Koblingstilstand: 1 x LED, gul
- Arbejdsafstand [mm]: 0...24,3
- Omgivende temperatur-1 [°C]: -20...60
- ATEX apparatmærkning: II 3G ex ec IIC T4 GC; II 3D ex tc IIIC T95 °C DC
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Antivialt
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 10...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Indbygningstype: Kan ikke indbygges i niveau
- Elektrisk udførelse: PNP
- Kabinet: Kasseformet
- Vægt [g]: 173.000
- Hysterese 1...20
- Korrektionsfaktor (Al): 0.3
- Korrektionsfaktor (Cu): 0.2
- Korrektionsfaktor (MS): 0.4
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Kortslutningsbeskyttelse: Ja
- Maks. Reststrøm [mA]: 0,1
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- MTTF: 1260
- Kontrolmærker (særlige tilfælde): CCC
- Den faktiske aktiveringsafstand Sr [mm]: 30 ± 10 %
- Koblingsafstand [mm]: 30
- Skiftefrekvens DC [Hz]: 100
- Drift ved koblingspunkt: -10...10
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- Stikforbindelse: Stik - Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 15
- Overbelastningssikker: Ja
- Forpolingssikker: Ja
- GODKENDELSE: BVS 20 ATEX E 057 X; IECEX BVS 20.0044 X.
- Produkttype
Sensor
- Type
IM513A
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
Antivalent
- Koblingsafstand (max.)
30 mm
- Udgange
PNP
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Tilslutning
M12
- Min. Temperatur
-20 °C
- Maks. temperatur
60 °C
- L
54 mm
- Bredde
40 mm
- H
40 mm
- Dim.
(L x B x H) 54 x 40 x 40 mm
- Indhold
1 stk
- Kontaktfrekvens
100 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3318174 ifm Electronic Sensor Induktiv IM513A IM513A Ikke i plan PNP (L x B x H) 54 x 40 x 40 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3318174 ifm Electronic Sensor Induktiv IM513A IM513A Ikke i plan PNP (L x B x H) 54 x 40 x 40 mm
Beskrivelse
Ifm IM513A induktiv sensor
