ifm Electronic Sensor Induktiv IG5564 IG5564 M18 Ikke i plan PNP, NPN (Ø x L) 18 mm x 80 mm
Produkttype
Sensor
Driftsspænding maks.
55 V/DC
Kontakttype
1 x brydekontakt
1 x sluttekontakt
Koblingsafstand (max.)
6.5 mm
Udgange
PNP
NPN
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Udgangsfunktion kan programmeres, sluttekontakt/brydekontakt
- Toleder-teknik
- Stort driftsspændingsområde
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Stort driftstemperaturområde
Tekniske specifikationer
- Mål [mm]: M18 x 1 / L = 80
- Visning: Koblingstilstand: 1 x LED, gul
- Arbejdsafstand [mm]: 0...6,5
- Omgivende temperatur-1 [°C]: -25...80
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (vælges)
- Driftsspænding [V]: 10...55 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 400
- Indbygningstype: Kan ikke indbygges i niveau
- Elektrisk udførelse: PNP/NPN
- Kabinet: Gevindform
- Vægt [g]: 295.500
- Gevindbetegnelse: M18 x 1
- Hysterese 1...15
- Kabel: Kabel: 6 m, PUR/PVC, 2 x 0,5 mm²
- Korrektionsfaktor (Al): 0.3
- Korrektionsfaktor (Cu): 0.2
- Korrektionsfaktor (MS): 0.4
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Kortslutningsbeskyttelse: Ja
- Maks. Reststrøm [mA]: 0,8
- maks. Spændingsfald koblingsudgang DC [V]: 4,6
- Mindstebelastning [mA]: 4
- MTTF: 1806
- Den faktiske aktiveringsafstand Sr [mm]: 8 ± 10 %
- Koblingsafstand [mm]: 8
- Skiftefrekvens DC [Hz]: 300
- Drift ved koblingspunkt: -10...10
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: II
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Produkttype
Sensor
- Type
IG5564
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
55 V/DC
- Driftsspænding
10 - 55 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Koblingsafstand (max.)
6.5 mm
- Udgange
PNP
NPN
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
M18
- Tilslutning
Kabel, åben ende
- Kabellængde
6 m
- Specifikationer
LED-display
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- L
80 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 80 mm
- Indhold
1 stk
- Kontaktfrekvens
300 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3317930 ifm Electronic Sensor Induktiv IG5564 IG5564 M18 Ikke i plan PNP, NPN (Ø x L) 18 mm x 80 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3317930 ifm Electronic Sensor Induktiv IG5564 IG5564 M18 Ikke i plan PNP, NPN (Ø x L) 18 mm x 80 mm
Beskrivelse

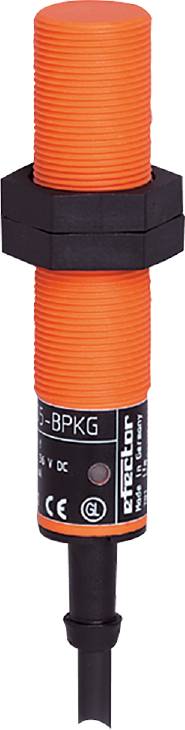

Ifm IG5564 induktiv sensor
