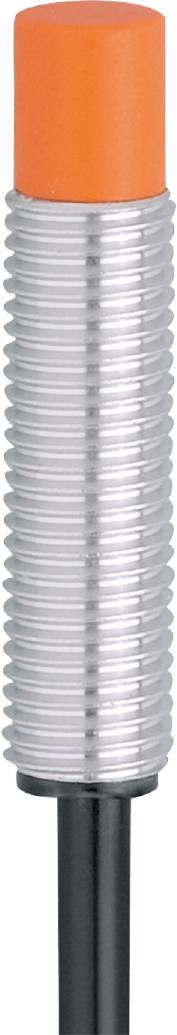

Name: ifm Electronic Sensor Induktiv IE5346 IE5346 M8 Ikke i plan PNP, NPN (Ø x L) 8 mm x 37 mm
Brand: ifm Electronic
SKU: 3318168

Højdepunkter og detaljer

Ifm IE5346 induktiv sensor

Meget kort konstruktion
Til anvendelse under trange indbygningsforhold
Pladsbesparende tilslutningsteknik
Høj kontaktafstand for høj systemtilgængelighed
Reduceret oplagring ved brug som trappestige- eller toleder-enhed

Tekniske specifikationer

Dimensioner [mm]: M8 x 1 / L = 37
Visning: Koblingstilstand: 1 x LED, gul
Arbejdsafstand [mm]: 0...4,05
Omgivende temperatur-1 [°C]: 0...60
Udførelse kortslutningsbeskyttelse: Taktet
Udgangsfunktion: Sluttekontakt
Driftsspænding [V]: 10...30 DC
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Indbygningstype: Kan ikke indbygges i niveau
Elektrisk udførelse: PNP/NPN
Kabinet: Gevindform
Vægt [g]: 24.200
Gevindbetegnelse M8 x 1
Hysterese 1...15
Kabel: Stik - kabel: 0,3 m, PVC; 3 x 0,14 mm²
Korrektionsfaktor (Al): 0.4
Korrektionsfaktor (Cu): 0.3
Korrektionsfaktor (MS): 0.5
Korrektionsfaktor (V2A): 0.7
Korrektionsfaktor stål (ST37): 1
Kortslutningsbeskyttelse: Ja
Maks. Reststrøm [mA]: 0,5; (kun i drift med 2 ledere)
maks. Spændingsfald koblingsudgang DC [V]: 2,8
Mindstebelastningsstrøm [mA]: 2; (kun i 2-leder drift)
MTTF: 2988
Kontrolmærker (særlige tilfælde): CCC
Den faktiske aktiveringsafstand Sr [mm]: 5 ± 10 %
Koblingsafstand [mm]: 5
Skiftefrekvens DC [Hz]: 700
Drift ved koblingspunkt: -10...10
Beskyttelsesklasse: IP 65; (med påskruet ifm-bøsning: IP 67).
Beskyttelsesklasse: III
Stikforbindelse: Stik - pinlayout: 0059 - stikforbindelse: 1 x M8; kodning: A; lås: Klikforbindelse
Strømforbrug [mA] < : 10; (kun i 3-leder drift)
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja

Produkttype: Sensor

Type: IE5346

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Kontakttype: 1 x sluttekontakt

Koblingsafstand (max.): 5 mm

Udgange: PNP
NPN

Variant: Induktiv

Indbygningstype: Ikke i plan

Størrelse: M8

Tilslutning: M8

Kabellængde: 0.3 m

Specifikationer: Tilslutning med LED-visning

Min. Temperatur: 0 °C

Maks. temperatur: 60 °C

L: 37 mm

(Ø): 8 mm

Dim.: (Ø x L) 8 mm x 37 mm

Indhold: 1 stk

Kontaktfrekvens: 700 Hz

UKCA: Ja
