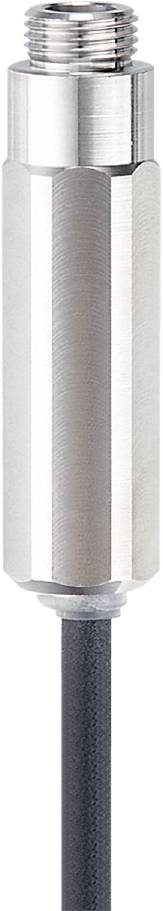

ifm Electronic Positionssensor Magnetisk M9H211 M9H211 Flugter med PNP, NPN (Ø x L) 11 mm x 56.5 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Positionssensor
Driftsspænding maks.
36 V/DC
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
2 mm
Udgange
PNP
NPN
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Trykbestandig til 350 bar
- Designet til brug ved stødstangsforespørgsler
- Kompakt og robust hus i rustfrit stål
- Bred nøgleflade til nem montering
- Høj chok- og vibrationsbestandighed til mobile anvendelser
Tekniske specifikationer
- Mål [mm]: M11 x 1 / L = 56,5
- Visning: Koblingstilstand: LED, gul
- Arbejdsafstand [mm]: 0...1,62
- Omgivende temperatur-1 [°C]: -25...85
- Tilspændingsmoment [Nm]: < 18
- Applikation: Smøremiddelfordeler med stempel
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt
- Mærkeisolationsspænding [V]: 60
- Driftsspænding [V]: 10...36 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Trykstyrke [bar]: 350
- Trykspids [MPa]: 100
- Indbygningstype: Kan indbygges i niveau
- Elektrisk udførelse: PNP/NPN
- Vægt [g]: 108.700
- Gevindbetegnelse: M11 x 1
- Hysterese 3...15
- Kabel: 2 m, PUR, 2 x 0,34 mm²
- Kortslutningsbeskyttelse: Ja
- Maks. Standby-tid [ms]: 300
- Maks. Reststrøm [mA]: 0,8
- maks. Spændingsfald koblingsudgang DC [V]: 5,9
- Medier: Registrerer Fe-metaller
- Mindstebelastning [mA]: 5
- MTTF: 830
- Procestilslutning: Gevindtilslutning M11 x 1 udvendigt gevind
- Kontrolmærker (særlige tilfælde): CCC
- Den faktiske aktiveringsafstand Sr [mm]: 2 ± 10 %
- Skiftefrekvens DC [Hz]: 10
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Produkttype
Positionssensor
- Type
M9H211
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
10 - 36 V/DC
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
2 mm
- Udgange
PNP
NPN
- Kabinetmateriale
Rustfrit stål
- Variant
Magnetisk
- Indbygningstype
Flugter med
- Tilslutning
Kabel, åben ende
- Kabellængde
2 m
- Specifikationer
LED-display
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
IP65
IP67
- L
56.5 mm
- (Ø)
11 mm
- Dim.
(Ø x L) 11 mm x 56.5 mm
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3320141 ifm Electronic Positionssensor Magnetisk M9H211 M9H211 Flugter med PNP, NPN (Ø x L) 11 mm x 56.5 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320141 ifm Electronic Positionssensor Magnetisk M9H211 M9H211 Flugter med PNP, NPN (Ø x L) 11 mm x 56.5 mm
Beskrivelse
Ifm M9H211 positionssensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
