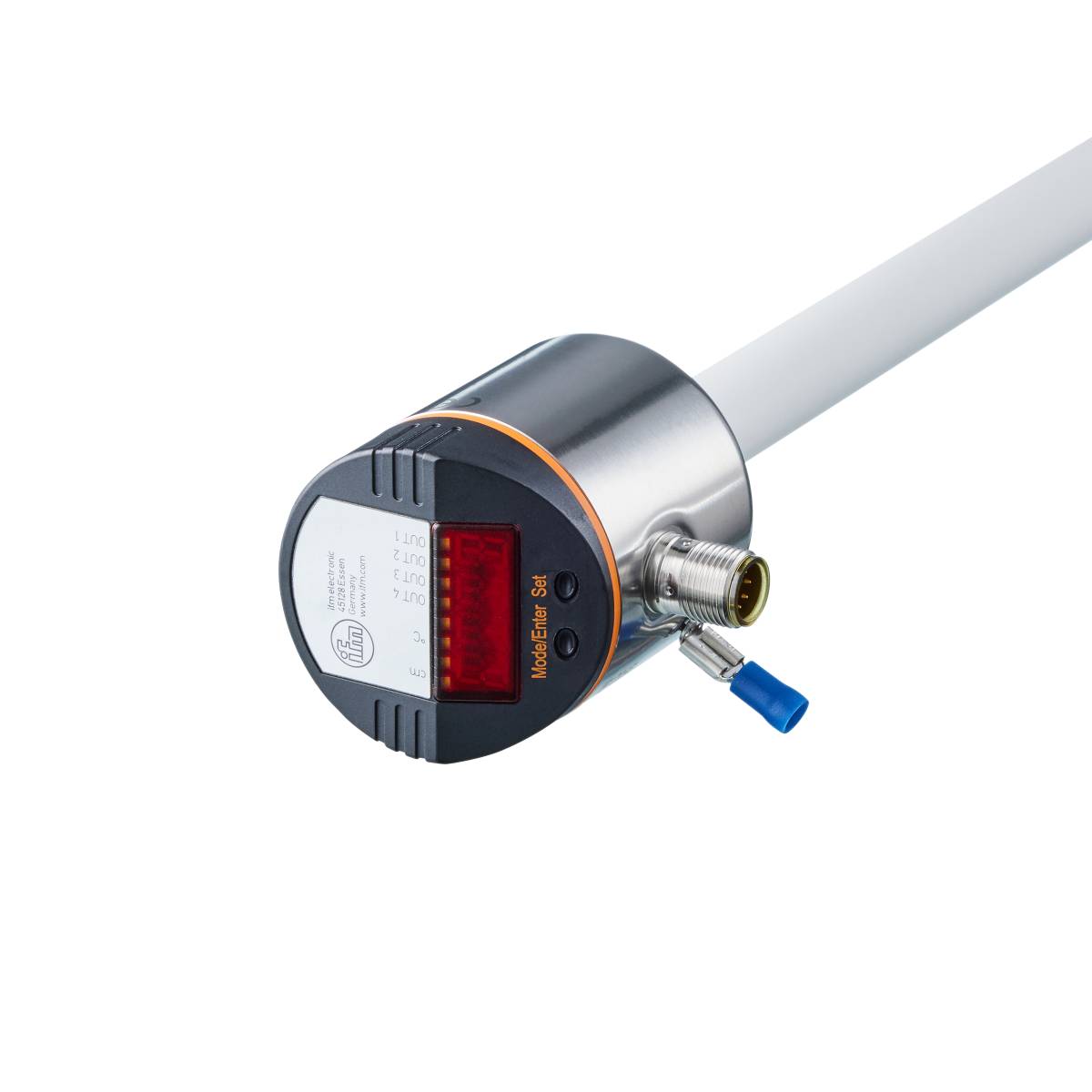

ifm Electronic Niveau -og temperatursensor LT8924 LT8924 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636
Produkttype
Niveau -og temperatursensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
0.636 m
Type
LT8924
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm LT8924 elektronisk sensor til niveau og temperatur
- Pålidelig niveauovervågning i beholdere og tanke
- Til anvendelse i vand, olier og kølesmøremidler
- Komfortabel indstilling af koblingsfunktion og koblingspunkter
- Niveau- og temperaturovervågning med kun én enhed
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 16
- Aktivt område A [mm]: 585
- Startdynamik T09 - temperaturovervågning [s]: 90
- Antal digitale udgange: 4
- Antal ind- og udgange: Antal digitale udgange: 4
- Display: Visningsenhed: 2 x LED, grøn (cm, °C); koblingstilstand: 4 x LED, gul (OUT4...OUT1); måleværdier: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk visning, 4-cifret
- Trykstyrke [MPa]: 0.05
- IO-link revision: 1.1
- Måleprincip fyldstand: Kapacitiv
- SDCI-standard: IEC 61131-9
- Stavlængde L [mm]: 728
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Fabriksindstilling: 2 kontaktudgange fyldningsstand (OUT1, OUT2), 2 koblingsudgange temperatur (OUT3, OUT4); mineralolier
- Repeterbarhed: ± 2
- Opløsning [mm]: 10
- Opløsning - temperaturovervågning [K]: 0.5
- Opløsning koblingsudgang - temperaturovervågning [K]: 0,5
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant i mediet: > 2
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 4
- Vægt [g]: 499.250
- Hysterese op - indstillingsområde [mm]: 4
- Indstillingsområde [mm]: 10 i trin fra - indstillingsområde
- I trin fra - temperaturovervågning [°C]: 0.5
- Inaktivt område I1 / I2 [mm]: 104 / 39
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Vandbaserede kølesmøremidler; olier; oliebaserede medier; vand; vandlignende medier
- Mediumtemperatur - glidemiddel [°C]: 0...35; (med klimarør E43102 35...55)
- Medietemperatur - Oel [°C]: 0...70
- Mediumtemperatur - vand [°C]: 0...35; (med klimarør E43102 35...55)
- Korttidstemperatur – Oel [°C]: 0...90; (< 1 time)
- Måleområde - temperaturovervågning [°C]: -20...90
- Målefejl: ± 5
- Min. Procescyklus [ms]: 4.5
- MTTF: 225
- Kan ikke anvendes til: Stærkt ledende medier; klæbrige medier; granulater; bulkgods; syrer lud
- Parametreringsmuligheder: Hysterese / vinduer; sluttekontakt / brydekontakt; SP/RP-position; op position; match op; medieudvalg; offsetindstilling; visningsenhed; tilordning af procesværdier
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Analoge procesdata: 4
- Procesdata binær: 4
- Referencepunkt op - indstillingsområde [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 50...580
- Nulkoblingspunkt RP - temperaturovervågning [°C]: -20...89,5
- Koblingspunkt SP - indstillingsområde [mm]: 60...590
- Koblingspunkt SP - temperaturovervågning [°C]: -19,5...90
- Kontaktpunktnøjagtighed - temperaturovervågning [K]: ± 1,5
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0066 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 50
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: PP
- Produkttype
Niveau -og temperatursensor
- Type
LT8924
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Reaktionstid
90 s
- Udgange
PNP
NPN
- Materiale
PP
- Kabinetmateriale
PP
- Min. medietemperatur
0 °C
- Maks. medietemperatur
70 °C
- Måleområde (min.)
0.05 m
- Måleområde (max.)
0.636 m
- måleområde
0.05 - 0.636 m
- Vægt
499.250 g
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- L
728 mm
- (Ø)
16 mm
- Dim.
(Ø x L) 16 mm x 728 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321571 ifm Electronic Niveau -og temperatursensor LT8924 LT8924 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321571 ifm Electronic Niveau -og temperatursensor LT8924 LT8924 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636
Beskrivelse
Ifm LT8924 elektronisk sensor til niveau og temperatur
