ifm Electronic Niveau -og temperatursensor LT8923 LT8923 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.04 - 0.429
Produkttype
Niveau -og temperatursensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
0.429 m
Type
LT8923
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer

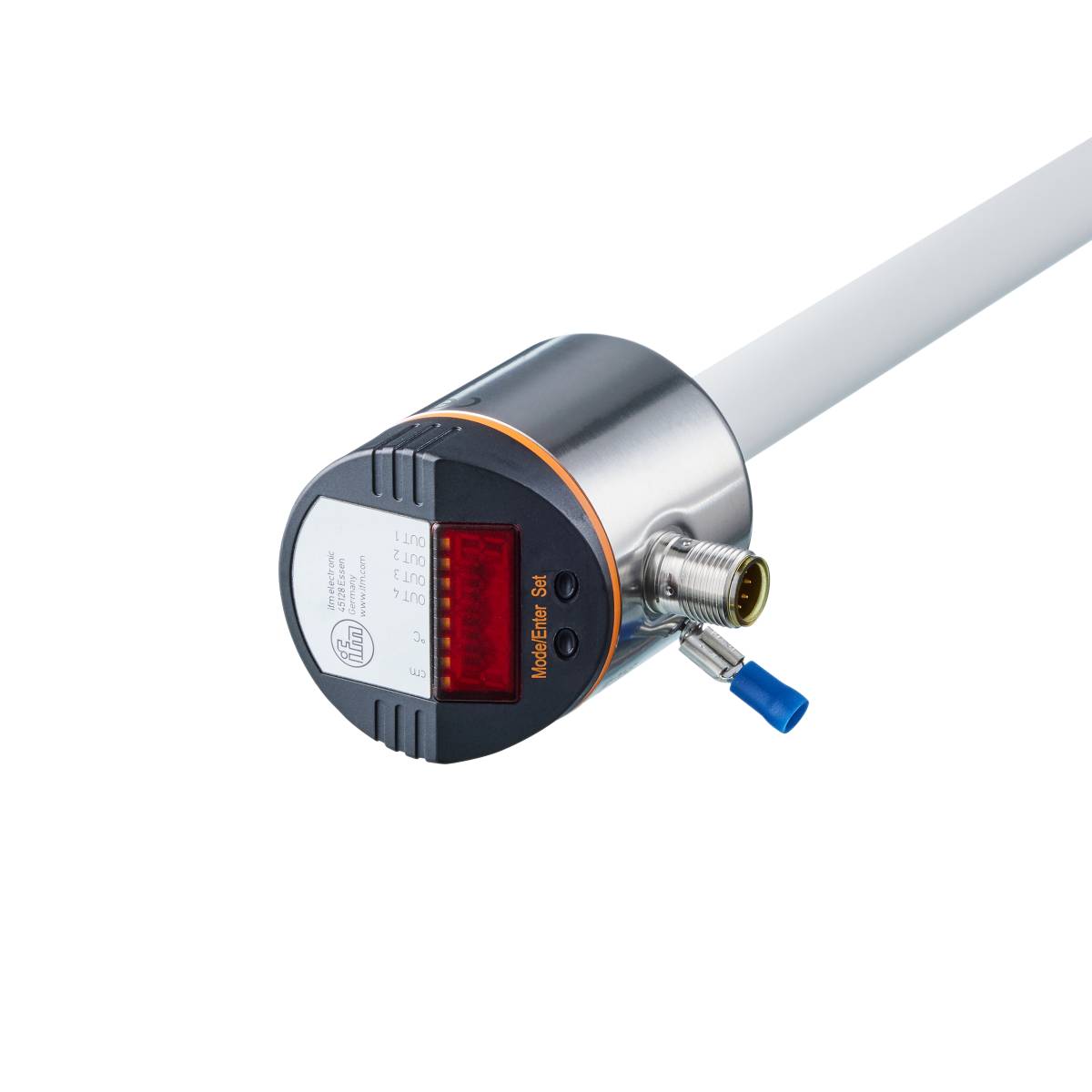

Ifm LT8923 elektronisk sensor til niveau og temperatur
- Pålidelig niveauovervågning i beholdere og tanke
- Til anvendelse i vand, olier og kølesmøremidler
- Komfortabel indstilling af koblingsfunktion og koblingspunkter
- Niveau- og temperaturovervågning med kun én enhed
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 16
- Aktivt område A [mm]: 390
- Startdynamik T09 - temperaturovervågning [s]: 90
- Antal digitale udgange: 4
- Antal ind- og udgange: Antal digitale udgange: 4
- Display: Visningsenhed: 2 x LED, grøn (cm, °C); koblingstilstand: 4 x LED, gul (OUT4...OUT1); måleværdier: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk visning, 4-cifret
- Trykstyrke [MPa]: 0.05
- IO-link revision: 1.1
- Måleprincip fyldstand: Kapacitiv
- SDCI-standard: IEC 61131-9
- Stavlængde L [mm]: 472
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Fabriksindstilling: 2 kontaktudgange fyldningsstand (OUT1, OUT2), 2 koblingsudgange temperatur (OUT3, OUT4); mineralolier
- Repeterbarhed: ± 2
- Opløsning [mm]: 5
- Opløsning - temperaturovervågning [K]: 0.5
- Opløsning koblingsudgang - temperaturovervågning [K]: 0,5
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant i mediet: > 2
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 4
- Vægt [g]: 370.500
- Hysterese op - indstillingsområde [mm]: 3
- Indstillingsområde [mm]: 5 i trin fra - indstillingsområde
- I trin fra - temperaturovervågning [°C]: 0.5
- Inaktivt område I1 / I2 [mm]: 60 / 22
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Vandbaserede kølesmøremidler; olier; oliebaserede medier; vand; vandlignende medier
- Mediumtemperatur - glidemiddel [°C]: 0...35; (med klimarør E43101 35...60)
- Medietemperatur - Oel [°C]: 0...70
- Mediumtemperatur - vand [°C]: 0...35; (med klimarør E43101 35...60)
- Korttidstemperatur – Oel [°C]: 0...90; (< 1 time)
- Måleområde - temperaturovervågning [°C]: -20...90
- Målefejl: ± 5
- Min. Procescyklus [ms]: 4.5
- MTTF: 225
- Kan ikke anvendes til: Stærkt ledende medier; klæbrige medier; granulater; bulkgods; syrer lud
- Parametreringsmuligheder: Hysterese / vinduer; sluttekontakt / brydekontakt; SP/RP-position; op position; match op; medieudvalg; offsetindstilling; visningsenhed; tilordning af procesværdier
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Analoge procesdata: 4
- Procesdata binær: 4
- Referencepunkt op - indstillingsområde [mm]: 139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - OFF
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 30...385
- Nulkoblingspunkt RP - temperaturovervågning [°C]: -20...89,5
- Koblingspunkt SP - indstillingsområde [mm]: 35...390
- Koblingspunkt SP - temperaturovervågning [°C]: -19,5...90
- Kontaktpunktnøjagtighed - temperaturovervågning [K]: ± 1,5
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0066 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 50
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med: PP
- Produkttype
Niveau -og temperatursensor
- Type
LT8923
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Tilslutning
M12
- Reaktionstid
90 s
- Udgange
PNP
NPN
- Materiale
PP
- Kabinetmateriale
PP
- Min. medietemperatur
0 °C
- Maks. medietemperatur
70 °C
- Måleområde (min.)
0.04 m
- Måleområde (max.)
0.429 m
- måleområde
0.04 - 0.429 m
- Vægt
370.500 g
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- L
472 mm
- (Ø)
16 mm
- Dim.
(Ø x L) 16 mm x 472 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321512 ifm Electronic Niveau -og temperatursensor LT8923 LT8923 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.04 - 0.429
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321512 ifm Electronic Niveau -og temperatursensor LT8923 LT8923 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.04 - 0.429
Beskrivelse
Ifm LT8923 elektronisk sensor til niveau og temperatur
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
