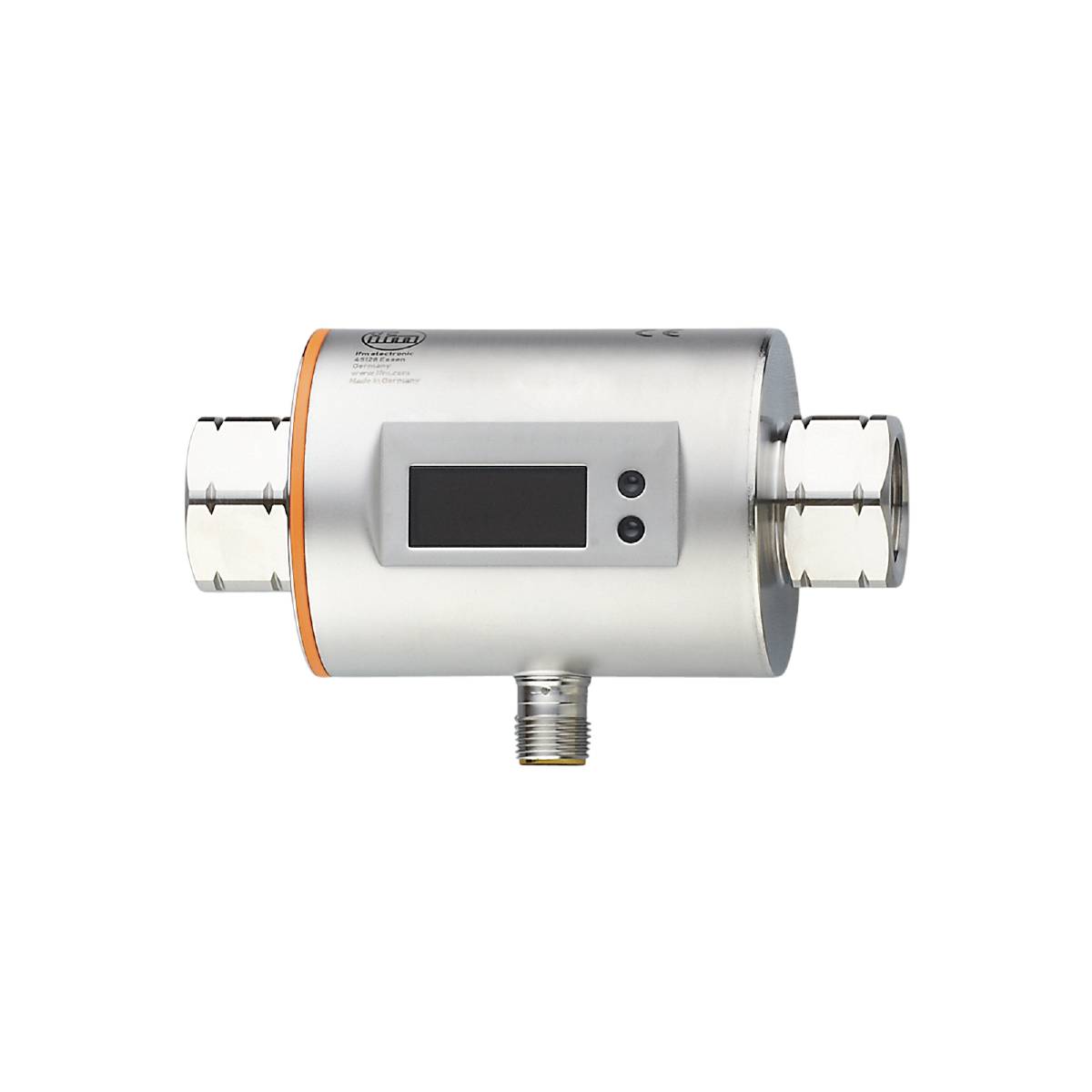

ifm Electronic Magnetisk induktiv gennemstrømningssensor SM6404 SM6404 Driftsspænding (område): 20 - 30 V/DC 1 stk
Produkttype
Magnetisk induktiv gennemstrømningssensor
Min. driftsspænding
20 V/DC
Driftsspænding maks.
30 V/DC
Type
SM6404
Driftsspænding
20 - 30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm SM6404 magnetisk induktiv gennemstrømningssensor
- Præcis måling af gennemstrømning, forbrug og medietemperatur
- Stor nøjagtighed, reproducerbarhed og måledynamik
- Med to præcise analoge udgange
- Godt læsbart 4-cifret LED-display
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20; (kan skaleres)
- Analogt endepunkt - temperaturovervågning [°C]: 0...80
- Analogt referencepunkt AEP [gpm]: 1,32...6,6
- Analogt referencepunkt AEP [l/min]: 5...25
- Analogstartpunkt - temperaturovervågning [°C]: -20...60
- Analogt startpunkt ASP [gpm]: 0...5,28
- Analogt startpunkt ASP [l/min]: 0...20
- Startdynamik T05 / T09 - temperaturovervågning [s]: T09 = 20 (Q > 1 l/min)
- Reaktionstid - strømovervågning [s]: 0,15; (DAP = 0, T19)
- Antal analoge udgange: 2
- Antal ind- og udgange: Antal analoge udgange: 2
- Visning: Visningsenhed: 6 x LED, grøn (l/min, m³/h, gpm, gph, °C, °F): måleværdier: alfanumerisk display, 4-cifret, programmering: alfanumerisk display 4-cifret
- Visningsområde [gpm]: -7,92...7,92
- Visningsområde [l/min]: -30...30
- Trykstyrke [MPa]: 1.6
- Omgivende temperatur-1 [°C]: -10...60
- Applikation: Til industriel anvendelse
- Opløsning [gpm]: 0.01
- Opløsning [l/min]: 0.05
- Opløsning - temperaturovervågning [°C]: 0.2
- Udgangssignal: Analogt signal
- Standbyforsinkelsestid [s]: 5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 20...30 DC; (iht. SEL/PEL)
- Dæmpning procesværdi DAP - elovervågningsovervågning [s]: 0...3
- Trykstyrke [bar]: 16
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Nøjagtighed - temperaturovervågning [K]: ± 2,5 (Q > 1 l/min)
- Nøjagtighed (i måleområdet) - spændingsovervågning: ± (2 % MW + 0,5 % MEW)
- Samlet antal udgange: 2
- Vægt [g]: 515.000
- I trin fra - temperaturovervågning [°C]: 0.2
- Opbevaringstemperatur [°C]: -25...80
- Maks. Belastning [Ω]: 500
- Medier: Ledende flydende medier; vand; vandbaserede medier
- Medietemperatur [°C]: -10...70
- Måleområde [gpm]: 0,03...6,6
- Måleområde [l/min]: 0,1...25
- Måleområde - temperaturovervågning [°C]: -20...80
- MTTF: 175
- Procestilslutning: Gevindtilslutning RC 1/2 indvendigt gevind DN15
- Trinstørrelse [gpm]: 0,01
- Trinstørrelse [l/min]: 0,05
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA]: 120; (24 V)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4404 (rustfrit stål/316L); PEEK; FKM
- Gentagelsesnøjagtighed - overvågning af strømforbrug: ± 0,2 % MEW
- Produkttype
Magnetisk induktiv gennemstrømningssensor
- Type
SM6404
- Min. driftsspænding
20 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
20 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Reaktionstid
0.15 s
- Udgange
Analog strøm
- Materiale
Rustfrit stål
- Forseglingsmateriale
FKM
- Benævnt diameter
15 mm
- Min. medietemperatur
-10 °C
- Maks. medietemperatur
70 °C
- Driftstryk (max.)
16 bar
- Kontakttype
Analog
- Vægt
515.000 g
- Min. omgivelsestemperatur
-10 °C
- Maks. omgivelsestemperatur
60 °C
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321669 ifm Electronic Magnetisk induktiv gennemstrømningssensor SM6404 SM6404 Driftsspænding (område): 20 - 30 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321669 ifm Electronic Magnetisk induktiv gennemstrømningssensor SM6404 SM6404 Driftsspænding (område): 20 - 30 V/DC 1 stk
Beskrivelse
Ifm SM6404 magnetisk induktiv gennemstrømningssensor
