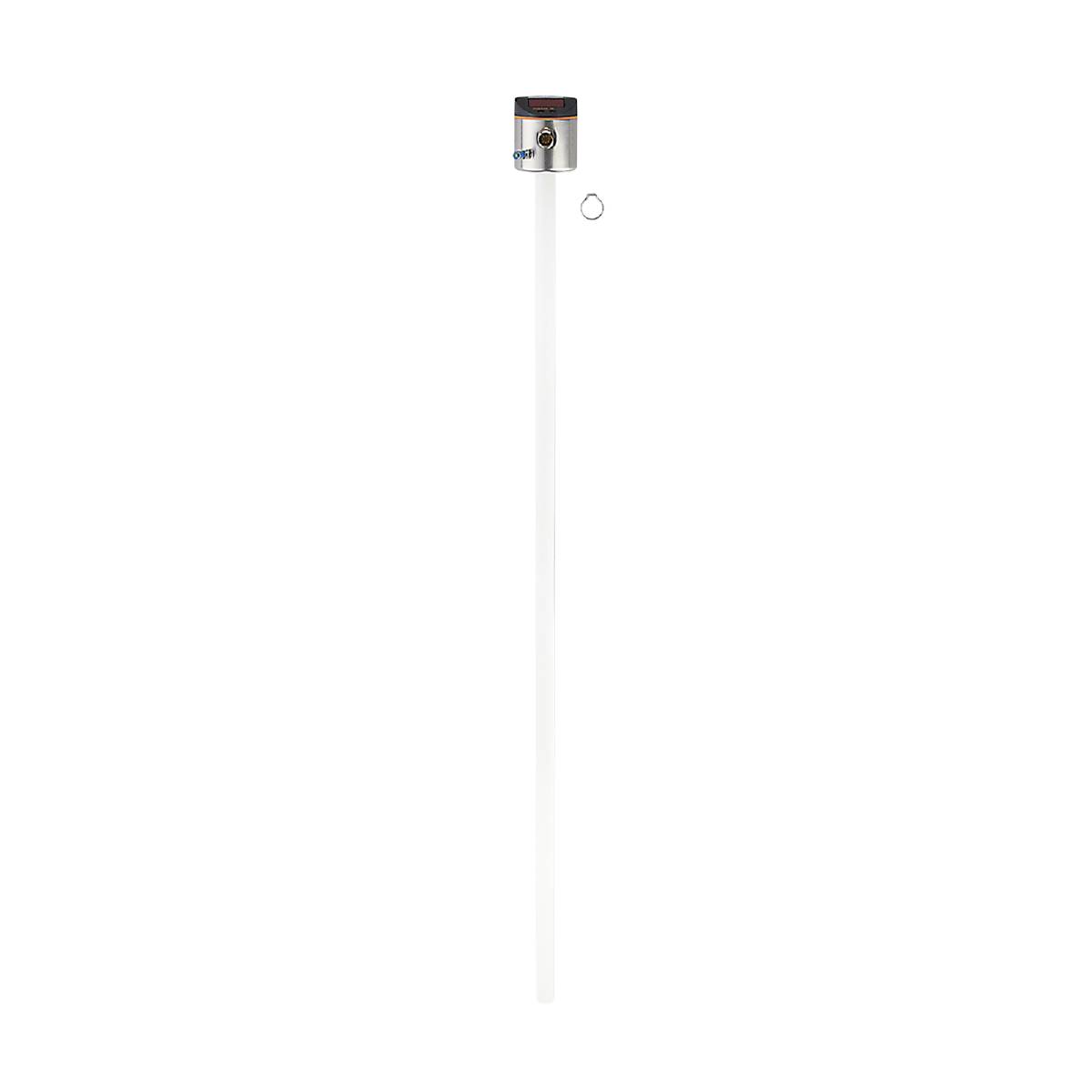

ifm Electronic Elektronisk niveausensor LK8124 LK8124 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636 m 1
Produkttype
Elektronisk niveausensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
0.636 m
Type
LK8124
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm LK8124 elektronisk niveausensor
- Til pålidelig niveauovervågning af tanke og beholdere
- Egnet til vand, olier og kølevæske
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 16
- Aktivt område A [mm]: 585
- Antal digitale udgange: 4
- Antal ind- og udgange: Antal digitale udgange: 4
- Display: Visningsenhed: 2 x LED, grøn (cm, inch); koblingstilstand: 4 x LED, gul (OUT4...OUT1); måleværdier: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk visning, 4-cifret
- IO-link revision: 1.1
- Måleprincip fyldstand: Kapacitiv
- SDCI-standard: IEC 61131-9
- Stavlængde L [mm]: 728
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Fabriksindstilling: Vandbaserede kølesmøremidler; vand; vandlignende medier
- Repeterbarhed: ± 2
- Opløsning [mm]: 10
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link
- Beholdertryk [bar]: 0,5; (ved montering med monteringstilbehør: E43001 - E43007, E43019)
- Beholdertryk [MPa]: 0,05; (ved montering med monteringstilbehør: E43001 - E43007, E43019)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant i mediet: > 2
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 4
- Vægt [g]: 549.400
- Hysterese op - indstillingsområde [mm]: 4
- Indstillingsområde [mm]: 10 i trin fra - indstillingsområde
- Inaktivt område I1 / I2 [mm]: 104 / 39
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- Maks. Hastighed for niveauændring [mm/s]: 300
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Vandbaserede kølesmøremidler; olier; oliebaserede medier; vand; vandlignende medier
- Mediumtemperatur - glidemiddel [°C]: 0...35; (med klimarør E43102: 35...55)
- Medietemperatur - Oel [°C]: 0...70
- Mediumtemperatur - vand [°C]: 0...35; (med klimarør E43102; 35...55)
- Korttidstemperatur – Oel [°C]: 0...90; (< 1 time)
- Målefejl: ± 5
- Min. Procescyklus [ms]: 3.2
- MTTF: 227
- Kan ikke anvendes til: Stærkt ledende medier; klæbrige medier; granulater; bulkgods; syrer lud; hygiejne- og galvaniseringsområde
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; kontaktlogik; SP/RP-position; match op; medieudvalg; offsetindstilling; koblings-/tilbagekoblingsforsinkelse
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Analoge procesdata: 2
- Procesdata binær: 4
- Referencepunkt op - indstillingsområde [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 50...580
- Koblingspunkt SP - indstillingsområde [mm]: 60...590
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0066 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 50
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med: PP
- Produkttype
Elektronisk niveausensor
- Type
LK8124
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Udgange
PNP
NPN
- Materiale
PP
- Kabinetmateriale
PBT
- Min. medietemperatur
0 °C
- Maks. medietemperatur
70 °C
- Driftstryk (max.)
0.5 bar
- Måleområde (min.)
0.05 m
- Måleområde (max.)
0.636 m
- måleområde
0.05 - 0.636 m
IP67
- Vægt
0.6043 kg
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- L
728 mm
- (Ø)
16 mm
- Dim.
(Ø x L) 16 mm x 728 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321510 ifm Electronic Elektronisk niveausensor LK8124 LK8124 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636 m 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321510 ifm Electronic Elektronisk niveausensor LK8124 LK8124 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636 m 1
Beskrivelse
Ifm LK8124 elektronisk niveausensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
