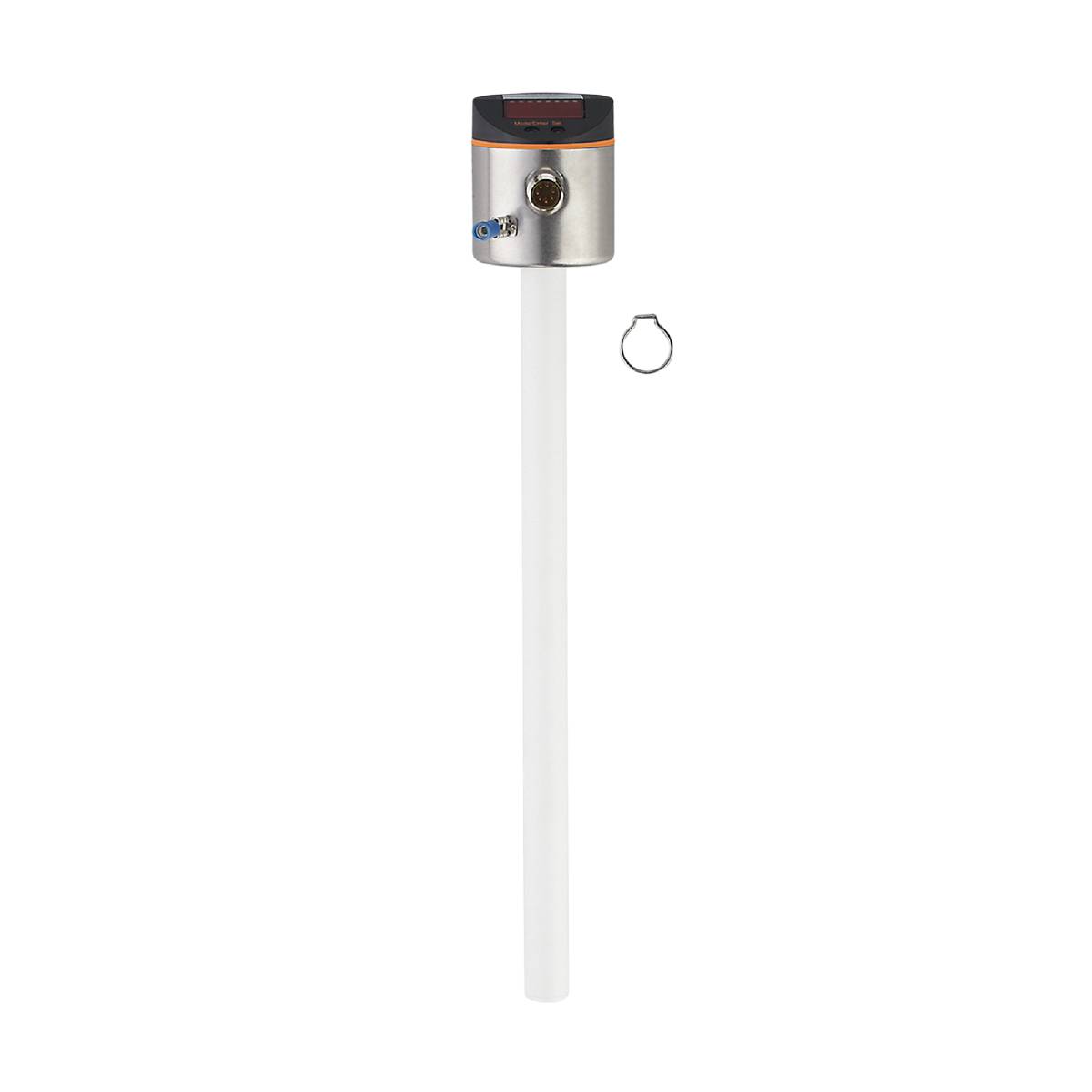

ifm Electronic Elektronisk niveausensor LK8122 LK8122 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.025 - 0.221 m
Produkttype
Elektronisk niveausensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
0.221 m
Type
LK8122
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm LK8122 elektronisk niveausensor
- Til pålidelig niveauovervågning af tanke og beholdere
- Egnet til vand, olier og kølevæske
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 16
- Aktivt område A [mm]: 195
- Antal digitale udgange: 4
- Antal ind- og udgange: Antal digitale udgange: 4
- Display: Visningsenhed: 2 x LED, grøn (cm, inch); koblingstilstand: 4 x LED, gul (OUT4...OUT1); måleværdier: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk visning, 4-cifret
- IO-link revision: 1.1
- Måleprincip fyldstand: Kapacitiv
- SDCI-standard: IEC 61131-9
- Stavlængde L [mm]: 264
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Fabriksindstilling: Vandbaserede kølesmøremidler; vand; vandlignende medier
- Repeterbarhed: ± 2
- Opløsning [mm]: 5
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link
- Beholdertryk [bar]: 0,5; (ved montering med monteringstilbehør: E43001 - E43007, E43019)
- Beholdertryk [MPa]: 5; (ved montering med monteringstilbehør: E43001 - E43007, E43019)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant i mediet: > 2
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 4
- Vægt [g]: 290.400
- Hysterese op - indstillingsområde [mm]: 2
- Indstillingsområde [mm]: 5 i trin fra - indstillingsområde
- Inaktivt område I1 / I2 [mm]: 53 / 16
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- Maks. Hastighed for niveauændring [mm/s]: 100
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Vandbaserede kølesmøremidler; olier; oliebaserede medier; vand; vandlignende medier
- Mediumtemperatur - glidemiddel [°C]: 0...35; (med klimarør E43100: 35...65)
- Medietemperatur - Oel [°C]: 0...70
- Mediumtemperatur - vand [°C]: 0...35; (med klimarør E43100: 35...65)
- Korttidstemperatur – Oel [°C]: 0...90; (< 1 time)
- Målefejl: ± 5
- Min. Procescyklus [ms]: 3.2
- MTTF: 227
- Kan ikke anvendes til: Stærkt ledende medier; klæbrige medier; granulater; bulkgods; syrer lud; fødevare- og galvaniseringsområder
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; kontaktlogik; SP/RP-position; match op; medieudvalg; offsetindstilling; koblings-/tilbagekoblingsforsinkelse
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Analoge procesdata: 2
- Procesdata binær: 4
- Referencepunkt op - indstillingsområde [mm]: 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 20...195
- Koblingspunkt SP - indstillingsområde [mm]: 25...200
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0066 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 50
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: PP
- Produkttype
Elektronisk niveausensor
- Type
LK8122
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Udgange
PNP
NPN
- Materiale
PP
- Kabinetmateriale
PBT
- Min. medietemperatur
0 °C
- Maks. medietemperatur
70 °C
- Driftstryk (max.)
0.5 bar
- Måleområde (min.)
0.025 m
- Måleområde (max.)
0.221 m
- måleområde
0.025 - 0.221 m
IP67
- Vægt
0.3194 kg
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- L
264 mm
- (Ø)
16 mm
- Dim.
(Ø x L) 16 mm x 264 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
