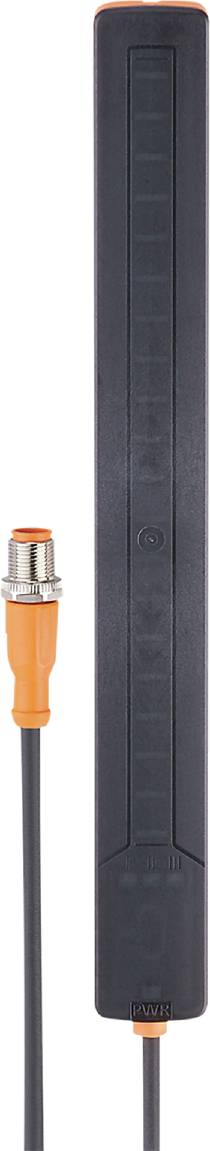

ifm Electronic Elektronisk niveausensor KQ1001 KQ1001 Driftsspænding (område): 10 - 30 V/DC 1 stk
Produkttype
Elektronisk niveausensor
Min. driftsspænding
10 V/DC
Driftsspænding maks.
30 V/DC
Type
KQ1001
Driftsspænding
10 - 30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm KQ1001 elektronisk niveausensor
- Kontinuerlig niveaumåling bag ikke-metalliske og ikke-ledende overflader
- Ingen indgreb i processen eller medium takket være berøringsfri registrering
- Tre grænsevagovervåger i én sensor
- Forbedring af kvaliteten gennem advarsel om ansvar
- Flere KQ10 forbindes med hinanden via IO-link
Tekniske specifikationer
- Mål [mm]: 250 x 28 x 16,7
- Antal digitale udgange: 3
- Antal ind- og udgange: Antal digitale udgange: 3
- Display: Drift: 1 x LED, grøn; koblingstilstand: 3 x LED, gul; funktion: 20 x LED, grøn
- Opløsning-procent-slutværdi: 1
- IO-link revision: 1.1
- Linearitetsafvigelse procent slutværdi: 1
- Måleprincip fyldstand: Kapacitiv
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -20...80
- Gentagelsesnøjagtighed procent slutværdi: 2
- Applikation: Kontinuerlig niveaumåling bag ikke-metalliske og ikke-ledende overflader
- Udførelse kortslutningsbeskyttelse: Taktet
- Påkrævet masterportklasse: A
- Driftsspænding [V]: 10...30 DC; (IO-link: 18...30 DC)
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Detektionsområde [mm]: 228
- Anvendelsessted: Din en 60654-1 anvendelsessted klasse B2
- Elektrisk udførelse: PNP/NPN; (kan indstilles)
- Vægt [g]: 377.500
- I trin på [%]: 1
- IO-link-funktioner (cyklisk): Monteringsretning; begrænsning af sensorelementer; følsomhed; minimal detektionstærskel; adfærd i tilfælde af fejl fejlforsinkelse; dæmpning; LED-tilstand; tænd-/sluk-tæller; driftstimetæller; skift cyklustæller; min./maks. Procesværdi; intern temperatur; min./maks. Intern temperatur; data om fyldningsdiagnose
- Kabel: Stik - kabel: 0,1 m, PUR
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...85
- Maks. Standby-tid [ms]: 1300
- Maks. Modstand kontaktudgang [Ω]: 8
- Medier: Tørt bulkgods; vandige opløsninger; olier
- Måleområde [mm] < : 200
- Min. Procescyklus [ms]: 9.6
- MTTF: 290.43
- Kan ikke anvendes til: Stærkt hæftende medier
- Offset-afvigelse 4
- Parametreringsmuligheder: Dæmpning; hysterese / vindue; fejlsignalering; diagnosefunktion; følsomhed; intern temperatur; måleområdebegrænsning; indstillelig koblingsforsinkelse; nulpunkts-kalibrering; monteringsretning; led'er kan slås fra
- Profiler: Digital Measuring Sensor Profile, Common Profile
- Procesdata analog: 1
- Procesdata binær: 3
- Reaktionstid [ms] 1300
- Tilbagekoblingspunkt RP [%]: 4...94
- Koblingspunkt SP [%]: 5...95
- Kapslingsklasse: IP 65.
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0063 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 50
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Produkttype
Elektronisk niveausensor
- Type
KQ1001
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Reaktionstid
1300 ms
- Udgange
PNP
NPN
- Materiale
PUR
- Kabinetmateriale
PBT
- Kabellængde
0.1 m
IP65
- Vægt
0.3775 kg
- Min. omgivelsestemperatur
-20 °C
- Maks. omgivelsestemperatur
80 °C
- L
250 mm
- Bredde
28 mm
- H
16.7 mm
- Dim.
(L x B x H) 250 x 28 x 16.7 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320551 ifm Electronic Elektronisk niveausensor KQ1001 KQ1001 Driftsspænding (område): 10 - 30 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320551 ifm Electronic Elektronisk niveausensor KQ1001 KQ1001 Driftsspænding (område): 10 - 30 V/DC 1 stk
Beskrivelse
Ifm KQ1001 elektronisk niveausensor
