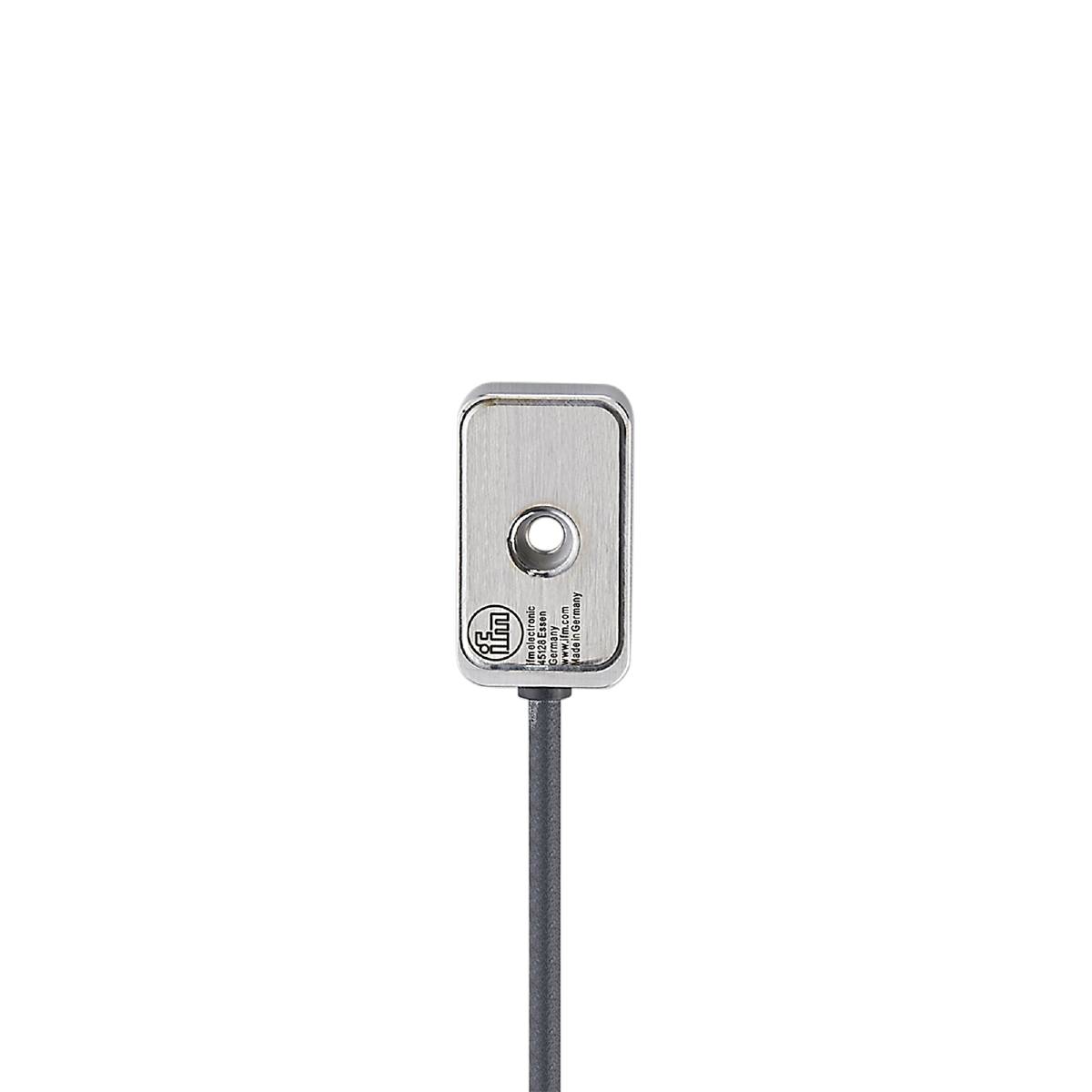

ifm Electronic Accelerationssensor VSM104 VSM104 IEPE Kabel, åben ende
Produkttype
Accelerationssensor
Udgange
Analog
Tilslutning
Kabel, åben ende
Beskyttelsestype
IP67
IP68
IP69K
Type
VSM104
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm VSM104 accelerationssensor
- Til pålidelig svingningsregistrering på 3 måleaksler (x, y og z) på maskiner og anlæg
- Til tilslutning til en diagnoseelektronik til svingningssensorer
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Kompakt og robust hus i rustfrit stål med høj mekanisk overbelastningssikring
- Kan anvendes universelt takket være IEPE-interface
Tekniske specifikationer
- Mål [mm]: 26,2 x 47,3 x 11,6
- Antal måleaksler: 3
- Linearitetsafvigelse procent-margin: 2
- Måleprincip diagnose: Kapacitiv
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; bøjningsradius ved fast installation: Min. 4 x kabeldiameter
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -30...85
- Tilspændingsmoment [Nm]: 3,5
- Særlige egenskaber: Afskærmet ledning, slæbekædeledelse
- Driftsstrøm [mA]: 4...6
- Batterispænding DC [V]: 11...16
- Frekvensområde [Hz]: 0...4500
- Nøjagtighed: 0...3 kHz: +/- 10 % 3...4,5 kHz: 3 dB
- Vægt [g]: 427.600
- Kabel: Kabel: 10 m, PUR, dia. 4,9 mm, afskærmet; maks. Ledningslængde: 250 m; skærm (på kabinettet); 5 x 0,14 mm²
- Opbevaringstemperatur [°C]: -30...100
- Maks. Dæmpning [%]: 5
- Måleområde svingning [g]: -40...40
- Målefølsomhed 100 mV/g.
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Monteringstype: Monteringsskrue
- MTTF: 529
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- Sensortype: Mikroelektromekanisk system (MEMS)
- Forpolingssikker: Ja
- Produkttype
Accelerationssensor
- Type
VSM104
- antal akser
3
- Udgange
Analog
- Målenøjagtighed ±
10 %
- Tilslutning
Kabel, åben ende
- Kabellængde
10 m
- Kabinetmateriale
Rustfrit stål
- Monteringsmåde
Skruefastgørelse
- Interfaces
IEPE
- Min. Temperatur
-30 °C
- Maks. temperatur
85 °C
IP67
IP68
IP69K
- L
47.3 mm
- Bredde
26.2 mm
- H
11.6 mm
- (Ø)
4.9 mm
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321673 ifm Electronic Accelerationssensor VSM104 VSM104 IEPE Kabel, åben ende
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321673 ifm Electronic Accelerationssensor VSM104 VSM104 IEPE Kabel, åben ende
Beskrivelse
Ifm VSM104 accelerationssensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
