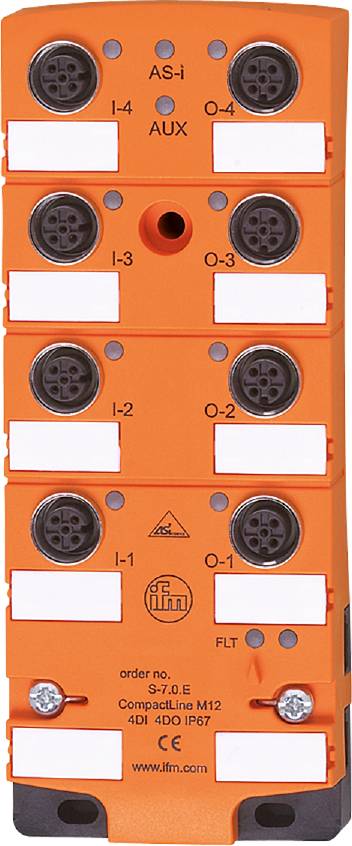

ifm Electronic AC2412 AC2412 I/O-modul Antal digitale udgange: 4 Antal digitale indgange: 4
Produkttype
I/O-modul
Type
AC2412
H
27 mm
L
152 mm
Bredde
60 mm
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Nem montering og ledningsføring
- Høj stød- og vibrationsstyrke gennem fuldstøbning
- Godt synlige, lysstærke LED'er til visning af drift, funktion og fejl
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Robuste M12-stikforbindelser til tilslutning af sensorer og aktuatorer
Tekniske specifikationer
- Mål [mm]: 152 x 60 x 27
- Strømforsyning til udgange: AUX
- Antal digitale udgange: 4
- Antal digitale indgange: 4
- Antal ind- og udgange: Antal digitale indgange: 4; antal digitale udgange: 4
- Visning: Koblingstilstand: LED, gul I1...I4, O1...O4; drift: LED, grøn AS-i, AUX; fejl: LED, rød
- Galvanisk afkoblet digital udgang: Ja
- Omgivende temperatur-1 [°C]: -25...80
- Applikation: Feltmontering
- As-i-adressering: IR-adressering mulig
- As-i E/A-konfiguration [hex]: 7
- As-i ID-kode [hex]: 0.E.
- As-i Master Master Profil: M2; M3; M4
- As-i-profil: S-7.0.E.
- As-i version: 2.11; 3.0
- As-i-certifikat: 46001
- Bestykning: PNP
- Driftsspænding [V]: 26,5...31,6 DC
- Indgangstilkobling digitale indgange: PNP; (type 2 iht. IEC 61131-2)
- Indgangsstrøm High [mA]: 6...10
- Indgangsstrøm Low [mA]: 0...2
- Indgangsstrømbegrænsning [mA]: 15
- Udvidet adresseringstilstand: nej
- Vægt [g]: 376.500
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -20...80
- Maks. Højde over havet [m]: 2000
- Maks. Strømforbrug fra AS-i [mA]: 250
- Maks. Strømforbrug fra ekstra strømforsyning [mA]: 4000; (AUX)
- maks. Strømbelastbarhed indgange i alt [mA]: 200
- Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
- Modultilslutning: Fladkabel
- Monteringstype: AS-i fladkabel kan kontaktes direkte
- MTTF: 193
- Lydtryksniveau High [V]: > 11
- Beskyttelsesklasse: IP 67; (ved brug af fladkabel E7400x / E7401x)
- Sensorforsyning af indgange: AS-i
- SPÆNDINGSOMRÅDE DC [V] 10...30; (AUX)
- Spændingsforsyning [V]: 20...30; (DC)
- Stikforbindelse: Indgange - pinlayout: 0017 - stikforbindelse: M12; kodning: A / udgange - pinlayout: 0017 - stikforbindelse: M12; kodning: A
- Strømbelastningsevne udgange i alt [A]: 4
- Samlet strømbelastning [A]: 4
- Strømbelastningsevne pr. udgang [mA]: 2000; (Brugskategori DC-13 (styring af el-magneter): 20 W (IEC 60947-5-1)
- Watchdog integreret: Ja
- Ekstra spændingsforsyning [V]: 10...30 DC; (AUX)
- Produkttype
I/O-modul
- Type
AC2412
- H
27 mm
- L
152 mm
- Bredde
60 mm
- Antal digitale indgange
4
- Antal digitale udgange
4
- Dim.
(L x B x H) 152 x 60 x 27 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC2412
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320731 ifm Electronic AC2412 AC2412 I/O-modul Antal digitale udgange: 4 Antal digitale indgange: 4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320731 ifm Electronic AC2412 AC2412 I/O-modul Antal digitale udgange: 4 Antal digitale indgange: 4
Beskrivelse
Ifm AC2412 AS-i indgangs-/udgangsmodul
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
