Name: HTB UCFL 202 Flangeleje Gråt støbejern Borings-diameter 15 mm Hulafstand 90 mm
Brand: HTB
SKU: 197008
Availability: InStock

Et lagerkabinettet med integreret kugleleje, typisk brugt til montering på maskiner eller andre konstruktioner.

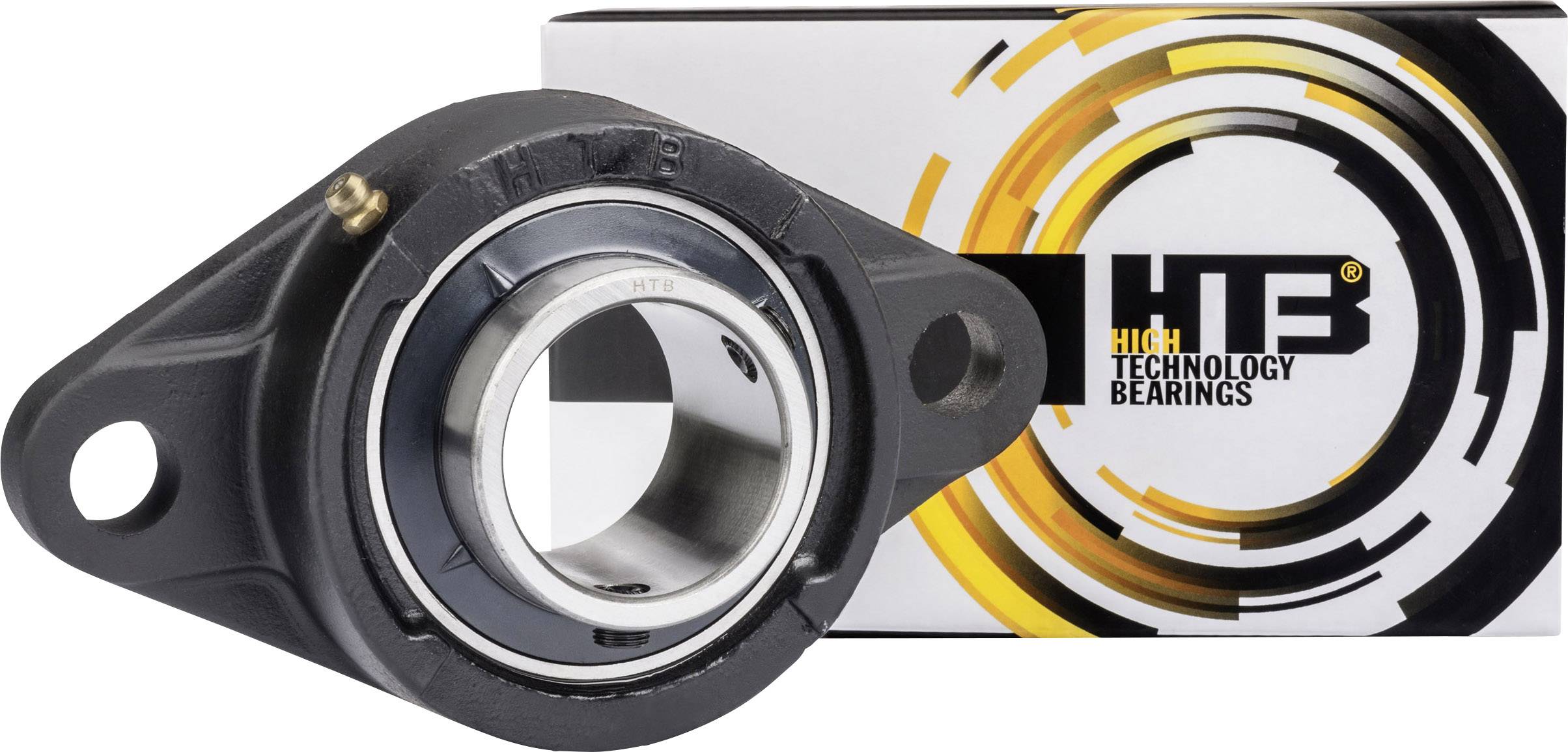

To-huls flangelejer med et leje og emballagen fra mærket 'HTB - High Technology Bearings' i baggrunden.

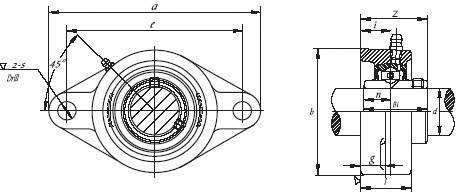

Teknisk tegning af et lejerbeslag. Øverst til venstre: Målelinjer; til højre: tværsnitsvisning med dimensioner.

1/3

Lignende billede

Produkttype

Flangeleje

Borings-dia.

15 mm

Kabinetmateriale

Gråt støbejern

Type

UCFL 202

Dim.

(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

6 stk.

Antal

stk.

Total (99,00 kr. / stk.r)

99,00 kr.

inkl. moms

Kun 6 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Type: UCFL 202

Produkttype: Flangeleje

Borings-dia.: 15 mm

Kabinetmateriale: Gråt støbejern

Dim.: (A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Vægt: 0.48 kg

Specifikationer: med flange

Hulafstand: 90 mm

Målangivelser: (A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Bredde: 60 mm

Regnskabsmæssig Nummer dyn. radial: 10100 N

Regnskabsmæssig Nummer stat. radial: 6300 N

Dokumenter og downloads

Datablad

Datablad 197008 HTB UCFL 202 Flangeleje Gråt støbejern Borings-diameter 15 mm Hulafstand 90 mm

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 197008 HTB UCFL 202 Flangeleje Gråt støbejern Borings-diameter 15 mm Hulafstand 90 mm

Beskrivelse

Til enkle lejeenheder som f.eks. i landbrugsmaskiner, transportanlæg, entreprenørmaskiner. UCFL-enheden består af et tætnet leje og et flangelejehus af gråt støbejern. Akselfastgørelsen udføres ved hjælp af en låseskrue på den indvendige ring. På grund af lejets kugleformede udvendige flade kan fejl i akslens flugtning udlignes.

Tip

Kabinetenheder har lagerindsatser med sfærisk (ballet) udvendig ring. Kabinetsædet er hulkugleled. Derfor flugter kabinetenheder, vinkelfejl udlignes.

Lejeindsatsen kan flugte op til ca. 4°- 6° i kabinettet.

Kabinettets lejer sætter sig selv korrekt ved montering af begge akselender. Derfor er det heller ikke nødvendigt, at enhederne er nøjagtigt udformet i leveringstilstand.

Beskrivelse

Tip

Kabinetenheder har lagerindsatser med sfærisk (ballet) udvendig ring. Kabinetsædet er hulkugleled. Derfor flugter kabinetenheder, vinkelfejl udlignes.

Lejeindsatsen kan flugte op til ca. 4°- 6° i kabinettet.

Kabinettets lejer sætter sig selv korrekt ved montering af begge akselender. Derfor er det heller ikke nødvendigt, at enhederne er nøjagtigt udformet i leveringstilstand.
