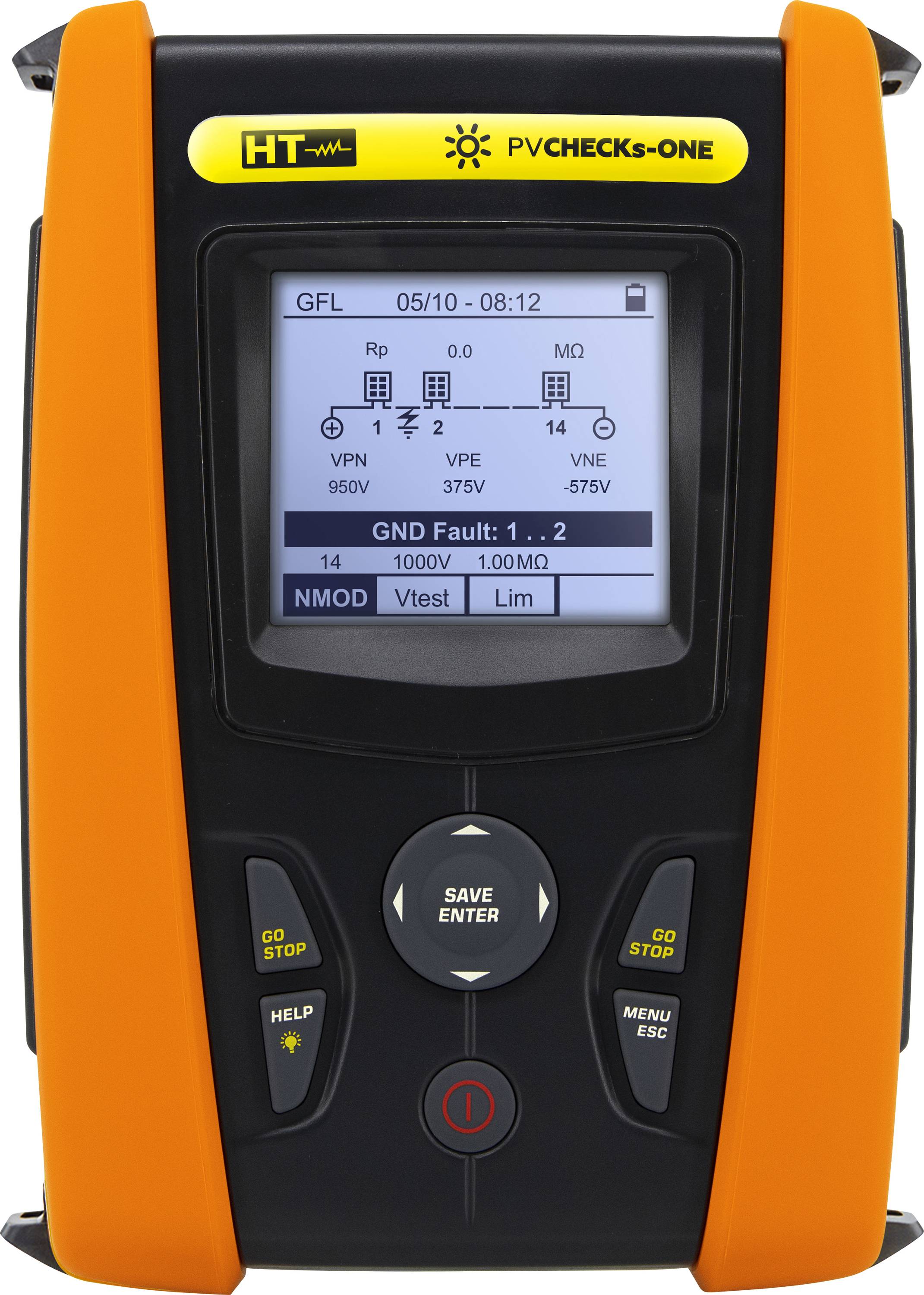

HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibreret (ISO)
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- REFERENCETEMPERATUR: 23 °C ± 5 °C (73 °F ± 41 °F)
- Driftstemperatur: -10°C til 50°C (14°F til 122 °F)
- Luftfugtighed ved drift <: 80 % RF (Ikke-kondenserende)
- Opbevaringstemperatur: -10°C til 60°C (14°F til 140°F)
- Luftfugtighed ved opbevaring <80 % RF (Ikke-kondenserende)
- Maks. højde: 2000 m (6562 ft)
- Produkttype
PV-analysator
ISO
- Målekategori
CAT III 1000 V
- Dim.
(L x B x H) 235 x 165 x 75 mm
- Vægt
1.2 kg
IP40
- Måleområde (VDE)
Isolationsmodstand
Beskyttelsesledermodstand
Spænding
Strøm
Temperatur
Frekvens
Modstand
- DIN-Norm
DIN VDE 0126
- Visningsmåde
Digital (LCD)
- nøjagtighed
5 °C
- Bredde
165 mm
- H
75 mm
- L
235 mm
- Testprocedure
Automatisk
- Hukommelse (pladser)
999
- Hukommelse
Ja
- Type
PV-CHECKs One Photovoltaik-Installationstester
- Specifikationer
PV-anlægstest
Dokumenter og downloads
Datablad
Datablad 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibreret (ISO)
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibreret (ISO)
Information
Information 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analysator Kalibreret (ISO)
Beskrivelse
PV-checks One er en installationstester til fotovoltaiske anlæg, der kan anvendes i 1000 volt-niveauet op til en kortslutningsstrøm på 30 A DC og med den unikke isolationsmåling også sætter nye standarder på anlæg med optimering eller mikroomformere!
PV-checks One er den komplette løsning til overholdelse af IEC 62446-1-standarder (din VDE 0126-23, del 1 og del 2 ) til fejlfinding, vedligeholdelse og aftagelse af et PV-anlæg.
PV-checks One udfører alle nødvendige test til ibrugtagning af et PV-anlæg i automatisk rækkefølge i henhold til IEC 62446-1, både på enkeltsidede og bifaziale PV-moduler.
GO-STOP-TAST
Med et enkelt tryk på Go-stop-tasten gennemføres følgende målinger efter hinanden:
• Polaritetstest
• Gennemløbet af potentialeudligningslederen
• Beregning af isolationsmodstande Riso (også ved eksisterende optimeringer)
• Beregning af tomgangsspænding VOC op til 1000 V DC
• Beregning af kortslutningsstrømmen ISC op til 30 A DC
I henhold til en 62446-1 sammenligner PV-checks One den netop målte ring med de tidligere målte strings for at vurdere spændings- og strømforskelle, der ligger uden for de angivne tolerancer.
Ved måling af sollys (valgfrit Referencecelle påkrævet) og PV-modultemperatur (valgfri temperaturføler nødvendig) med den eksterne datalogger SOLAR 03 kan PV-checks One de målte værdier af VOC-OPC og ISC-OPC på STC (standardtestbetingelser: 1000 W/m², 25° C, 1,5) for derefter at sammenligne disse med de nominelle værdier fra fabrikantens moduldatablade.
Efter hver måling viser PV-checks One resultatet af målingen i displayet, med tilsvarende vurdering (OK/ikke OK).
SPECIALFUNKTION GFL
Lokalisering af isoleringsfejl på en PV-String (ground-fault-location)
Ud over anvendelsesområdet ved Mircovekselrettere og optimeringer , udmærker PV-checks One sig ved GFL-funktionen til fejlfinding af isolationsfejl. Ved hjælp af Ground fault Locator (GFL) funktionen kan isoleringsfejl ikke kun principielt konstateres, men også lokaliseres præcist. PV-checks One viser den formodede position af en fejl i en strings på displayet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
PV-checks One er den komplette løsning til overholdelse af IEC 62446-1-standarder (din VDE 0126-23, del 1 og del 2 ) til fejlfinding, vedligeholdelse og aftagelse af et PV-anlæg.
PV-checks One udfører alle nødvendige test til ibrugtagning af et PV-anlæg i automatisk rækkefølge i henhold til IEC 62446-1, både på enkeltsidede og bifaziale PV-moduler.
GO-STOP-TAST
Med et enkelt tryk på Go-stop-tasten gennemføres følgende målinger efter hinanden:
• Polaritetstest
• Gennemløbet af potentialeudligningslederen
• Beregning af isolationsmodstande Riso (også ved eksisterende optimeringer)
• Beregning af tomgangsspænding VOC op til 1000 V DC
• Beregning af kortslutningsstrømmen ISC op til 30 A DC
I henhold til en 62446-1 sammenligner PV-checks One den netop målte ring med de tidligere målte strings for at vurdere spændings- og strømforskelle, der ligger uden for de angivne tolerancer.
Ved måling af sollys (valgfrit Referencecelle påkrævet) og PV-modultemperatur (valgfri temperaturføler nødvendig) med den eksterne datalogger SOLAR 03 kan PV-checks One de målte værdier af VOC-OPC og ISC-OPC på STC (standardtestbetingelser: 1000 W/m², 25° C, 1,5) for derefter at sammenligne disse med de nominelle værdier fra fabrikantens moduldatablade.
Efter hver måling viser PV-checks One resultatet af målingen i displayet, med tilsvarende vurdering (OK/ikke OK).
SPECIALFUNKTION GFL
Lokalisering af isoleringsfejl på en PV-String (ground-fault-location)
Ud over anvendelsesområdet ved Mircovekselrettere og optimeringer , udmærker PV-checks One sig ved GFL-funktionen til fejlfinding af isolationsfejl. Ved hjælp af Ground fault Locator (GFL) funktionen kan isoleringsfejl ikke kun principielt konstateres, men også lokaliseres præcist. PV-checks One viser den formodede position af en fejl i en strings på displayet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
