Name: HARTING 24144080001 24 14 408 0001 Industrial Ethernet Switch 1000 MBit/s
Brand: HARTING
SKU: 3000756

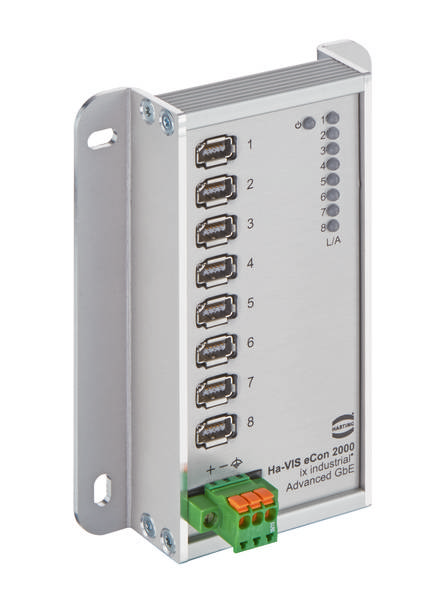

Metalskab med otte USB-porte på forsiden, LED-indikatorer til højre, lille grøn tilslutning forneden.

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Serie: Ha-Vis ECON 2000
Komponenter: Industrial Ethernet-switche
Tilslutningstype: indstiks- og skruebar push-in kontakt til forsyningsspændingen
Antal kontakter: 3
Standarder: EN 61000-6-1 EMC-interferensimmunitet;en 61000-6-2 EMC-interferensimmunitet;en 55024 EMV-stabilitet;en 61000-4-2 elektrostatisk afladning (ESD);en 61000-4-3 elektromagnetisk felt;en 61000-4-4 hurtige transiente udfald (burst);en 61000-4-6 ledningsførte støjstørrelser;en 61000-6-4 støjudsendelse;en 55032 støjudsendelse;FCC 47 FCR 15;IEC 60721-3-3;IEC 60068;IEC 2-6-60068 61076;IEC 2-27 3-124;IEEE-802.3-
Nettovægt: 181 g
Betegnelse: Advanced
Datarate: And 10 Mbit/s; and 100 Mbit/s; and 1.000 Mbit/s
Anvendelsesområde: Indendørs anvendelse
Ledertværsnit: AWG 30... AWG 14
Beskrivelse: uden management
Opbevaringstemperatur: -40... +85 °C
Relativ luftfugtighed 0... 95 % ikke kondenserende (drift);0... 95 % ikke-kondenserende (opbevaring/transport)
Beskyttelsesklasse iht. IEC 60529: IP30 i tilsluttet tilstand
Profinet: Ja
Godkendelser: DNV GL under forberedelse;E1 under forberedelse
Materiale, kabinet: Aluminium (eloxeret)
Fastgørelse: Flad vægmontering
Driftstemperatur: -40... +70 °C
Tilladt spænding: 9... 60 V DC
Ethernet-Type: Full Gigabit Ethernet
Samlet antal porte: 8
Switch-teknologi: Store and Forward
Frame-størrelse: 10 kB
MAC-tabelstørrelse 8k poster
Pakkebufferstørrelse: 4 megabit
Non blocking: Ja
Quality of Service: Ja
Flow control: Fra
Varselskontakt: nej
PoE-funktionalitet: nej
MÆRKESPÆNDING 24 V DC;48 V DC
Overspændingsbeskyttelse: Ja
Driftsstrøm: OF190 mA @ 24 V DC;OVer 100mA @ 48 V DC
Forsyningsstrømkreds: SELV (Circuit Breaker 10 A)
EFFEKTFORBRUG: OO.4.6 W @ 24 V DC;O.4,8 W @ 48 V DC
Pinout: + / - / FE
Beskyttelse mod forkert polaritet: Ja
Lufttryk: ≥795 hPa ≈ 2000 m.
OVERFØRSELSSTANDARD: 10BASE-T;100BASE-TX;1000BASE-T.
Auto-Negotiation: Ja
Auto-polaritet: Ja
Auto-MDI(X): Ja
Overførselsfysik: Twisted Pair kat. 5
Transmissionslængde: 100 m
Længde: 24 mm
Bredde: 80,4 mm
Højde: 113 mm
Frame-understøttelse: Ja
TILKOBLINGSSTRØM: MEGET 1,2 A @ 24 V DC;MEGET 2,7 A @ 48 V DC
Overstrømssikring: 4x 4A på indgangen
MAC–adressefilter: LLDP og PROFINET PTCP Delay (01-80-C0-00-00-0E) blokeret
10/100/1000 Mbit/s (ix Industrial®-porte): 8

Produkttype: Industrial Ethernet Switch

LAN-overførselshastighed: 1000 MBit/s

Overførselshastighed: 1000 MBit/s

Grundfunktionalitet: Unmanaged switch

Ethernet porte: 8

Antal 100 M/1G/10G-porte: 8 x

Antal 10/100 MBit/s porte: 8 x

10/100/1000 MBit/s porte: 8 x

Auto-uplink på hver port: Ja

Jumbo Frames: Ja

MAC-adresser: 8000

Vægt: 181 g

Bredde: 80.4 mm

H: 113 mm

D: 24 mm

Type: 24 14 408 0001

Interfaces: RJ45

: IP30

Driftsspænding: 24 V/DC
48 V/DC

Maks. omgivelsestemperatur: 70 °C

Min. omgivelsestemperatur: -40 °C

: Other

: 80.4

: 113 mm

: 24 mm

: TRUE

: TRUE

: FALSE

: FALSE

: IP30

: 8

Dokumenter og downloads

Datablad

Datablad 3000756 HARTING 24144080001 24 14 408 0001 Industrial Ethernet Switch 1000 MBit/s

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3000756 HARTING 24144080001 24 14 408 0001 Industrial Ethernet Switch 1000 MBit/s

Beskrivelse

Industrial Ethernet Switch, unmanaged, Full Gigabit Ethernet, nominel spænding 24, 48, samlet antal porte: 8

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
