Name: HARTING 20772083009 20 77 208 3009 Industrial Ethernet Switch 100 MBit/s PoE-funktion
Brand: HARTING
SKU: 3000651

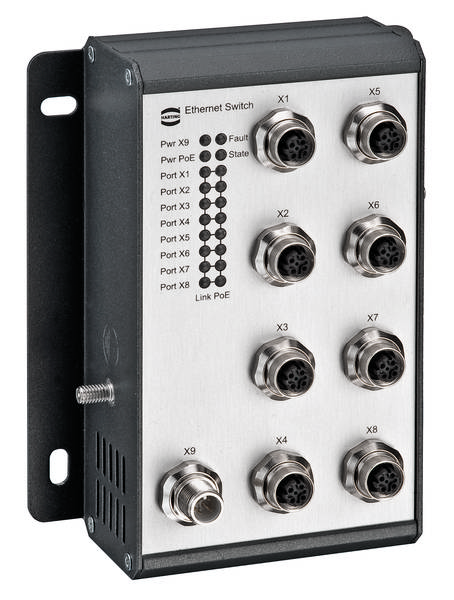

Industriel Ethernet-switch med 9 porte, robust design til barske miljøer.

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Serie: Ha-Vis ECON 4000
Komponenter: Industrial Ethernet-switche
Forbindelsestype: M12 A-kodning
Antal kontakter: 4
Standarder: EN 55022 radiostøeregenskaber;en 61000-4-2 elektrostatisk afladning (ESD);en 61000-4-3 elektromagnetisk felt;en 61000-4-4 hurtige transiente udfald (burst);en 61000-4-5 overspænding (surge);en 61000-4-6 ledningsførte støjstørrelser;en 61000-6-4 støjudsendelse;IEC 60068-2-6 sving (sinusformet)
Nettovægt: 850 g
Datarate: And 10 Mbit/s; and 100 Mbit/s
Beskrivelse: uden management
Opbevaringstemperatur: -40... +85 °C
Relativ luftfugtighed 10... 95 % ikke kondenserende (drift);10... 95 % ikke-kondenserende (opbevaring/transport)
Beskyttelsesklasse iht. IEC 60529: IP30 i tilsluttet tilstand
Materiale hus: Aluminium (eloxeret);stålplade (pulverbelagt)
Fastgørelse: Flad vægmontering
Driftstemperatur: -40... +70 °C
MTBF: ≈ 1544.000 timer
Tilladt spænding: 44... 55 V DC
Ethernet-Type: Fast Ethernet
Samlet antal porte: 8
Switch-teknologi: Store and Forward
Frame-størrelse: 1,632 kB
MAC-tabelstørrelse 8k poster
Pakkebufferstørrelse: 1 megabit
Non blocking: Ja
Quality of Service: Ja
Flow control: Fra
Varselskontakt: nej
PoE-funktionalitet: Ja
Lakeret printplade: Ja
Mærkespænding: 48 V DC
Overspændingsbeskyttelse: Ja
Driftsstrøm: Nominel 3.000 mA @ 48 V DC
Forsyningsstrømkreds: SELV (Circuit Breaker 10 A)
Pinout: Alternativ A, MDI-X (1/2 : V-, 3/6 : V+)
Beskyttelse mod forkert polaritet: Ja
Lufttryk: ≥795 hPa ≈ 2000 m.
10/100 Mbit/s (M12D-porte): 8
OVERFØRSELSSTANDARD: 10BASE-T;100 BASE-TX
Auto-Negotiation: Ja
Auto-polaritet: Ja
Auto-MDI(X): Ja
Overførselsfysik: Twisted Pair kat. 5
Transmissionslængde: 100 m
Længde: 50 mm
Bredde: 130 mm
Højde: 166 mm
Ethernet-porte PoE 8
PoE-type: PSE
Understøttet PoE-tilstand: Alt. A
IEEE Standards: IEEE 802.3af
FORSYNINGSSPÆNDING PSE 48 V DC
Udgangseffekt PSE i alt: ≤ 61,6 W.
Udgangseffekt PSE pr. port: ≤ 16,8 W.
Strøm pr. port: ≤ 350 mA
Understøttede kabler: Se IEEE 802.3at, afsnit 33.1.4

Produkttype: Industrial Ethernet Switch

LAN-overførselshastighed: 100 MBit/s

Overførselshastighed: 100 MBit/s

Grundfunktionalitet: Unmanaged switch

Ethernet porte: 8

IEEE 802.3af PoE: 8

Antal 10/100 MBit/s porte: 8 x

10/100/1000 MBit/s porte: 8 x

Router-specifikationer: PoE-funktion

MAC-adresser: 8000

Vægt: 850 g

Bredde: 130 mm

H: 166 mm

D: 50 mm

Type: 20 77 208 3009

Interfaces: LAN (10/100 MBit/s)

: IP30

Driftsspænding: 48 V/DC

Maks. omgivelsestemperatur: +70 °C

Min. omgivelsestemperatur: -40 °C

: DIN rail (top hat rail)

: TRUE

: TRUE

: FALSE

: FALSE

: IP30

Dokumenter og downloads

Datablad

Datablad 3000651 HARTING 20772083009 20 77 208 3009 Industrial Ethernet Switch 100 MBit/s PoE-funktion

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3000651 HARTING 20772083009 20 77 208 3009 Industrial Ethernet Switch 100 MBit/s PoE-funktion

Beskrivelse

Industrial Ethernet Switch, unmanaged, fast Ethernet, nominel spænding: 24, 48, samlet antal porte: 8, driftstemperatur: -40... +70 °C

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
