Glen Dimplex M99032 M99032 Rørbyggegruppe
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Materiale kappe: Plast
- Materiale armaturer: Messing
- Materiale rørføring: Messing
- Primær tilslutning: Indvendigt gevind (metrisk)
- Nominel diameter primær: 1 tommer (25)
- Sekundær tilslutning: Indvendigt gevind (metrisk)
- Nominel diameter sekundær: 1 1/2 tommer (40)
- Pumpetilslutning: Indvendigt gevind (metrisk)
- Størrelse pumpetilslutning 1 1/2 tommer (40)
- Maks. Driftstryk 6 bar
- Mediumtemperatur: 7 °C.
- Visningsområde termometer: 0..90 °C.
- Egnet til køling: Ja
- Egnet til opvarmning: Ja
- Egnet til glykol: Ja
- Egnet til ethanol: Ja
- Udførelse: Blandet varmeanlæg
- Med adapter til varmetæller: nej
- Med varmemåler: nej
- Indbygget cirkulationspumpe: nej
- Højeffektiv pumpe (svarende til EC 547/2012 og EC 641/2009): nej
- Pumpens monteringslængde: 180 mm
- Med manometer: nej
- Med reguleringsventil: nej
- Med spærreventil: Ja
- Med sikkerhedsventil: nej
- Med termometer: Ja
- Aftapningshane: nej
- Med blandingsmotor: Ja
- Egnet til servomotorer: Ja
- Med trevejsventil: Ja
- Med pumpekuglehane: Ja
- Med tilslutning temperaturføler: Ja
- Med tilslutning udvidelsesbeholder: nej
- Med automatisk udluftning: nej
- Vægopstilling: Ja
- Med fastgørelsesbøjle til væggen: Ja
- Med fødder: nej
- Med differencetrykregulering: nej
- Flowretning: venstre
- Med varmeisolering: Ja
- Varmekredsregulator, kan udvides: nej
- Fordelerbjælker kan udvides: Ja
- Kan udvides med varmeoverfører: nej
- Bredde: 250 mm
- Højde: 420 mm
- Dybde: 250 mm
- Produkttype
Rørbyggegruppe
- Dim.
(B x H x T) 250.00 x 420.00 x 250.00 mm
- H
420.00 mm
- D
250.00 mm
- Bredde
250.00 mm
- Variant
Blandet varmekreds
- Maks. temperatur
95 °C
- Min. Temperatur
7 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3148445 Glen Dimplex M99032 M99032 Rørbyggegruppe
Beskrivelse

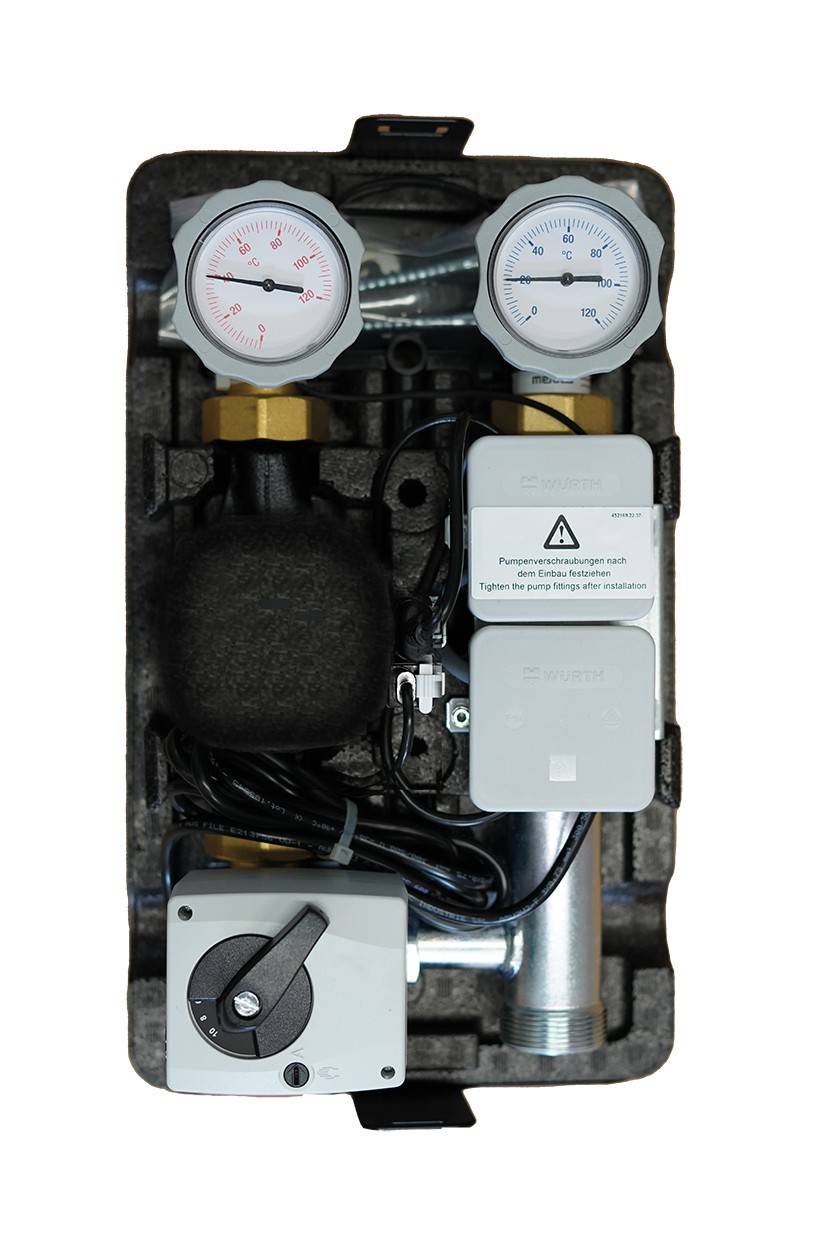

Tilslutningsklar sammensat enhed bestående af blandet varmecirkning DN 25 til opvarmning og køling (aktiv, stille køling). Kan anvendes til en vandgennemstrømning på op til maks. 2,5 m³/h, port varmekreds (1"
IG), varmeproducentkreds (G 1 1/2"
IG). Består af to kuglehanker med kontraventil og integrerede termometre til for- og varmeskutter, pumpekuglehaner, 3-vejs mixer med servomotor (140 s driftstid, tilslutningsspænding ~230 V, beskyttelsesklasse IP 40), pålægningsføler NTC 10, isoleret rørføring og en isoleringsskål med hvid blænde. Leveres inkl. færdigt fortrådet mixer og føler til direkte tilslutning til varmepumpemanager. Elektrisk tilslutning af pumpen, klar til brug - pumpe medfølger ikke i modulgruppen (forbrugspumpen M 13, der er indbygget fra fabrikken i den indvendige enhed af varmepumpen, skal monteres i varmekredsløbet MHMC 25Flex.) Afstandsstykke 180 mm til indbygning i den indendørs enhed medfølger.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
