Name: Fotovoltaik stikforbindelse 1409211 PRC 5-FT25-MC2,5-150 Sort, Blå , Grå, Brun, Grøn, Gul Phoenix Contact Indhold: 10 st
Brand: Phoenix Contact
SKU: 2209169
Availability: SoldOut

En sort, rund, multipolær stikforbindelse med fem stikpladser, forbundet med et kabelstativ med farvekodede kabler.

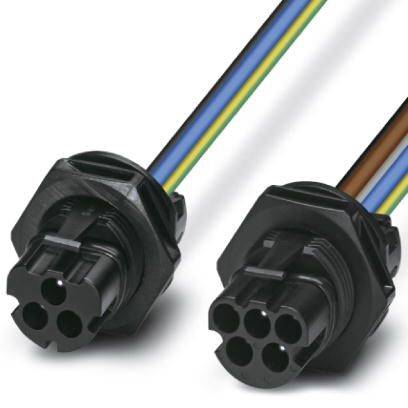

To stk. sorte runde stikforbindelser med farvede kabler. Til venstre ses gul-grønne-blå kabler og til højre brune-sorte-blå kabler.

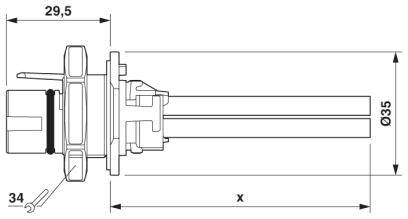

Teknisk tegning af en mekanisk komponent med mål: Længde 29,5 og diameter 35. Detaljeret visning med betegnelse 34.

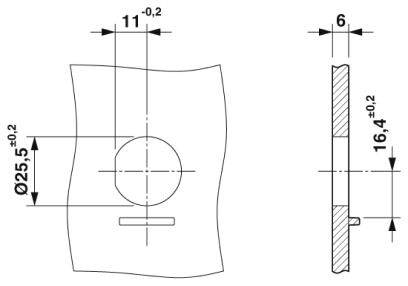

Teknisk tegning af en del med præcise mål: Diameter 25,5 ±0,2 mm, højde 16,4 ±0,2 mm, afstande 11 ±0,2 mm og 6 mm.

Skema over en ladestik til elbiler med fem runde kontakter og to rektangulære poler, mærket med 'A' og 'D'.

1/5

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Total (1.190,00 kr. / stk.r)

1.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Materiale kontaktholder PPE
Materiale pakning: EPDM
Materiale O-ring: Silikone
Materiale forskruning: PPE
Låsetype: Låselås
Stikcyklusser: 100
Udtrækskraft: 175 N ± 50 N.
Stikkraft 40 N ±10 N.
Tilspændingsmoment 2.5 Nm ±0.1 Nm (tilspændingsmoment møtrik)
Nøglestørrelse omløbermøtrik: 32 mm
Lederdiameter inkl. isolering: 3.65 mm ±0.15 mm

Type: PRC 5-FT25-MC2,5-150

Produkttype: Rundstikforbinder

Samlet poltal: 5

: IP66
IP68
IP69K
IP65

Tilslutning: Krympe

Nominel spænding: 690 V/AC

Producentfarve: Sort
Blå
Grå
Brun
Grøn
Gul

Tilslutningstværsnit: 2,5 mm²

Beregnet spænding: 690 V

Målestrøm: 24 A

Chassismateriale: PPE

Produc.-delnr.: 1409211

Indhold: 10 stk

Kontaktmateriale: Cu-legering, forgyldt

Poltal: 5

Bredde: 35 mm

H: 35 mm

L: 29.5 mm

Konstruktion: Stiftkontakt

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209169 Fotovoltaik stikforbindelse 1409211 PRC 5-FT25-MC2,5-150 Sort, Blå , Grå, Brun, Grøn, Gul Phoenix Contact Indhold: 10 st

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209169 Fotovoltaik stikforbindelse 1409211 PRC 5-FT25-MC2,5-150 Sort, Blå , Grå, Brun, Grøn, Gul Phoenix Contact Indhold: 10 st

Beskrivelse

Rundstikforbindelse (på apparatsiden), apparatstikforbinder bagvæggen, materiale kabinet: PPE, farve: Sort, polantal: 5, ledertværsnit maks.: 2,5 mm², mærkespænding: 690 V AC, mærkestrøm: 24 A, tilslutning: Crimptilslutning, kontaktart: Stift, kabellængde: 150

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
