Name: FESTO Vakuumsugedyse VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, Lyddæmper Nominel dimension 3 mm Kabinetmateriale POM Forsegli
Brand: FESTO
SKU: 2204225
Availability: BackOrder

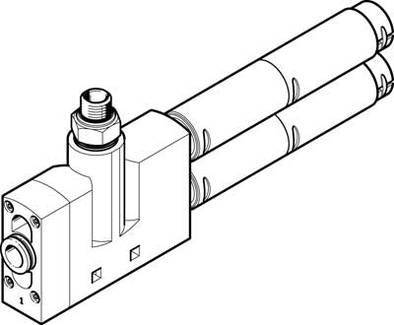

Teknisk tegning af et hydraulikventil med to cylindriske tilslutninger. Forfra viser tegningen montage- og tilslutningsdetaljer.

Lignende billede

Levering tirs. 20. okt.

Antal

stk.

Total (1.432,00 kr. / stk.r)

1.432,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Trykluft-ventiler

Tekniske specifikationer

Type lyddæmper: Åben
fastgørelsesmåde: Med gennemgangsboring
med tilbehør
beluftningstid ved nominelt driftstryk 0,1 s
driftstryk: 1... 8 bar
driftstryk for maks. sugestrøm: 3 bar
driftstryk for maks. vakuum: 3,7 bar
driftmedium: Trykluft i henhold til ISO 8573-1:2010 [7:4:4]
indbygningsposition: Vilkårlig
ejektorstrøm: Høj vakuum
standard
henvisning til drifts- og styremedium: Olieret drift ikke
integreret funktion lyddæmper: Åben
konstruktion: T-form
rustbestandighedsklasse KBK: 1 - lav korrosionsbestandighedskarakteristik
maks. Tilspændingsmoment: 0,8 Nm
maks. Sugevolumenstrøm mod atmosfære: 186 l/min.
maks. Vakuum: 0.93
medietemperatur: 0... 60 °C
nominelt driftstryk: 6 bar
nominel bredde Lavaldyse: 3 mm
pneumatisk tilslutning 1: QS-10
pneumatisk tilslutning 3: Lyddæmper åben
produktvægt: 189 g
mål: 24 mm
lydtryk med nominelt driftstryk: 78 dB(A)
omgivelsestemperatur 0... 60 °C
vakuumtilslutning: G1/4
materiale tilslutningsgevind: Aluminium-smedejern
materiale pakninger: NBR
materiale fangstdyse: POM
materiale kabinet: POM-forstærket
materiale lyddæmper: Trykstøbt aluminium
POM
PU-skum
materiale stråledyse: Aluminium-smedejern
materiale forskruning: Messing
forniklet
materialesætning: Kobber- og PTFE-fri
LABS-stoffer indeholder
RoHS-konform

Driftsmedie: Trykluft

Produkttype: Vakuumsugedyse

Kabinetmateriale: POM

Tilslutning: QS-10
Lyddæmper

Driftstryk (max.): 8 bar

Driftstemperatur: 0 °C (min)

Min. driftstemperatur: 0 °C

Variant: Korrosionsbestandighedsklasse KBK: 1 - lav korrosionsbelastning

Produc.-delnr.: 526146

Driftstryk (min.): 1 bar

Forseglingsmateriale: NBR

Vægt: 189 g

Medietemperatur område: 0 til 60 °C

Maks. medietemperatur: 60 °C

Min. medietemperatur: 0 °C

Medium: Trykluft

Nominel dimension: 3 mm

Maks. omgivelsestemperatur: +60 °C

Min. omgivelsestemperatur: 0 °C

UKCA: Ikke relevant

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2204225 FESTO Vakuumsugedyse VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, Lyddæmper Nominel dimension 3 mm Kabinetmateriale POM Forsegli

Tip

Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
