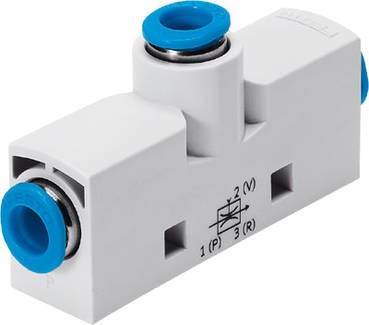

FESTO Vakuumsugedyse VN-07-H-T3-PQ2-VQ2-RQ2 193479 QS-6 Nominel dimension 0.70 mm Kabinetmateriale POM Forseglingsmateri
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (263,20 kr. / stk.r)
263,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Trykluft-ventiler
Tekniske specifikationer
- Fastgørelsesmåde: Med gennemgangsboring
- med tilbehør
- beluftningstid ved nominelt driftstryk 1,9 s
- driftstryk: 1... 8 bar
- driftstryk for maks. sugestrøm: 2,1 bar
- driftstryk for maks. vakuum: 4,7 bar
- drivmiddel: Trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- indbygningsposition: Vilkårlig
- ejektorstrøm: Højt vakuum
- standard
- henvisning til drifts- og styremedium: Olieret drift ikke
- mulig konstruktiv opbygning: T-form
- korrosionsbestandighedsklasse KBK: 1 - lav korrosionsbelastning
- maks. Tilspændingsmoment: 0,5 Nm
- maks. Sugevolumenstrøm mod atmosfære: 16 l/min.
- maks. Vakuum: 0.88
- medietemperatur: 0... 60 °C
- nominelt driftstryk: 6 bar
- nominel bredde Lavaldyse: 0,7 mm
- pneumatisk tilslutning 1: QS-6
- pneumatisk tilslutning 3: QS-6
- produktvægt: 22 g
- mål: 14 mm
- omgivelsestemperatur 0... 60 °C
- vakuumtilslutning: QS-6
- materiale pakninger: NBR
- materiale fangstdyse: POM
- materiale kabinet: POM-forstærket
- materiale stråledyse: Aluminium-smedejern
- materiale forskruning: Messing
- forniklet
- Materialesætning: Kobber- og PTFE-fri
- RoHS-konform
- Driftsmedie
Trykluft
- Type
193479
- Produkttype
Vakuumsugedyse
- Kabinetmateriale
POM
- Tilslutning
QS-6
- Driftstryk (max.)
8 bar
- Driftstemperatur
0 °C (min)
- Min. driftstemperatur
0 °C
- Variant
Korrosionsbestandighedsklasse KBK: 1 - lav korrosionsbelastning
- Produc.-delnr.
193479
- Driftstryk (min.)
1 bar
- Forseglingsmateriale
NBR
- Vægt
22 g
- Medietemperatur område
0 til 60 °C
- Maks. medietemperatur
60 °C
- Min. medietemperatur
0 °C
- Medium
Trykluft
- Nominel dimension
0.70 mm
- Maks. omgivelsestemperatur
+60 °C
- Min. omgivelsestemperatur
0 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2204084 FESTO Vakuumsugedyse VN-07-H-T3-PQ2-VQ2-RQ2 193479 QS-6 Nominel dimension 0.70 mm Kabinetmateriale POM Forseglingsmateri
Beskrivelse
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
