Name: FESTO Vakuumsugedyse OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8 , Lyddæmper Nominel dimension 2 mm Kabinetmateriale T
Brand: FESTO
SKU: 2204830
Availability: BackOrder

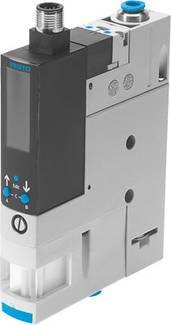

Et grå og sort teknisk ventil med blå accenter, bruges til styring af luftstrømmen i pneumatiske systemer.

Lignende billede

EAN:

Fremstillingsnr.

Artikel nr.:

Total (6.290,00 kr. / stk.r)

6.290,00 kr.

inkl. moms

Gratis fragt

Kun tilgængelig for virksomheder

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Trykluft-ventiler

Tekniske specifikationer

Visningsmåde: Led
type lyddæmper: Åben
: Med gennemgangsboring
med indvendigt gevind
med tilbehør
beluftningstid ved nominelt driftstryk: 0,2 s
driftstryk: 2... 8 bar
driftstryk til maks. vakuum: 5,3 bar
drivmiddel: Trykluft iht. ISO 8573-1:2010 [7:4:4]
driftsspændingsområde DC: 20,4... 27,6 V
CE-mærke (se overensstemmelseserklæring):
I henhold til EU-EMC-direktivet trykmålingsområde: -1 ... 0 bar
monteringsposition: Vilkårlig
tilkoblingsvarighed: 1
indstillingsområde tærskelværdier: -1... 0 bar
indstillingsmuligheder: Teach-in
ejokarakteristik: Højt vakuum
standard
elektrisk tilslutning: Stik
M12x1
5-polet
filterenhed: 40 µm
nøjagtighed FS: 0,5 %FS
håndbetjening: Tryktast
bemærkning om drifts- og styremedium: Olieret drift
ikke hysterese: 0,02 bar
induktiv beskyttelseskobling: Tilpasset i MZ-, MY-, ME-spoler
integreret funktion: Elastimpulsventil elektrisk
tilkoblingsventil
elektrisk filterventil
lyddæmper lyddæmper åben
vakuumkontakt
isolationsspænding: 50 V
KC-tegn: KC-EMV
konstruktiv opbygning: modular
korrosionsbestandighedsklasse KBK: 2 - moderat korrosionsbelastning
kortslutningssikring: Ja
tomgangsstrøm: < 80 mA
maks. Tilspændingsmoment: 0,8 Nm med indvendigt gevind
2,5 Nm med gennemgangsboring
maks. Udgangsstrøm 100 mA
maks. Sugevolumenstrøm mod atmosfære: 86,5 l/min.
maks. Vakuum: 0.93
medietemperatur: 0... 50 °C
målestørrelse: Relativt tryk
måleprincip: piezo
-resistiv nominelt driftstryk: 6 bar
, nominel bredde Lavaldyse: 2 mm
pneumatisk tilslutning 1: QS-8
pneumatisk tilslutning 3: Lyddæmper integreret
produktvægt: 390 g
mål: 20 mm
relativ luftfugtighed: 5 - 85 %
reststrøm: 0,1 mA
lydtryk med nominelt driftstryk: 74 dB(A)
koblingsudgang: PNP
skifteindgang iht. standard: IEC 61131-2
koblingselementfunktion: Afbryder
koblingsfunktion: Tærskelværdi-komparator
tærskelværdi med fast hysterese
-koblingslogik indgange: PNP (pluskoblende)
koblingsstillingsvisning: LED
koblingstilstandsvisning: Optisk
kapslingsklasse: IP65
beskyttelsesklasse: III
spændingsfald: <= 1,5 V
spolemodstand: 24 V DC: Lavstrømsfase 0,3 W, højstrømsfase 2,55 W
stødspændingsfasthed: 0,8 kV
overbelastningssikring:
Omgivelsestemperatur: 0... 50 °C
vakuumtilslutning: QS-8
ventilfunktion: Lukket
polaritetsbeskyttelse: Til alle elektriske tilslutninger
tilsmudsningsgrad: 3
materiale pakninger: NBR
materiale fiskedyse: POM
materiale filter: Stof
PA
sinterstål
materiale filterhus: PA-forstærket
materiale: Aluminium-trykstøbning
PA-forstærket
materiale hulskrue: Aluminium-smedejern
materiale reguleringsskrue: Stål
materiale: Aluminium-smedejern
:
Materiale: Messing, forniklet
materiale stikkontakter: Messing, forgyldte
materiale stifter: Stål
materiale stråledyse: Aluminium-smedejern
materiale tastatur: PA-forstærket
materiale forskruning: Messing, forniklet
materiale vinkel:
Materialestype-holdige stoffer indeholder
RoHS-konform
repeterbarhed koblingsværdi FS: 0,6 %
godkendelse: RCM Mark
c UL us - Listed (OL)

Driftsmedie: Trykluft

Produkttype: Vakuumsugedyse

Driftsspænding: 27.6 V/DC

Kabinetmateriale: Trykstøbt aluminium
PA

Tilslutning: QS-8
Lyddæmper

Driftstryk (max.): 8 bar

Driftstemperatur: 0 °C (min)

Min. driftstemperatur: 0 °C

Strømeffektforbrug: 2.55 W

Variant: Korrosionsbestandighedsklasse KBK: 2 - moderat korrosionsbelastning

Produc.-delnr.: 8023699

Driftstryk (min.): 2 bar

Driftsspænding maks.: 27.6 V/DC

Min. driftsspænding: 20.4 V/DC

Forseglingsmateriale: NBR

Funktion: lukket

Vægt: 390 g

Medietemperatur område: 0 til 50 °C

Maks. medietemperatur: 50 °C

Min. medietemperatur: 0 °C

Medium: Trykluft

Nominel dimension: 2 mm

Specifikationer: Elektrisk aktiveret

Kontaktelementfunktion: Lukker

: IP65

Maks. omgivelsestemperatur: +50 °C

Min. omgivelsestemperatur: 0 °C

Funktion: Off-position lukket

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Driftsmedie

Driftsspænding

Kabinetmateriale

Tilslutning

Type

FESTO Vakuumsugedyse OVEM-05-H-B-GO-CE N-1P 540025 27.6 V/DC G 1/8, Lyddæmper Nominel dimension 0.45 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR Off-position lukket

Artikel nr.:2204384

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

G 1/8

540025

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.490,00 kr.^*

FESTO Vakuumsugedyse OVEM-05-H-B-QO-CE N-1P 540021 27.6 V/DC QS-6, Lyddæmper Nominel dimension 0.45 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR Off-position lukket

Artikel nr.:2204380

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

QS-6

540021

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.390,00 kr.^*

FESTO Vakuumsugedyse OVEM-05-H-B-QO-CE N-2P 538831 27.6 V/DC QS-6, Lyddæmper Nominel dimension 0.45 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR Off-position lukket

Artikel nr.:2204330

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

QS-6

538831

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.290,00 kr.^*

FESTO Vakuumsugedyse OVEM-05-H-B-QO-CE N-LK 8037693 27.6 V/DC QS-6, QS-8 Nominel dimension 0.45 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR Off-position lukket

Artikel nr.:2204841

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

QS-6

8037693

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.790,00 kr.^*

FESTO Vakuumsugedyse OVEM-05-H-B-QO-CN-N-2P 538834 27.6 V/DC QS-6, Lyddæmper Nominel dimension 0.45 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR Off-position lukket

Artikel nr.:2204333

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

QS-6

538834

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.290,00 kr.^*

FESTO Vakuumsugedyse OVEM-05-H-B-QO-OE-N-2P 538825 27.6 V/DC QS-6, Lyddæmper Nominel dimension 0.45 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR

Artikel nr.:2204324

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

QS-6

538825

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.290,00 kr.^*

FESTO Vakuumsugedyse OVEM-05-H-B-QO-ON-N-2P 538828 27.6 V/DC QS-6, Lyddæmper Nominel dimension 0.45 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR Off-position åben

Artikel nr.:2204327

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

QS-6

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.290,00 kr.^*

FESTO Vakuumsugedyse OVEM-07-H-B-GO-CE N-1P 540026 27.6 V/DC G 1/4, Lyddæmper Nominel dimension 0.70 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR Off-position lukket

Artikel nr.:2204385

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

G 1/4

540026

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.490,00 kr.^*

FESTO Vakuumsugedyse OVEM-07-H-B-GO-CE N-2N 540012 27.6 V/DC G 1/4, Lyddæmper Nominel dimension 0.70 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR

Artikel nr.:2204371

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

G 1/4

540012

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.390,00 kr.^*

FESTO Vakuumsugedyse OVEM-07-H-B-GO-CE N-2P 540015 27.6 V/DC G 1/4, Lyddæmper Nominel dimension 0.70 mm Kabinetmateriale Trykstøbt aluminium, PA Forseglingsmateriale NBR

Artikel nr.:2204374

Levering man. 9. nov.

Conrad Electronic

Trykluft

27.6 V/DC

Trykstøbt aluminium

G 1/4

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.390,00 kr.^*

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2204830 FESTO Vakuumsugedyse OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8 , Lyddæmper Nominel dimension 2 mm Kabinetmateriale T

Tip

Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
