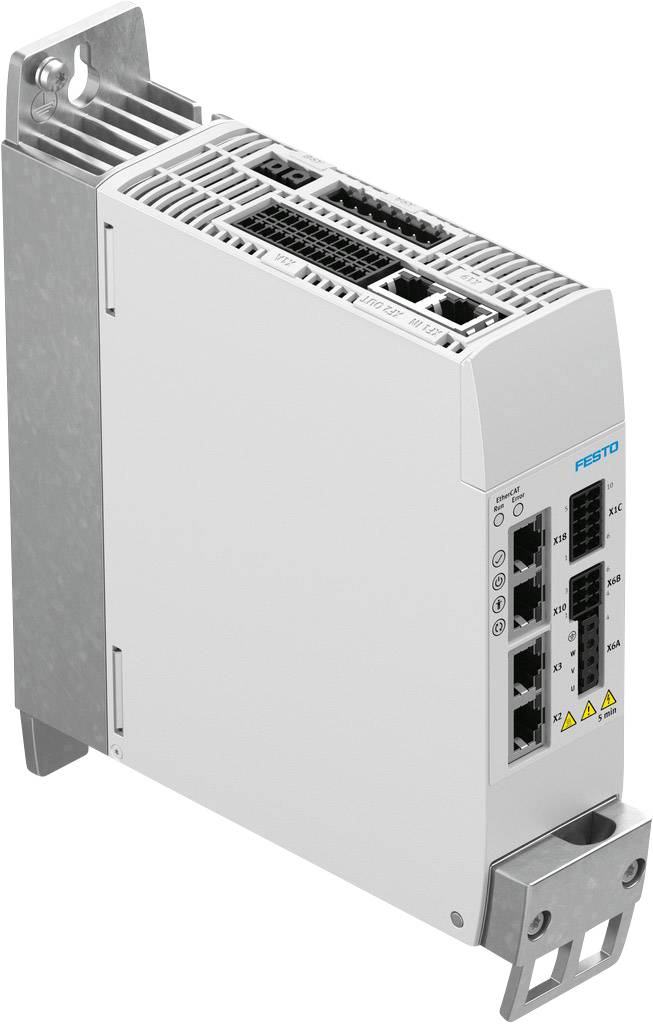

FESTO CMMT-AS-C2-3A-MP-S1 8143163 Servodrevregulator 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Total (8.390,00 kr. / stk.r)
8.390,00 kr.
inkl. moms
Gratis fragt
Kun tilgængelig for virksomheder
30 dages returretHøjdepunkter og detaljer
Stepmotor-styringstilbehør
- En af de mest kompakte servodrevregulatorer på markedetPræcis kraft-, hastigheds- og positionsreguleringBiltuning understøtter nem ibrugtagning og optimerer automatisk styreegenskaberne for rotative og lineære bevægelser
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tekniske specifikationer
- Fastgørelsesmåde: Monteringsplade, skruet fastMonteringsposition: Fri konvektion, lodretProduktvægt: 1300 gVisning: Led grøn / gul / rødBetjeningselementer: Valgfrit: Betjeningsenhed CDSBI overensstemmelse med standarden: EN 61800-3, en 61800-5-1, en 61800-5-2, en ISO 13849-1Baseret på standard: EN 50581, en 60204-1, en 61508-1, en 61508-2, en 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800-2, EN 62061Godkendelse: RCM Mark, TÜV, c UL us - Listed (OL)KC-TEGN: KC-EMCCE-mærkning (se overensstemmelseserklæring): I henhold til EU-direktivet om elektromagnetisk kompatibilitet i henhold til EU-maskindirektivet, EU-RoHS-direktivetUKCA-symboler (se overensstemmelseserklæring): I henhold til UK forskrifter for elektromagnetisk kompatibilitet, i henhold til UK-forskrifter for maskiner, i henhold til UK RoHS-forskrifterCertifikat udstedende organ: TÜV Rheinland 01/205/5640.00/18, TÜV Rheinland UK Ltd. 01/205U/5640.00/22, UL E331130Opbevaringstemperatur: -25 °C... 55 °COmgivelsestemperatur 0 °C... 50 °CHenvisning til den omgivende temperatur: Over den omgivende temperatur på 40 °C skal en effektreduktion på 3 %/°C.UL-omgivelsestemperatur 0°C... 40 °CRelativ luftfugtighed 5 - 90 %, ikke-kondenserendeMaks. Opstillingshøjde 2000 mBemærkning til max. Opstillingshøjde: Fra 1000 m effektreduktion med 1%/100 m.Beskyttelsesklasse: IP20Beskyttelsesklasse: IOverspændingskategori: IIITilsmudsningsgrad: 2Stødspændingsstyrke: 6 kVMateriale-bemærkning: RoHS-konformOVERENSSTEMMELSE FOR LABORATORIERNE: VDMA24364-zone III.Fase nominel driftsspænding: 1-fasetNominel driftsspænding AC 230 V.Tilladte spændingsudsving: -20 % / +15 %Indgangsspændingsområde AC 100 V ... 230 VNetfrekvens: 48 Hz... 62 HzNominel strøm lastforsyning 2.8 ASpidsstrøm lastforsyning 8.4 AAktiv PFC: nejIntegreret netfilterSystemspænding iht. en 61800-5-1: 300 V.Maks. Nettets kortslutningsmodstandsdygtighed: 100 kANETFORM: TT, TN, ITNominel spænding lastforsyning DC 320 V.Tilladt Område for efterspørgselsreaktion: -20 %/+15 %Maks. Driftsspænding DC 395 VBremsemodstand, integreret: 100 ohmImpulseffekt bremsemodstand 1.6 kVAImpulsenergi bremsemodstand 230 WSNominel ydelse bremsemodstand (IEC): 23 W.Bremsemodstand, ekstern: 100 ohm... 160 ohmMaks. Kontinuerlig effekt på ekstern bremsemodstand (IEC): 180 W.Mærkespænding logikforsyning DC 24 V.Tilladt område logisk spænding: ± 20 %Strømlogik forsyning uden parkeringsbremse: 0.5 A.Strømlogik forsyning med fikseringsbremse: 1.5 A.Maks. Strømforbrug logikforsyning med parkeringsbremse og EA: 2.3 A.Outputspændingsområde AC: 3x (0 – input) V.Nominel strøm pr. fase, effektiv: 2 A.Spidsstrøm pr. fase, effektiv: 6 A.Maks. Spidsstrømtid: 2 sek.Nominel effekt controller: 350 VASpidseffekt 1000 VAUdgangsfrekvens: 0 Hz ... 599 HzMaks. Længde motorledning uden ekstern Netfilter: 25 m.Maks. Udgangsstrøm holdebremse: 1 A.Maks. Spændingsfald fra logikforsyning til bremseudgang 0.8 VAntal indgange til motortemperaturføler: 1Driftstype controller: Kaskadregulering, P-positionsregulator, PI-fartpilot, PI-strømregulator til F eller M, profildrift med sæt- og direkte drift, interpolerende drift via feltbus, synkron-tilstande, referencekørsel, indstillingsdrift, autotuningDriftstilstand: Feltorienteret regulering, positionsopløsning 24 bit/U, afsøgningshastighed 16 kHz, PWM med 8 eller 16 kHz, vektormodulation med 3. Harmonisk realtids-dataregistrering, 2x input-capture (x, v, F), 2x output-trigger (x, v, F), 2x positionsføler-indgang, 1x Sync-interface til encoder-emulering eller encodere-indgangEthernet interface, funktion: Parametrering og ibrugtagningEthernet-interface, protokol: TCP/IPFeltbus-interface, protokol: EtherCAT, Ethernet/IP, Modbus/TCP, PROFINET IRT, PROFINET RTFeltbus-interface, funktion: Bustilslutning med kommend/videreførende, EtherCAT slave, PROFINET Slave, Ethernet/IP slaveFeltbuskobling: EtherCAT, Ethernet/IP, modbus/TCP, PROFINETKommunikationsprofil: CiA402, CoE (CANopen over EtherCAT), EoE (Ethernet over EtherCAT), Foe (File over EtherCAT), PROFIdrive, DriveProfileProcekobling: AC1: Adjustable-Speed drives, AC3: Drives med Positioning Function, AC4: Synkronous servo application, adjustable-speed drives, drives med Positioning Function, E/A mode for 256 kørehastigheder, Interpolated Mode CSP, Interpolated Mode CST, Interpolated Mode CST, Interpolated Mode CSVFeltbus-interface, overførselshastighed 100 Mbit/s.Feltbus-interface, tilslutningstype: 2x dåseFeltbus-interface, tilslutningsteknik: RJ45Encoder-interface, funktion: BISS-C, ENDAT 2.1-sender, ENDAT 2.2-sender, Hiperface-sender, Inkremental indkoder; Nikon, SIN/COS-senderEncoder-interface 2, funktion: Inkremental indkoder, SIN/COS-senderSynkroniseringsinterface, funktion: Encoderemulation A/B/Z, encoder-indgang A/B/ZEncoder-interface udgang, egenskaber: 1 MHz maksimal udgangsfrekvens, maks. 16384 pprEncoder interface indgang, egenskaber: 1 MHz maksimal udgangsfrekvens, maks. 16384 pprAntal digitale logikprogrammer: 12Koblingslogik indgange: PNP (pluskoblende)Logikeens egenskaber: Delvist frit konfigurerbar, delvist safety-indgange, ikke galvanisk adskiltSpecifikation Logikeingang: I overensstemmelse med IEC 61131-2, type 3Arbejdsområde Logikeur -3 V ... 30 V.Antal high-speed logikindgange: 2Tidsopløsning high-speed logikprogrammer: 1 µsAntal digitale logikudgange 24 V DC: 6Koblingslogik udgange: PNP (pluskoblende)Egenskaber for digitale logikudgange: Kan konfigureres delvist frit, ikke galvanisk adskilt, delvist diagnoseudgangeMaks. Strøm digitale logikudgange: 20 mAAntal high-speed kontaktudgange: 2Tidsopløsning high-speed kontaktudgange: 1 µsAntal potentialfrie kontaktudgange: 1Maks. Strøm til potentialfrie kontaktudgange: 50 mAAntal analoge nominelle indgange: 1Egenskaber for nominelle indgange: DifferenceindgangeKonfigurerbar for omdrejningstal: Kan konfigureres til strøm/kraftArbejdsområde nominel værdi indgang: ± 10 V.Arbejdsområde analoge indgange: ± 10 V.Impedans indstillingsværdiindgang: 70 kOhmSikkerhedsfunktion: Sikker bremsestyring (SBC), sikkert slukket øjeblik (STO), sikkert stop 1 (SS1)Safety Integrity Level (SIL): Sikker bremsestyring (SBC) / SIL 3 / SIL 3, sikkert deaktiveret øjeblik (STO) / SIL 3 / SILCL 3Performance Level (PL): Sikker bremsestyring (SBC) / kategori 3, Performance Level e, sikkert slukket øjeblik (STO) / kategori 4, Performance Level eDiagnose: 97 %SFF Safe Failure Fraction: 99 %Hardware-fejltolerance: 1Antal sikre 2-polede indgange: 2Antal relæudgange: 2
- Produkttype
Servodrevregulator
- Type
CMMT-AS-C2-3A-MP-S1
- Tilslutning
RJ45
- Produc.-delnr.
8143163
- Kabellængde
25 m
IP20
- Maks. omgivelsestemperatur
+50 °C
- Min. omgivelsestemperatur
0 °C
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2799578 FESTO CMMT-AS-C2-3A-MP-S1 8143163 Servodrevregulator 1 stk
Beskrivelse
Version
- Universelt anvendelig servodrevregulator til PM-synkron-servomotorer til op til 6000 W kontinuerlig driftUnderstøtter motorfamilier EMMT-AS, EMME-AS, EMMB-AS og EMMS-AS samt eksterne motorer Enfaset/trefaset nettilslutning 230/400 V AC, netfilter og bremsemodstand er integreret, der kan tilsluttes ekstern bremsemodstand Præcis drejemoment-, hastigheds- og positionsreguleringBevægelser fra punkt-til-punkt til interpolerende bevægelserOmfattende integrerede beskyttelsesfunktioner til servodrevregulator, motor og aksel med automatisk motorfrakobling/hurtig vedligeholdelse
