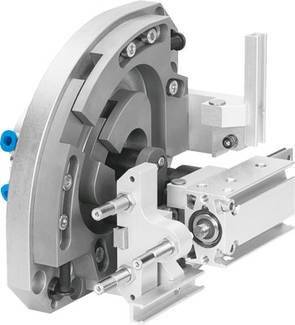

FESTO 562561 HSW-16-AP-AW Handlingsmodul 8 bar
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (27.512,00 kr. / stk.r)
27.512,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Tekniske specifikationer
- Slaglængde: 20... 35 mm
- størrelse: 16
- fastgørelsesmåde: Med gennemgangsboring og centreringshylster
- driftstryk: 4... 8 bar
- drivmiddel: Trykluft i henhold til ISO 8573-1:2010 [7:-:-]
- dæmpning: CC: Støddæmpere blød
- karakteristik
- -montering på begge sider: Vilkårlig
- henvisning til drifts- og styremediet: Olieret drift mulig (kræver yderligere drift)
- konstruktiv opbygning: Lineærføring plus omdrejningsopbevaring
- drejedrev tvangsstyret bevægelse
- maks. Lineær bevægelse ved 90° drejevinkel: 175/175 mm
- maks. Moment MX: 2,5 Nm
- maks. Øjeblik My: 2,5 Nm
- maks. Moment MZ: 2,5 Nm
- maks. Processorkraft i Y-retning: 50 N
- maks. Z-hub venteposition: 25 mm
- maks. nyttelast: 1,5 kg
- min. Taktid: 1 s
- pneumatisk tilslutning: M5
- pneumatisk tilslutning venteposition: M5
- positionsregistrering: For
- produktvægt: 5.500 g
- teoretisk nærhedsafbryder ved 6 bar: 55 N
- omgivelsestemperatur: 0... 60 °C
- materiale anslag: Højlegeret stål
- materiale fjedertrykstykke: Højlegeret stål
- fjedergrundplade: Materiale: Aluminium-smedejern
- eloxeret
- materiale holder: Aluminium-smedejern
- eloxeret
- materiale krydsføring: Hærdet
- materiale kulpude: Indsatsstål
- hærdet
- materiale drejestang:
- Rustfrit stål
- sensormateriale: Aluminium-smedejern
- eloxeret
- materiale: Materiale justeringsskrue: Aluminium-smedejern: Højlegeret stål
- gentagelsesnøjagtighed endepositioner +/-0,02 mm
- Z-hub: 80... 100 mm
- Produkttype
Handlingsmodul
- Produc.-delnr.
562561
- Vægt
5500 g
- Driftstryk (max.)
8 bar
- Min. driftstryk
4 bar
- Type
HSW-16-AP-AW
- UKCA
Ja
