FESTO 562560 HSW-12-AP-AW Handlingsmodul 8 bar

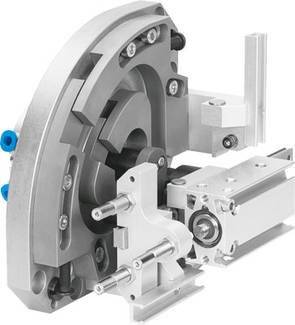

En kompleks metalmaskin med tandhjul og mekaniske dele, muligvis en del af en industriel fremstillingsproces.
Lignende billede
EAN:
Fremstillingsnr.
Artikel nr.:
Levering man. 16. nov.
Total (28.190,00 kr. / stk.r)
28.190,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
Kun tilgængelig for virksomheder
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

  • På en mørk baggrund står 'Official Partner' til venstre, og til højre er FESTO-logoet i orange på hvid baggrund.

Tekniske specifikationer

  • Slaglængde: 15... 25 mm
  • størrelse: 12
  • fastgørelsesmåde: Med gennemgangsboring og centreringshylster
  • driftstryk: 4... 8 bar
  • drivmiddel: Trykluft i henhold til ISO 8573-1:2010 [7:-:-]
  • dæmpning: CC: Støddæmpere blød
  • karakteristik
  • -montering på begge sider: Vilkårlig
  • henvisning til drifts- og styremediet: Olieret drift mulig (kræver yderligere drift)
  • konstruktiv opbygning: Lineærføring plus omdrejningsopbevaring
  • drejedrev tvangsstyret bevægelse
  • maks. Lineær bevægelse ved 90° drejevinkel: 142/142 mm
  • maks. Moment MX: 1,5 Nm
  • maks. Øjeblik My: 1,5 Nm
  • maks. Moment MZ: 1,5 Nm
  • maks. Processorkraft i Y-retning: 35 N
  • maks. Z-hub venteposition: 15 mm
  • maks. nyttelast: 1 kg
  • min. Taktid: 0,8 s
  • pneumatisk tilslutning: M5
  • pneumatisk tilslutning venteposition: M5
  • positionsregistrering: For
  • produktvægt: 3.060 g
  • teoretisk nærhedsafbryder ved 6 bar: 35 N
  • omgivelsestemperatur: 0... 60 °C
  • materiale anslag: Højlegeret stål
  • materiale fjedertrykstykke: Højlegeret stål
  • fjedergrundplade: Materiale: Aluminium-smedejern
  • eloxeret
  • materiale holder: Aluminium-smedejern
  • eloxeret
  • materiale krydsføring: Hærdet
  • materiale kulpude: Indsatsstål
  • hærdet
  • materiale drejestang:
  • Rustfrit stål
  • sensormateriale: Aluminium-smedejern
  • eloxeret
  • materiale: Materiale justeringsskrue: Aluminium-smedejern: Højlegeret stål
  • gentagelsesnøjagtighed endepositioner +/-0,02 mm
  • Z-hub: 80... 100 mm
Produkttype

Handlingsmodul

Centrifugalkraft 6 bar

35 N

Driftstemperatur

0 °C (min)

Maks. driftstryk

8 bar

Min. driftstemperatur

0 °C

Produc.-delnr.

562560

Vægt

3060 g

Driftstryk (max.)

8 bar

Min. driftstryk

4 bar

Drifttemperation (max.)

60 °C

Driftstemperatur (min.)

0 °C

Type

HSW-12-AP-AW

UKCA

Ikke relevant

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2204496 FESTO 562560 HSW-12-AP-AW Handlingsmodul 8 bar
