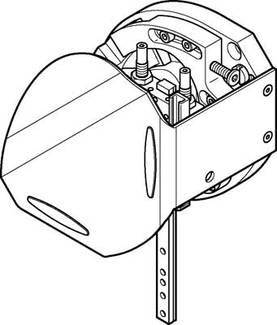

Tegning/kredsløbsdiagram
Tegning/kredsløbsdiagram
FESTO 540227 HSW-10-AS-SD Handlingsmodul
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (15.752,00 kr. / stk.r)
15.752,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Tekniske specifikationer
- Slaglængde: 9... 15 mm
- størrelse: 10
- fastgørelsesmåde: Med gennemgangsboring og centreringshylstre
- dæmpning dæmpning: Lyddæmpning via buffer
- monteringsposition: Vilkårlig
- konstruktiv opbygning: Drevskaft
- lineærføring plus roterende opbevaring
- af tvangsstyrede bevægelsesforløb
- maks. Drivmoment på drevskaft: 0,85 Nm
- maks. Aksialkraft på drivskaft: 10 N
- maks. Lineær bevægelse ved 90° drejevinkel: 90/90 mm
- maks. Moment MX: 0,6 Nm
- maks. Øjeblik My: 0,6 Nm
- maks. Moment MZ: 0,6 Nm
- maks. Processorkraft i Y-retning: 30 N
- maks. Radialkraft på drivskaft: 30 N
- maks. nyttelast: 0,5 kg
- positionsregistrering: For nærhedsafbryder
- produktvægt: 1.300 g
- omgivelsestemperatur: 0... 60 °C
- materiale anslag: Højlegeret
- stålmateriale låg: Aluminium-smedejern
- eloxeret
- materiale fjedertrykstykke: Højlegeret stål
- materiale grundplade: Aluminium-smedejern
- eloxeret
- materiale holder: Aluminium-smedejern
- materiale krydsføring: Hærdet stål
- materiale kulpude: Indsatsstål
- hærdet
- materiale drejestang: Rustfrit stål
- sensorskinne: Aluminiumssmedejern
- eloxeret
- materiale: Aluminium-smedejern
- materiale: Aluminium-smedegering
- : Materiale
- : Materiale: Kobber- og PTFE-fri
- gentagelsesnøjagtighed endestop: +/-0,02 mm
- Z-hub: 80... 100 mm
- Produkttype
Handlingsmodul
- Produc.-delnr.
540227
- Vægt
1300 g
- Type
HSW-10-AS-SD
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2204391 FESTO 540227 HSW-10-AS-SD Handlingsmodul
