FESTO 533612 HSP-16-AP-WL Handlingsmodul 8 bar købe

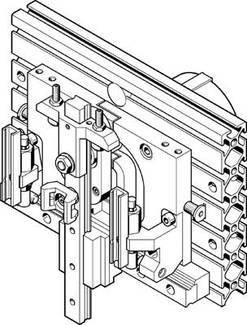

Tegning/kredsløbsdiagram

Levering tirs. 29. sept.

stk.

Total (25.112,00 kr. / stk.r)

25.112,00 kr.

ekskl. moms

Gratis fragt

Højdepunkter og detaljer

Størrelse: 16
fastgørelse Front Unit: Med gennemgangsboring
fastgørelsesmåde: Med gennemgangsboring
med rillesten
driftstryk: 4... 8 bar
drivmiddel: Trykluft iht. ISO 8573-1:2010 [7:-:-]
dæmpning: CC: Støddæmpere
blød karakteristik
-indbygning på begge sider: Styreskinne
placeret lodret
funktion: Dobbeltvirkende
henvisning til drifts- og styremediet: Olieret drift mulig (kræver fortsat drift)
konstruktiv opbygning: Krydsføring
drejemodul
vedligeholdelsesposition valgfrit venstre
tvungen bevægelsesforløb
maks. Moment MX dynamisk: 2,4 Nm
maks. Moment MX statisk: 10 Nm
maks. Moment My dynamisk: 2,4 Nm
Max. Moment My statisk: 10 Nm
maks. Moment MZ dynamisk: 2,4 Nm
maks. Moment MZ statisk: 10 Nm
maks. Z-hub venteposition: 25 mm
maks. nyttelast: 1 kg
min. Taktid: 0,8 s
pneumatisk tilslutning: M5
pneumatisk tilslutning venteposition: M5
positionsregistrering: For
produktvægt: 3.300 g
teoretisk nærhedsafbryder ved 6 bar: 50 N
omgivelsestemperatur: 0... 60 °C
vridningssikring/føring: Krydsføring
materiale grundplade: Aluminium-smedejern
materiale krydsføring: Hærdet stål
materiale sidedele: Aluminium-smedejern
gentagelsesnøjagtighed: ±0,01 mm
Y-hub: 90... 110 mm
Z-hub: 35... 50 mm
Z-hub arbejdshøjde: 20 mm
