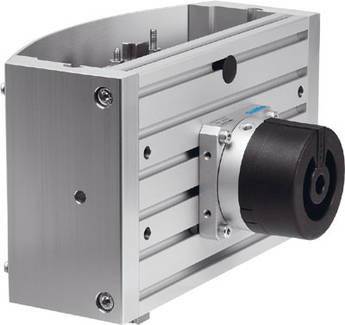

FESTO 533609 HSP-16-AP-SD-WR Handlingsmodul 8 bar
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (26.552,00 kr. / stk.r)
26.552,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Tekniske specifikationer
- Størrelse: 16
- fastgørelse Front Unit: Med gennemgangsboring
- fastgørelsesmåde: Med gennemgangsboring
- med rillesten
- driftstryk: 4... 8 bar
- drivmiddel: Trykluft iht. ISO 8573-1:2010 [7:-:-]
- dæmpning: CC: Støddæmpere
- blød karakteristik
- -indbygning på begge sider: Styreskinne
- placeret lodret
- funktion: Dobbeltvirkende
- henvisning til drifts- og styremediet: Olieret drift mulig (kræver fortsat drift)
- konstruktiv opbygning: Krydsføring
- drejemodul
- vedligeholdelsesposition valgfrit venstre
- tvungen bevægelsesforløb
- maks. Moment MX dynamisk: 2,4 Nm
- maks. Moment MX statisk: 10 Nm
- maks. Moment My dynamisk: 2,4 Nm
- Max. Moment My statisk: 10 Nm
- maks. Moment MZ dynamisk: 2,4 Nm
- maks. Moment MZ statisk: 10 Nm
- maks. Z-hub venteposition: 25 mm
- maks. nyttelast: 1 kg
- min. Taktid: 0,8 s
- pneumatisk tilslutning: M5
- pneumatisk tilslutning venteposition: M5
- positionsregistrering: For
- produktvægt: 4.600 g
- teoretisk nærhedsafbryder ved 6 bar: 50 N
- omgivelsestemperatur: 0... 60 °C
- vridningssikring/føring: Krydsføring
- materiale grundplade: Aluminium-smedejern
- materiale krydsføring: Hærdet stål
- materiale sidedele: Aluminium-smedejern
- gentagelsesnøjagtighed: ±0,01 mm
- Y-hub: 90... 110 mm
- Z-hub: 35... 50 mm
- Z-hub arbejdshøjde: 20 mm
- Produkttype
Handlingsmodul
- Produc.-delnr.
533609
- Vægt
4600 g
- Driftstryk (max.)
8 bar
- Min. driftstryk
4 bar
- Type
HSP-16-AP-SD-WR
