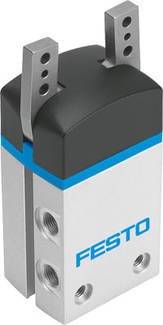

FESTO 1310184 DHWS-40-A Vinkelgriber Kabinetmateriale: Aluminium smedejern 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Total (5.490,00 kr. / stk.r)
5.490,00 kr.
inkl. moms
Gratis fragt
Kun tilgængelig for virksomheder
30 dages returretHøjdepunkter og detaljer
Trykluft-ventiler
Tekniske specifikationer
- Antal gribekæber: 2
- Størrelse: 40
- Fastgørelsesmåde: valgfrit:
- Indvendigt gevind og centreringsmuffen over
- Med boret hul og centreringsmuffen over
- Driftstryk: 2 ... 8 bar
- Drivmiddel: trykluft iht. ISO 8573-1:2010 [7:4:4]
- Monteringsposition: vilkårlig
- Funktionsmåde: dobbelt virkning
- Samlet koncentreret øjeblik ved 6 bar åbning: 1.497 Ncm
- Samlet koncentreret øjeblik ved 6 bar luk: 1.362 Ncm
- Griber funktion: vinkel
- Bemærk til drifts- og medium: olieret fjederstål drift mulig (i drift)
- Kystvagtsamarbejde mere konstruktivt opbygning: håndtag
- Korrosionsmodstand klasse KBK: 1 - lav korrosion belastning
- Massentragheitsmoment: 3,81 kgcm2
- Max. Arbejdsfrekvens griber:< = 3 Hz
- Max. Udskiftning nøjagtighed:< = 0,2 mm
- Max. Kraft på gribekæber fz statisk: 200 N
- Max. Øjeblik på gribekæber mx statisk: 13 Nm
- Max. Øjeblik på gribekæber My statisk: 13 Nm
- Max. Øjeblik på gribekæber mz statisk: 13 Nm
- Max. Åbningsvinkel: 40 deg
- Min. Åbningstid ved 6 bar: 63 ms
- Min. Lukketid ved 6 bar: 96 ms
- Pneumatisk tilslutning: G1/8
- Positionsbestemmelse: til nærhedsafbryder
- Produktvægt: 775 g
- Rotation symmetri-:< = 0,2 mm
- Omgivende temperatur: -5 ... 60 °C
- Materiale beskyttelseshætte: PA
- Kabinetmateriale: aluminium-knetlegierung
- Hård anodiseret
- Materiale gribekæber: højlegeret stål
- Materiale bemærk: rohskonform
- Gentagelsesnøjagtighed griber:< = 0,04 mm
- Driftsmedie
Trykluft
- Type
1310184
- Produkttype
Vinkelgriber
- Kabinetmateriale
Aluminium smedejern
- Tilslutning
G 1/8
- Driftstryk (max.)
8 bar
- Driftstemperatur
5 °C (min)
- Min. driftstemperatur
5 °C
- Produc.-delnr.
1310184
- Driftstryk (min.)
2 bar
- Nøjagtighed ( + / -)
0.04 mm
- Vægt
775 g
- Medium
Trykluft
- Specifikationer
P-tilslutning G 1/8
- Maks. omgivelsestemperatur
+60 °C
- Min. omgivelsestemperatur
+5 °C
- Funktion
Doppeltvirkende
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2204632 FESTO 1310184 DHWS-40-A Vinkelgriber Kabinetmateriale: Aluminium smedejern 1 stk
Beskrivelse
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
