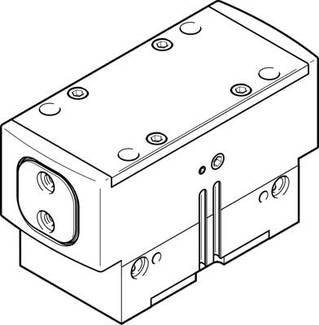

FESTO 1132957 HGPD-80-A Parallelgriber Kabinetmateriale: Aluminium 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Total (23.590,00 kr. / stk.r)
23.590,00 kr.
inkl. moms
Gratis fragt
Kun tilgængelig for virksomheder
30 dages returretHøjdepunkter og detaljer
Trykluft-ventiler
Tekniske specifikationer
- Antal gribekæber: 2
- Størrelse: 80
- Fastgørelsesmåde: valgfrit:
- Indvendigt gevind og centreringsmuffen over
- Med boret hul og centreringsmuffen over
- Med boret hul og styrestift
- Med indvendigt gevind og styrestift
- Driftstryk: 3 ... 8 bar
- Driftstryk spærreomformer luft: 0 ... 0,5 bar
- Drivmiddel: trykluft iht. ISO 8573-1:2010 [7:4:4]
- Monteringsposition: vilkårlig
- Funktionsmåde: dobbelt virkning
- Samlet koncentreret kraft ved 6 bar åbning: 3.922 N
- Samlet koncentreret kraft ved 6 bar luk: 3.716 N
- Griber funktion: parallel
- Koncentreret kraft pr. gribekæber ved 6 bar åbning: 1.961 N
- Koncentreret kraft pr. gribekæber ved 6 bar luk: 1.858 N
- Bemærk til drifts- og medium: olieret fjederstål drift mulig (i drift)
- Hub pro gribekæber: 20 mm
- Kystvagtsamarbejde mere konstruktivt opbygning: skævhed niveau
- Tvangsført konstant bevægelse
- Korrosionsmodstand klasse KBK: 2 - moderat korrosion belastning
- Massentragheitsmoment: 236,48 kgcm2
- Max. Arbejdsfrekvens griber:< = 2 Hz
- Max. Udskiftning nøjagtighed:< = 0,2 mm
- Max. Gribekæber spil sz:< = 0,02 mm
- Max. Gribekæber vinkel spil ax,ay:< = 0,1 deg
- Max. Kraft på gribekæber fz statisk: 6000 N
- Max. Mål pr. ekstern gribe fingre: 2.170 g
- Max. Øjeblik på gribekæber mx statisk: 170 nm
- Max. Øjeblik på gribekæber My statisk: 130 nm
- Max. Øjeblik på gribekæber mz statisk: 110 nm
- Min. Åbningstid ved 6 bar: & 214 ms
- Min. Lukketid ved 6 bar: 218 ms
- Efter smøring interval føringselementer: 5 000 000 mio. SP
- Pneumatisk tilslutning: G1/4
- Pneumatisk tilslutning spærreomformer luft: M5
- Positionsbestemmelse: til nærhedsafbryder
- Produktvægt: 6.252 g
- Rotation symmetri-:< = 0,2 mm
- Beskyttelsesklasse: IP65
- Omgivende temperatur: -5 ... 60 °C
- Materiale beskyttelseshætte: højlegeret stål, rustfrit
- Kabinetmateriale: aluminium
- Eloxeret
- Gribekæber materiale: stål
- Hærdet
- Materiale bemærk: rohskonform
- Gentagelsesnøjagtighed griber:< = 0,05 mm
- Driftsmedie
Trykluft
- Produkttype
Parallelgriber
- Kabinetmateriale
Aluminium
- Tilslutning
G 1/4
- Driftstryk (max.)
8 bar
- Driftstemperatur
5 °C (min)
- Min. driftstemperatur
5 °C
- Produc.-delnr.
1132957
- Driftstryk (min.)
3 bar
- Nøjagtighed ( + / -)
0.05 mm
- Vægt
6252 g
- Medium
Trykluft
- Specifikationer
P-tilslutning G 1/4
IP65
- Maks. omgivelsestemperatur
+60 °C
- Min. omgivelsestemperatur
+5 °C
- Funktion
Doppeltvirkende
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2204581 FESTO 1132957 HGPD-80-A Parallelgriber Kabinetmateriale: Aluminium 1 stk
Beskrivelse
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
