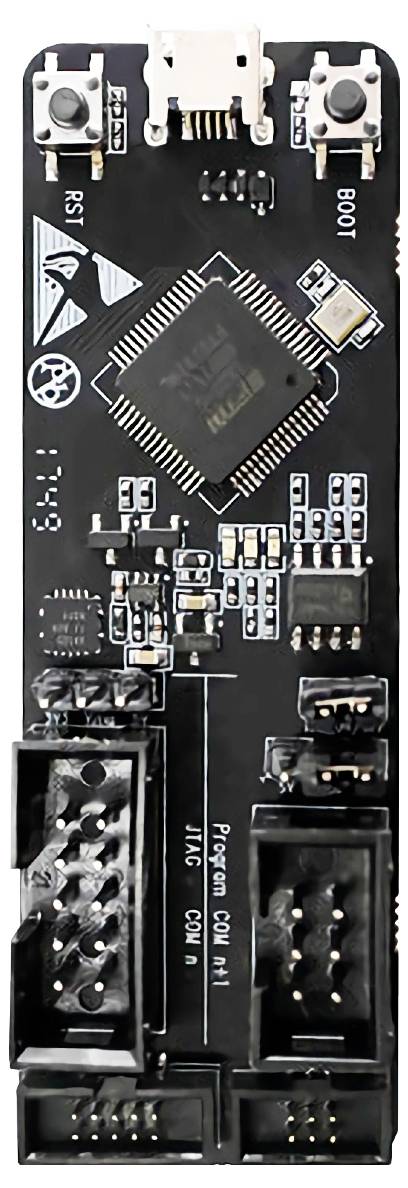

Name: Espressif ESP-PROG Udviklingsboard
Brand: Espressif
SKU: 3453373

Tekniske specifikationer

L: 73.4 mm

Bredde: 25.1 mm

Produkttype: Udviklingsboard

Tool-type: Udviklingskit

Maks. temperatur: 65 °C

Min. Temperatur: -20 °C

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3453373 Espressif ESP-PROG Udviklingsboard

Tip

ESP-Prog er et af udviklings- og debugging-værktøjer fra espresso og Espressif tilbyder funktioner som automatisk download af firmware, seriel kommunikation og JTAG-debugging. Den automatiske firmware-download og de serielle kommunikationsfunktioner fra ESP-Prog understøttes af ESP8266, ESP32, ESP32-S2, ESP32-S3 og ESP32-C3, mens JTAG-debugging kun understøttes af ESP32, ESP32-S2, ES32-S3 og ESP32-C3.

ESP-Prog kan ved hjælp af kun et USB-kabel nemt tilsluttes til en PC. Pc'en kan derefter identificere boardets program- og JTAG-grænseflader (funktioner) med deres Portnumre.

Da strømforsyningsspændingen kan variere på forskellige brugerprintkort, kan hver af ESP-Prog-grænsefladerne forsynes via stiftlister med 5 V eller 3,3 V for at sikre strømkompatibiliteten. Strømforsyningen fra ESP-Prog kan skiftes mellem 3,3 V og 5 V, men RX/TX- og JTAG-signalerne ligger altid på 3,3-V-niveau.

Beskrivelse

Tip

ESP-Prog er et af udviklings- og debugging-værktøjer fra espresso og Espressif tilbyder funktioner som automatisk download af firmware, seriel kommunikation og JTAG-debugging. Den automatiske firmware-download og de serielle kommunikationsfunktioner fra ESP-Prog understøttes af ESP8266, ESP32, ESP32-S2, ESP32-S3 og ESP32-C3, mens JTAG-debugging kun understøttes af ESP32, ESP32-S2, ES32-S3 og ESP32-C3.

ESP-Prog kan ved hjælp af kun et USB-kabel nemt tilsluttes til en PC. Pc'en kan derefter identificere boardets program- og JTAG-grænseflader (funktioner) med deres Portnumre.

Da strømforsyningsspændingen kan variere på forskellige brugerprintkort, kan hver af ESP-Prog-grænsefladerne forsynes via stiftlister med 5 V eller 3,3 V for at sikre strømkompatibiliteten. Strømforsyningen fra ESP-Prog kan skiftes mellem 3,3 V og 5 V, men RX/TX- og JTAG-signalerne ligger altid på 3,3-V-niveau.
