Automatisering & pneumatikAutomatiseringTænd-/slukteknikKontaktorer

Eaton DILMP45-01(230V50HZ,240V60HZ) Effektbeskyttelse 1 x brydekontakt 230 V 45 A Passer til mærkerne (relæ): Eaton 1 st

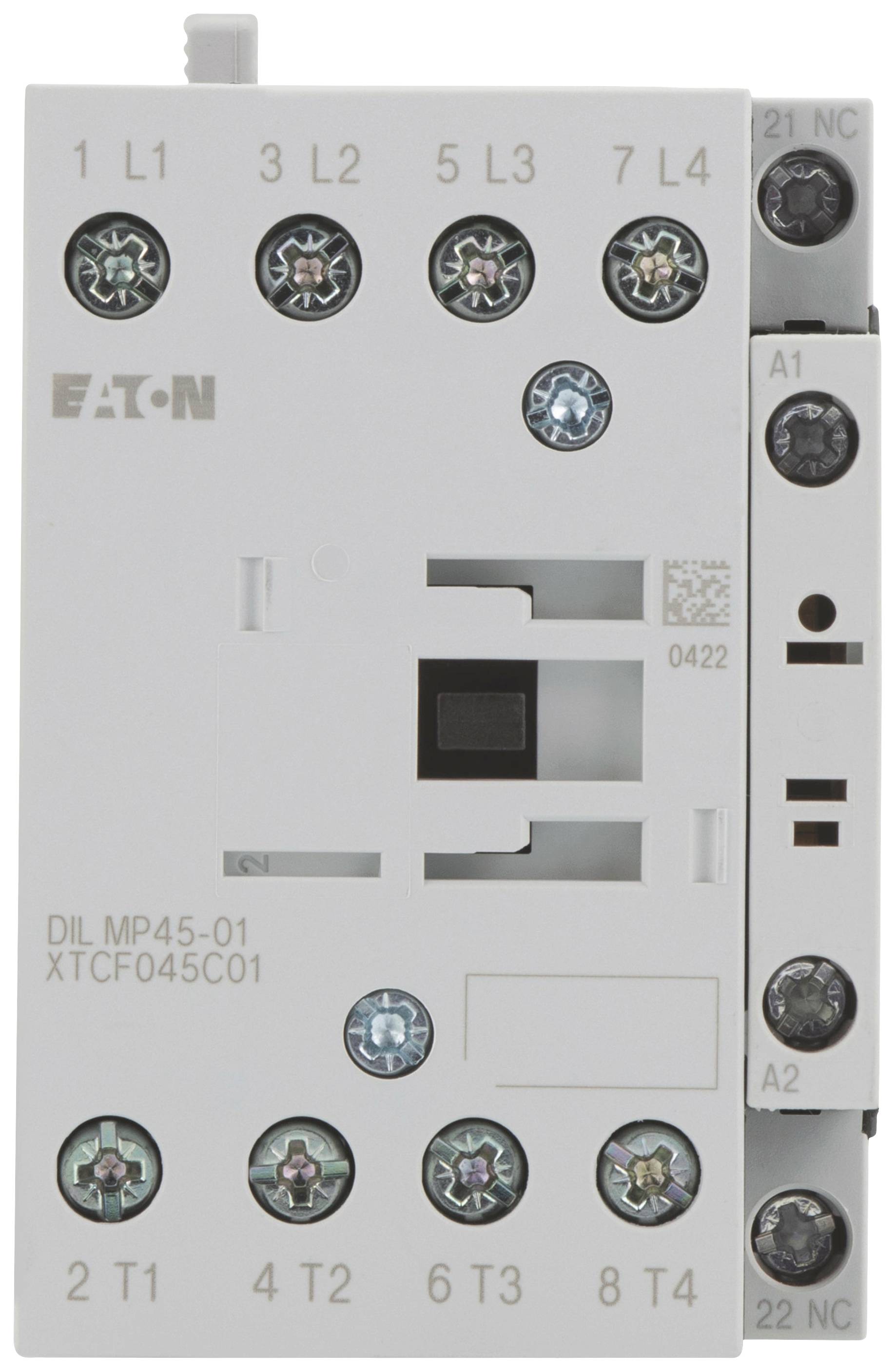

Et beskyttelsesmodul med mærket 'Eaton', seks hovedtilslutninger foroven (L1, L2, L3) og forneden (T1, T2, T3), samt styretilslutninger til højre (21, 22, A1, A2).

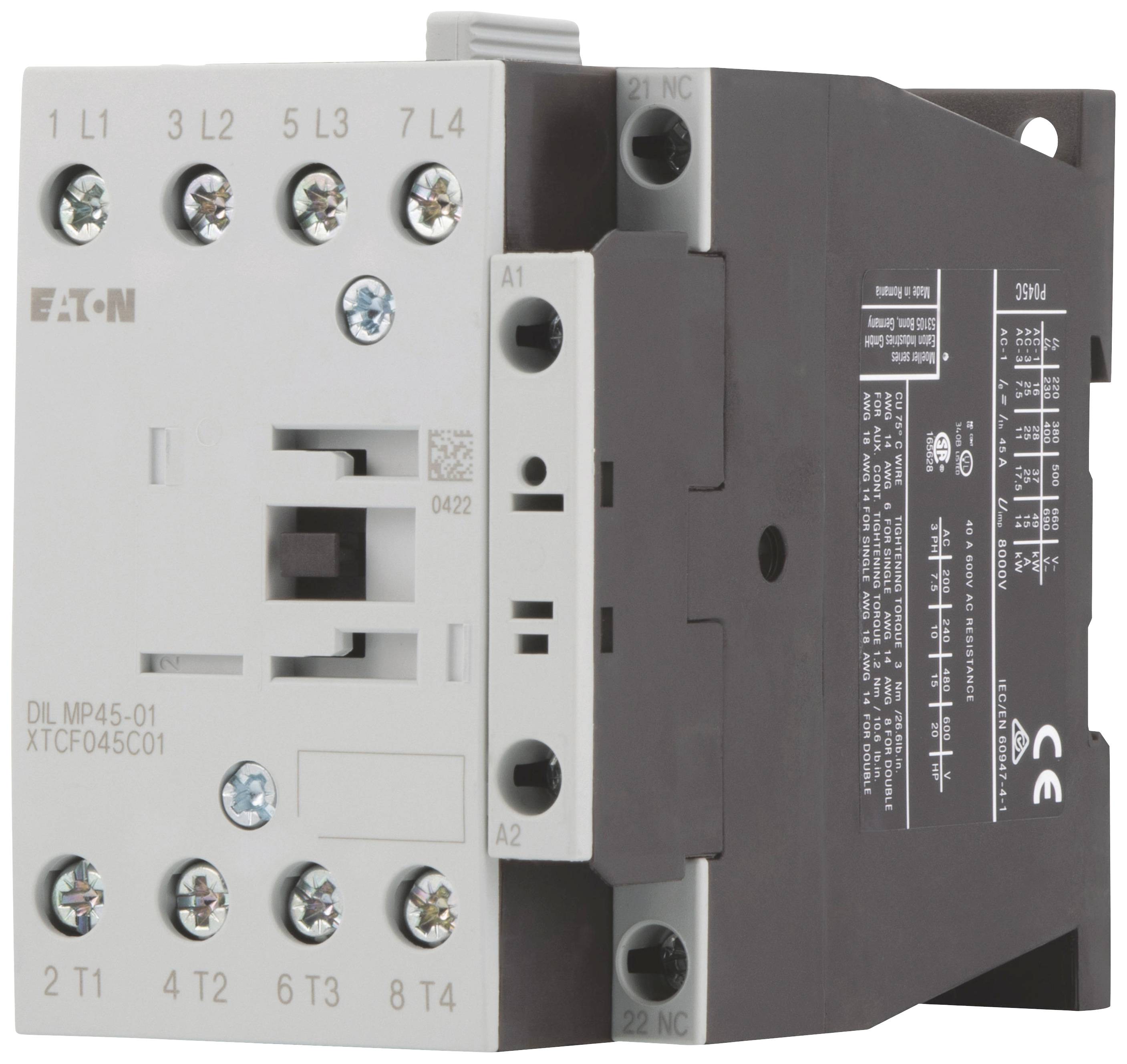

Effektrelæ med flere tilslutninger, mærket 'Eaton DIL MP45-01 XTCF045C01', med synlige specifikationer på siderne.
Et elektrisk relæ fra Eaton med tilslutninger og modelnumre til industrielle anvendelser.
1/3
Produkttype
Effektbeskyttelse
Poltal
4-polet
Nominel spænding
230 V
Belastningsstrøm
45 A
Tilslutning
Skruer
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype

Effektbeskyttelse

Type

DILMP45-01(230V50HZ,240V60HZ)

Poltal

4-polet

Kontakttype

1 x brydekontakt

Hjælpekontakttype

1 x brydekontakt

Nominel spænding

230 V

Styrespænding (min.)

230 V/AC

Styrespænding (maks)

240 V/AC

Styrespænding-område

230 - 240 V/AC

Kontinuerlig strøm (maks.)

45 A

Belastningsstrøm

45 A

Passer til mærkerne

Eaton

Passer til serie

Eaton Serie DILMP45

Tilslutning

Skruer

Mekanisk levetid

10000000

IP00

Min. Temperatur

-25 °C

Maks. temperatur

+60 °C

Bredde

58 mm

H

85 mm

D

97 mm

Dim.

(B x H x T) 58 x 85 x 97 mm

Indhold

1 stk

RoHS-godkendt

Ja

58 mm

85 mm

97 mm

FALSE

11 kW

4

0

0

1

25 A

45 A

230-230 V

240-240 V

0-0 V

Screw connection

24-690 V

24-690 V

AC

15 A

7 kW

11 kW

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3193568 Eaton DILMP45-01(230V50HZ,240V60HZ) Effektbeskyttelse 1 x brydekontakt 230 V 45 A Passer til mærkerne (relæ): Eaton 1 st

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3193568 Eaton DILMP45-01(230V50HZ,240V60HZ) Effektbeskyttelse 1 x brydekontakt 230 V 45 A Passer til mærkerne (relæ): Eaton 1 st

Beskrivelse

Effektbeskyttelse, anvendelse: Effektbeskyttelse til 4-polede strømforbrugere, kontaktorer op til 200 A, 4-polet, anvendelseskategori: AC-1: Ikke eller let induktive belastninger, modstandsovne, NAC-3: HABmotorer: start, mens motoren er i drift.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • DILM byggestørrelser: 45 mm op til 32 A, 55 mm til 72 A og 90 mm til 170 A.
  • Ensartet tilbehør til 3- og 4-polede kontaktorer
  • UL, CSA, marine godkendelser, GOST-R og Ukrain-GOST godkendelser
  • Temperaturområde: fra -25 °C til +60 °C
  • 4-polet effektbeskyttelse DILMP
  • Godkendelser UL, CSA, Marine, GOST
  • Størrelse: Kompakt og højtydende
  • Energieffektivitet: IE3-ready
