Name: Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandsovervågning Antal relæudgange: 5 Antal analoge indgange: 2
Brand: Dold
SKU: 2359285
Availability: BackOrder

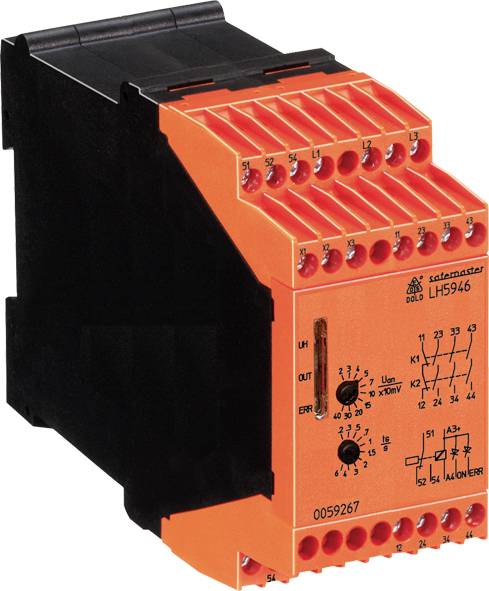

Et sikkerhedsrelæ i en orange kabinet med LED'er, indstillingsknap og koblingsskema på forsiden, til styring og overvågning.

Lignende billede

Produkttype

Stilstandsovervågning

Antal relæudgange

Driftsspænding

230 V/AC

Type

LH5946.48/61 0,2-4V UH=AC230V 0,2-6s

Måleindgange

2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz

Datablad (PDF)

Levering tors. 12. nov.

Antal

stk.

Total (5.112,00 kr. / stk.r)

5.112,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Overvågningsrelæer

Sensorløs og sikker
Kort reaktionstid
Enkel eftermontering, da den er sensorfri
Kan kombineres med sikkerhedsholdning SAFEMASTER STS

Tekniske specifikationer

INDGANG (L1 - L2 - L3)
Måle-/motorspænding: Maks. AC 690 V.
Indgangsmodstande 500 kΩ
Respons Util: 20 mV ... 400 mV, kan indstilles eller 0,2... 4 V, kan indstilles
Hysterese (til registrering af motorløb): 100 %
Slukforsinkelse af udgangskontakter ved registrering af motorløb: < 100 ms
Stilstandstid t: 0,2 ... 6 sek. kan indstilles
HJÆLPESPÆNDING UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V.
Anbefalet sikring 2 A
Spændingsområde AC: 0,8... 1,1 UN
DC: 0,9... 1,2 UN
Nominelt forbrug 5 VA, 3 W.
Nominel frekvens (AC) 50 / 60 Hz
Frekvensområde (AC) 45... 65 Hz
Maks. ripplespænding (DC): 10 %
Udgangsrelæernes indkoblingsforsinkelse ved tilkobling af hjælpespænding (stående motor): 0,4... 0,8 s + indstillet ts
Kontaktbestykning (sikkerhedskontakter): 3 sluttekontakter, 1 brydekontakt
Sluttekontakt-kontakterne 23-24, 33-34 og 43-44 kan anvendes til sikkerhedskredsløb.
Åbne-kontakten 11-12 kan kun anvendes som meldekontakt!
Kontakttype: Relæ, tvangsført
Nominel koblingsspænding: AC 250 V.
Termisk strøm ith: 5 A (op til 40 °C)
Kvadratisk samlet strøm: Se Deratingskurve for skifteevne
EFTER AC 15 LUKKER: 3 A/AC 230 V IEC/EN 60 947-5-1
ÅBNER 1 A / AC 230 V IEC/EN 60 947-5-1
EFTER DC 13 LUKKER: 1 A / DC 24 V IEC/EN 60 947-5-1
ÅBNER 1 A / DC 24 V IEC/EN 60 947-5-1
I overensstemmelse med DC 13 lukker: 4 A / 24 V ved 0,1 Hz IEC/en 60 947-5-1
Åbner 4 A / 24 V ved 0,1 Hz IEC/en 5-1-60 947
Elektrisk levetid ved 5 A, AC 230 V cos o.= 1: ≥ 2 x 105 koblingscyklusser
Sikring af sikkerhedskontakter: Maks. smeltesikring 4 A gG / GL
Sikringsautomat C6A maksimal startfrekvens: 1200 / h.
Mekanisk levetid: ≥ 50 x 106 koblingscyklusser
Halvleder-meldeudgange: 100 mA DC 24 V, pluskoblende, galvanisk adskilt; forsyning via A3+ / A4; »ON« til frigivelse, »ERR« for fejl
Sluttekontakt-meldekontakt: 3 A AC 250 V (lukket frigivelse)

Type: LH5946.48/61 0,2-4V UH=AC230V 0,2-6s

Produkttype: Stilstandsovervågning

Antal relæudgange: 5

Måleindgange: 2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz

Driftsspænding: 230 V/AC

Dim.: (B x H) 45 mm x 90 mm

Antal analoge indgange: 2

Indbygningsdybde: 121 mm

Vægt: 400 g

Bredde: 45 mm

H: 90 mm

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandsovervågning Antal relæudgange: 5 Antal analoge indgange: 2

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandsovervågning Antal relæudgange: 5 Antal analoge indgange: 2

Beskrivelse

Sikker stilstandsregistrering ved 3- og 1-fasede elektromotorer, for eksempel til frigivelse af beskyttelsesdørlåse på værktøjsmaskiner eller til aktivering af holderemer.

Stilstandsovervågningen LH 5946 er velegnet til registrering af stilstand for alle elektromotorer, der ved udløb opnår en spænding, der er betinget af remanens. LH 5946 måler denne spænding, der er induceret med restmagnetisering, ved viklingens klemmer. Dette gøres ved at anvende 2 redundante målekanaler (L2 mod L1 og L3 mod L1). Hvis induktionsspændingen på begge kanaler samtidig er mod 0, betyder det for enheden, at motorstilstand er i gang, og udgangsrelæet aktiveres. For at tilpasse apparatet til de mest forskellige motorer og anvendelserkan spændingsgrænsen U indstilles, under hvilken LH 5946 registrerer stilstand. Ligeledes kan den tid, hvor U skal underskrides, således at stilstanden permanent detekteres, og udgangskredsen frigives (stilstandstid ts), indstilles.
Desuden registrerer apparatet lederbrydninger på måleindgangene L1 / L2 / L3. Hvis lederbruddet konstateres, kommer udgangsrelæet i en sikker position (som ved kørende motor). Denne tilstand bliver gemt og kan slettes ved at bygge klemmerne X3 - X2. Desuden bliver målesignaler fra begge kanaler konstant sammenlignet med hinanden. Hvis signalerne er forskellige i mere end ca. 2,5 sekunder, udløses jævnstrømsfejlen. Denne fejl nulstilles, når begge kanaler igen får nok store signalspændinger.
Klemmerne X1-X2 står for en returkreds til overvågning af
Eksternt tilsluttede Beskyt til kontaktforstærkning (åbnekontakt) til rådighed. Hvis der ikke er behov for en hjemsendelseskreds, skal den
Klemmer X1 - X2 bliver brokoblet, da der ellers sker en fejlmelding.

· svarer til
Performance Level (PL) e og kategori 4 iht. en ISO 13849-1
- SIL-GRÆNSEN (SIL CL) 3 · i henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61508, IEC/en 61511 og en 61800-5-2
· sikker stilstandsovervågning af 3- og 1-fasede motorer
· der kræves ingen eksterne initiatorer
· omdrejningsretningsuafhængig
· lederbrudsregistrering i målekredsen
· tvangsstyrede sikkerhedsudgangskontakter: 3 sluttekontakter, 1 brydekontakt til AC 250 V.
· 2 halvledermeldeudgange
· 1 meldeudgang (sluttekontakt)
· indstillelig spændingstærskel
· indstillelig stilstandstid
· LED-visning til motorstilstand, ledningsbrud og driftsspænding
· egnet til anvendelse med frekvensomformere
· 45 mm bredde
