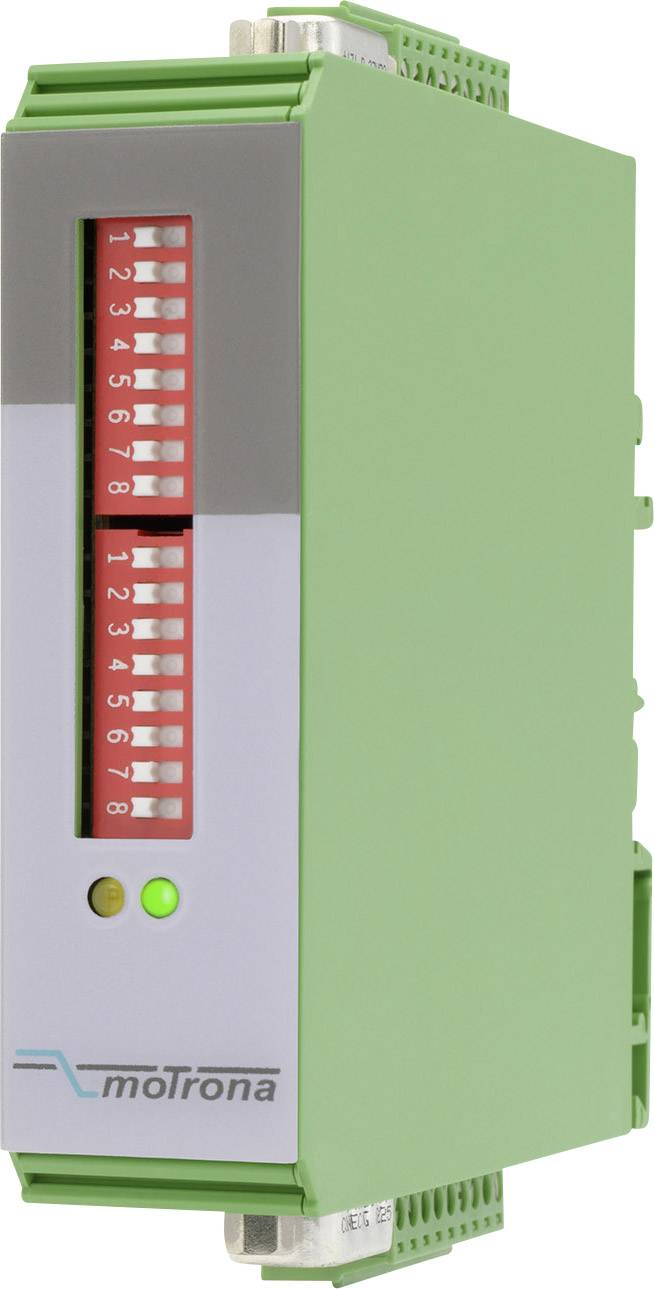

Motrona 8085.5010 8085.5010 Niveauomsætter
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Niveauomsætter
Driftsspænding
5 V/DC
12 V/DC
24 V/DC
Type
8085.5010
Måleindgange
1
Udgange
1
Datablad (PDF)
12 stk.
Antal
Total (1.912,00 kr. / stk.r)
1.912,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Level konverter til Inkrementalgiver signaler Type PU210
- Signal input TTL eller HTL signaludgang TTL eller HTL elektrisk isolation
Tekniske specifikationer
- Omgivelsestemperatur 0 - +45°C
- Plastkabinet
- Beskyttelsesklasse IP20
- Udgangsstrøm: Maks. 30 mA
- Grænsefrekvens: 500 kHz (RS422, TTL), 300 kHz (HTL)
- Sender indgang: a) difference (RS422) A, /A, B, /B, Z, /Z, niveau 3 - 30 V, b) asymmetrisk A, B, Z, HTL-niveau 10 - 30 V, c) asymmetrisk A, B, Z, TTL-niveau 5 V
- Sender udgang: modtakt A, /A, B, /B, Z, /Z, niveau 3,5 - 28,5 V, 30 mA
- Signal driftstid: ca. 600 nsec.
- Type
8085.5010
- Produkttype
Niveauomsætter
- Måleindgange
1
- Udgange
1
- Driftsspænding
5 V/DC
12 V/DC
24 V/DC
- Dim.
(L x B x H) 102 x 22.5 x 102 mm
- Vægt
100 g
- Bredde
22.5 mm
- H
102 mm
- L
102 mm
Dokumenter og downloads
Datablad
Datablad 1380697 Motrona 8085.5010 8085.5010 Niveauomsætter
Datablad 1380697 Motrona 8085.5010 8085.5010 Niveauomsætter
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1380697 Motrona 8085.5010 8085.5010 Niveauomsætter
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Denne universelle niveau konverter accepterer input på både enkelt kanal og kvadratur encoder signaler, enten i RS422 format og med TTL-niveau eller HTL (10-30 V) niveau. Hvis det er en rotationsretning relaterede signal, kan retningen specificeres enten ved en A / B-90 ° fase eller ved en statisk retning signal. Uanset niveau og retning signal på indgangen er udgangssignaler A, / A, B, / B og Z, / Z er tilgængelige, rotationsretningen igen er tilgængelig i A / B-90 ° format eller som et statisk signal. Indgange og udgange er elektrisk isoleret ved induktive koblinger og eventuelt via parallelle Sub-D stik eller skrueklemmer kan tilsluttes.
Denne universelle niveau konverter accepterer input på både enkelt kanal og kvadratur encoder signaler, enten i RS422 format og med TTL-niveau eller HTL (10-30 V) niveau. Hvis det er en rotationsretning relaterede signal, kan retningen specificeres enten ved en A / B-90 ° fase eller ved en statisk retning signal. Uanset niveau og retning signal på indgangen er udgangssignaler A, / A, B, / B og Z, / Z er tilgængelige, rotationsretningen igen er tilgængelig i A / B-90 ° format eller som et statisk signal. Indgange og udgange er elektrisk isoleret ved induktive koblinger og eventuelt via parallelle Sub-D stik eller skrueklemmer kan tilsluttes.
Version
- Slank, pladsbesparende plastkabinet for DIN-skinne montage, forbindelser via D-SUB eller plug skrue
Inkluderet i leveringen
- brugermanual
