Name: Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 Enhed til blød start Motorydelse ved 400 V 11 kW Nominel strøm
Brand: Dold
SKU: 2359191
Availability: BackOrder

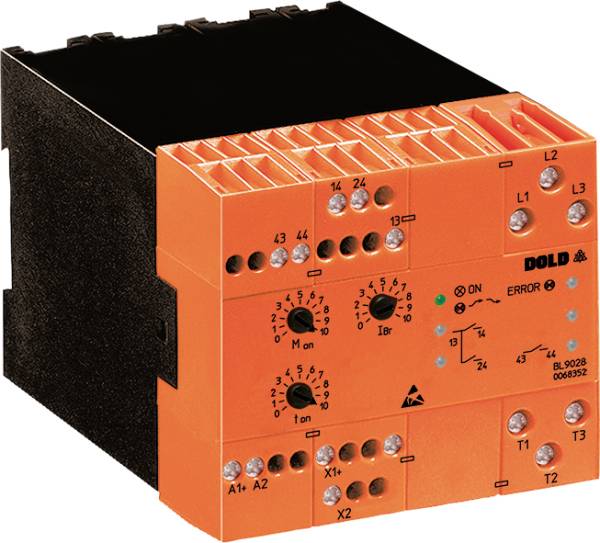

Oranges sikkerhedsrelæ med kontakter og LED-indikatorer til maskinapplikationer. Producentlogo øverst til højre.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 1. dec.

Antal

stk.

Total (5.992,00 kr. / stk.r)

5.992,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Net- / motorspænding L1/L2/L3: 3 AC 200 V -10 % ... 480 V + 10 %
Nominel frekvens: 50 / 60 Hz
Nominel motoreffekt PN
Ved 400 V: 11 kW
Koblingshyppighed
Ved 3 x iN, 5 sek., A = 45°C: 20/h.
Maks. tilladt bremsestrøm: 50 A eff.
Mindste motoreffekt: 0,1 PN
Startspænding: 20... 80%
Indkøringsrampe: 1... 20 s
Bremsetid: Maks. 20 sek.
Bremsereferencetid 750 ms
Bremsespænding: DC 10... 90 V
Tændingstidspunkt: 250 ms
Hjælpespænding UH
UDFØRELSE DC 24 V: A1/A2, DC 24 V, + 10 %, - 15 %
Eget forbrug: 2 W.
Restripplespænding maks.: 5 %
Maks. Halvledersikring 6600 A2 s.
Kontaktbestykning: 3 x 1 sluttekontakt
Termisk kontinuerlig strøm Ith: 4 A
Brydeevne
Til AC 15
SLUTTEKONTAKT 3 A / 230 V IEC/EN 60947-5-1

Motorspænding: 3AC 200-480 V

Produkttype: Enhed til blød start

Forbindelsesstrøm: 25 A

Motorydelse ved 400 V: 11 kW

Arbejdsfaser: 2

Variant: Med bremsefunktion

Produc.-delnr.: 0068352

Nominel strøm: 25 A

Nominel strøm - afrundet: 25 A

Type: BL9028.03 3AC200-480V UH=DC24V 11kW (1600V)

Bremsetid (maks.): 20 s

Dim.: (L x B x H) 112.5 x 90 x 85 mm

Tilslutning: Skrueklemme

Tilslutningsledning: 11 kW

Bremsetid: 20 s

Bredde: 90 mm

H: 85 mm

L: 112.5 mm

D: 121 mm

Maks. temperatur: +40 °C

Min. Temperatur: 0 °C

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359191 Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 Enhed til blød start Motorydelse ved 400 V 11 kW Nominel strøm

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359191 Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 Enhed til blød start Motorydelse ved 400 V 11 kW Nominel strøm

Beskrivelse

Enhed til blød start og bremsning er robuste elektroniske styreenheder til blød start og bremsning af trefasestrøms-asynkronmaskiner. Ved hjælp af den integrerede strømmåling realiseres forskellige enhedsbeskyttelsesfunktioner ved blokering eller sværstart af motoren. Efter blød start overføres halvledererne via relæerne, hvilket sørger for lav tabseffekt og opvarmning af enheden under drift. Enhedsparametrene indstilles nemt via potentiometer. Forskellige LED'er viser apparatets tilstande.

Opbygning og virkning
To motorfaser påvirkes ved hjælp af faseskæring af tyristorer på en sådan måde, at strømmen konstant stiger. Motorens drejningsmoment er det samme under opløbsforløbet. Derved sikres det, at drevet kan køre glidende, og at drivelementerne ikke kan blive beskadiget. Denne egenskab muliggør en billig konstruktion af drevelementerne.
Start-/stop kontakt
Efter vellykket start ved at trykke på start-/stop-kontakten S brokobles thyristorer med interne relækontakter for at minimere tab i enheden. Ved at slukke for start-/stop-kontakten S bliver bremsningen
i gang. Bremsestrømmen løber gennem viklingen, indtil motoren er standset, dog højst i en periode på højst 20 s.

· I henhold til IEC/en 60947-4-2
· 2-faset motorstyring
· Til motorydelser op til 11 kW ved 3 AC 400 V.
· Separat indstillingsmulighed for starttidspunkt hhv. start- og bremsemoment
· Kræver ingen bremsekontaktor
· Funktionstest af bremsestrømkredsen før blød start
· Med automatisk stilstandsregistrering
· Strømovervågning
Til beskyttelse af effekthalvledere
Som apparatbeskyttelse ved motorblokering
· Slid- og vedligeholdelsesfri
· Hjælpespænding DC 24 V
· Netovervågning ved faseudfald og venstrefasefølge
· Indgang til registrering af motortemperatur via PTC (variant /_1_)
· 3 Melderrelæer til status- og fejlmelding med LED-indikatorer
· Konstruktionsbredde: 112,5 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
