Name: Dold 0065424 UG6960.04PS/100/61 DC24V 300s Tidsrelæ Multifunktionel 24 V/DC 1 stk Tidsområde: 300 - 300 s 4 x sluttekont
Brand: Dold
SKU: 2359201
Availability: BackOrder

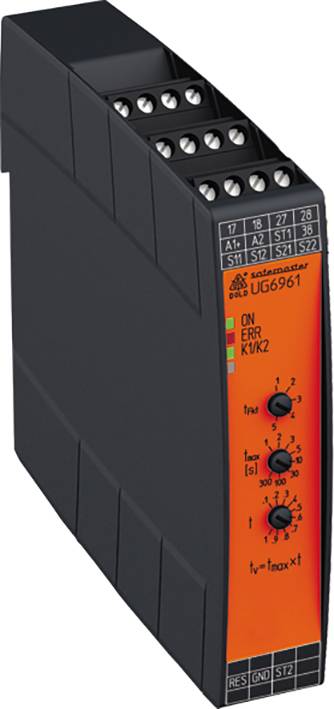

Industrielt sikkerhedsrelæ med sort kabinet og orange frontplade, udstyret med forskellige statusdioder og en drejelig kontrolknap.

Lignende billede

Emballage-type

Piece

Produkttype

Tidsrelæ

Variant

Multifunktionel

Funktioner

Tale- og tilbagefaldsforsinkelse med styrekontakt

Start- og tilbagefaldsforsinkelse

Taktgiver

Blinklys symmetrisk

Duty cycle og glidende afbrydelse

Impuls ved frakobling

Impulsgiver

Impulsomformer

Impuls ved indkobling

Driftsspænding

24 V/DC

Datablad (PDF)

Levering tirs. 17. nov.

Antal

stk.

Total (3.432,00 kr. / stk.r)

3.432,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Lysgitter, nødstop, kontaktmåtte, beskyttelsesdør, tohåndsbetjent
Tilladt koblingshyppighed strakskontakter: Maks. 1800 koblingscyklusser / h.
Forsinkede kontakter: Maks. 360 koblingscyklusser / h.
Kortslutningsfast
Maks. Smeltesikring 6 A GG / GL IEC/en 60947-5-1

Emballage-type: Piece

Produkttype: Tidsrelæ

Type: UG6960.04PS/100/61 DC24V 300s

Variant: Multifunktionel

Tilslutning: Skrueklemme

Funktioner: Tale- og tilbagefaldsforsinkelse med styrekontakt
Start- og tilbagefaldsforsinkelse
Taktgiver
Blinklys symmetrisk
Duty cycle og glidende afbrydelse
Impuls ved frakobling
Impulsgiver
Impulsomformer
Impuls ved indkobling

Driftsspænding: 24 V/DC

Driftsspænding maks.: 24 V/DC

Driftsspænding: 24 V/DC (max)

Kontakttype: 4 x sluttekontakt

Kontaktmateriale: AgNi

Koblingsspænding (max.): 230 V/AC

Brydestrøm (max.): 8 A

Tidsområde (min.): 300 s

Tidsområde (maks.): 300 s

Tidsområde(r): 300 s

Min. Temperatur: -25 °C

Maks. temperatur: 60 °C

: IP20
IP40

Elektrisk levetid: Ved 5 A, AC 230 V cos j = 1: > 1,5 x 10⁵ koblingscyklusser

Mekanisk levetid: ≥ 1 x 10⁸ koblingscyklusser

Bredde: 22.5 mm

H: 110 mm

D: 120.3 mm

Dim.: (B x H x T) 22.5 x 110 x 120.3 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s Tidsrelæ Multifunktionel 24 V/DC 1 stk Tidsområde: 300 - 300 s 4 x sluttekont

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s Tidsrelæ Multifunktionel 24 V/DC 1 stk Tidsområde: 300 - 300 s 4 x sluttekont

Beskrivelse

Det multifunktionelle sikkerhedstidsrelæ UG 6960 anvendes til beskyttelse af personer og maskiner ved sikkerhedsretningsbestemt frigivelse og afbrydelse af en sikkerhedsstrømkreds. Dette sker med den på apparatet indstillede forsinkelsesfunktion. Med drejekontakten kan der vælges 5 forskellige forsinkelsesfunktioner, og den er klar. De indstillede forsinkelsestider er sikre over hele tidsområdet. Sikkerhedsrelæet UG 6961 kan leveres med forskellige sikkerhedsfunktioner og har sikre forsinkede kontakter.

· Svarer til
Performance Level (PL) e) og kategori 4 iht. en ISO 13849-1
SIL-GRÆNSEN (SIL CL) 3 · I henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · I henhold til IEC/en 61508 og IEC/en 61511
· I henhold til en 50156-1 for fyringsanlæg
· Ledningsregistrering på tænd-knappen
· Aktivering via tænd-tast eller automatisk tænd-funktion
· Med eller uden registrering af tværsnit
· 2-kanals opbygning
· Tvangsstyrede udgangskontakter
· Udgang: 2 sluttekontakter, hurtige kontakter og 2 sluttekontakter forsinket
· 1 halvlederanmeldelsesudgang til snapkontakter; 1 halvlederanmeldelsesudgang til forsinkede kontakter
· Led-visning driftsspænding, sikkerhedsfunktion, tidsforsinkelse og fejl
· Bredde 22,5 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
